二次壓降及負荷線上測試儀

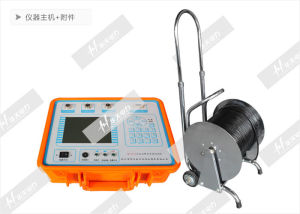

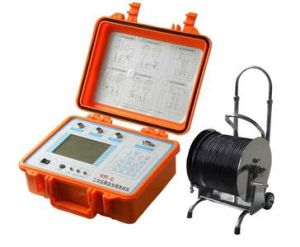

HTYF-H二次壓降及負荷線上測試儀

一、產品簡介

電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題，電能計量綜合誤差過大是電能計量中普遍存在的一個關鍵問題，電能計量綜合誤差是由電壓互感器的合成誤差、電流互感器的合成誤差、電度表的誤差、電壓互感器二次導線壓降所引起的計量誤差所組成。在這四項誤差中，電壓互感器二次導線壓降引起的計量誤差往往是最大的。電能計量裝置檢定規程《SD109－83》和有關技術法規，對電壓互感器二次迴路壓降引起的誤差均有規定，必須準確、快速、方便、可靠地測量出來。本公司生產的二次壓降及負荷測量儀就具備了這些條件。

二、產品別稱

二次壓降測試儀、二次負荷測試儀、二次壓降及負荷測量儀、互感器二次壓降及負荷線上測試儀

三、產品特性

◆ 集成二次壓降測試儀和二次負荷測試儀於一體，功能強大，極大的方便用戶現場測試壓降與負荷。
三相三線，三相四線、單相及零位方式全自動測量。
◆ 測量完畢，自動計算合成誤差及壓降誤差。
◆ 完全消除導線、隔離互感器及現場干擾帶來的誤差。
◆ 數據（測量結果、線號、測試人、測試時間、功率因數等）具備掉電存貯及瀏覽功能，能與計算
機在線上傳數據。
◆ 儀器採用了鋰電池作為儀器的工作電源。
◆ 儀器可對環境溫度和濕度進行測量。

1、本二次壓降及負荷測量儀可以實現三相三線，三相四線、單相全自動測量
2、使用工程塑膠機箱，結識耐用，有效保障測試人員及系統安全
3、儀器具有量程自動切換功能，保證測試精度
4、採用電子式原理線路結合DSP技術是使測試穩定性好，抗干擾能力強
5、測量完畢，自動計算和負荷相關的各項參數，便於客戶分析和試驗
6、採用大螢幕漢字液晶顯示，所有操作均由漢字選單提示；數據具備掉電存貯及瀏覽功能，能與計算機在線上傳
送數據
7、採用大容量7.2V11Ah鋰電池供電，對測試迴路不產生任何影響，避免系統出現保護的情況。同時在現場無供
電電源的情況下使用
8、二次負荷測試，採用鉗型電流表採樣電流，不需要斷開二次迴路。可以實現不停電線上測量。自動切換量程
：測量過程中可以根據測試對象數值的不同切換到不同的位置，使測量精度和顯示位數得到保證
9、工作時間可以長達24小時(最長)
10、附有輕巧充電器，方便測量，在電池電量不足的情況下可以外接充電器測量
11、儀器體積小，重量輕
12、極寬闊的二次工作電流/電壓範圍。在50mA的工作電流下，能分辨1mΩ的電阻和電抗，能測試二次額定電流
為5A的S級電流互感器的線上實際負荷；在5V的工作電壓下，能分辨0.001mS的電導和電納
13、該二次壓降及負荷測量儀能存儲480組測量數據，斷電後能保持十年
14、中文界面大螢幕顯示，帶有RS232通訊接口

四、產品參數

1、環境條件

溫度：－5°C～40°C
相對濕度：<95%（25°C）
海拔高度：<2500m
外界干擾：無特強震動、無特強電磁場

2、二次壓降測試時儀器主要技術指標

◆ 測量範圍：
比差：0.001%～19.99%
角差：0.01' ～599'
◆ 分 辨 率：
比差：0.001%
角差：0.01'

3、儀器基本誤差

DX=±(1%×X+1%×Y±2個字)
DY=±(1%×X+1%×Y±2個字)
2個字——儀器的量化誤差

4、電壓表頭準確度：0.5%

5、工作範圍

電壓：(50～120)V

6、儀器指示動作值

誤差：比差大於20%或角差大於600’
電壓：電壓<2.0V

五 、常見問題處理

1、開機後沒有顯示：

處理辦法：電池沒有電？請先外接充電器，如果仍然不能工作，請立刻停止使用，聯繫廠家,請勿
自行打開儀器，否則可能不能享受包修服務。

2、測試過程中，出現數據不穩定：

請檢查接線是否正確，接線是否接觸良好，同時周圍是否有特別大的干擾。
3負荷測試過程中出現負荷為負的情況：處理辦法：請將鉗表反向即可。
4電壓互感器二次迴路壓降的測試，一般均在實際負荷運行情況下現場帶電進行，為此必須嚴格執行《電業安全規程》（電力線路部分）有關內容；
5電壓互感器二次迴路嚴禁兩點接地，以防電壓互感器二次側短路而損壞設備。
6使用前應先用絕緣電阻表（或萬用表）檢查專用測量導線各芯之間的絕緣是否良好，線是否良好接通，各接線頭與導線接觸是否牢固完好；
7測試完壓降後，如需要測試二次負荷，必須要拆線後換上測試負荷的專用線才能測試負荷。
8儀器不要被雨淋濕，不要受重壓。
