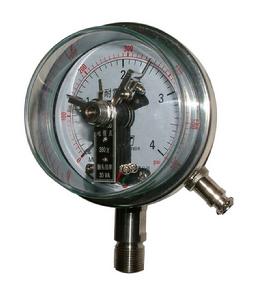

不鏽鋼電接點壓力表圖片一.概述：
不鏽鋼電接點壓力表廣泛套用於石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常，儀表經與相應的電氣器件(如繼電器及接觸器等)配套使用，即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。儀表設上、下限二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。主要零件採用OCr18Ni12Mo2Ti材料，適用於有腐蝕性氣體環境，可檢測腐蝕性較強介質的壓力，廣泛套用於機械、化工、石油、冶金、電力等工業生產過程。
二.技術參數：
不鏽鋼電接點壓力表結構形式測量範圍及精度
| 型號 | YXC-100ZQ | YXC-150ZQ | YXC-100 | YXC-150 | YXC-100TQ | YXC-150TQ |
| 結構形式 | 軸向帶前邊 | 徑向無邊 | 徑向帶前邊 | |||
| 測量範圍MPa | -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.40-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60;100 | |||||
| 精確度% | ± 1.6 | |||||
| 接點電參數 | 工作電壓 | 380VAC;220VDC | ||||
| 最大工作電流 | 1A | |||||
| 持續電流 | 0.6A | |||||
| 最大功率（無感負載） | 20VA | |||||
| 連線器 | X14K4P | 防水接線盒 | X14K4P | 防水接線盒 | X14K4P |
工作壓力上限：不大於儀表上限的2/3
工作環境振動頻率不大於25Hz，振幅不大於0.5mm
儀表執行標準：Q/320211 DGH05-2004
三.外形尺寸:
| 型號 | 外形尺寸mm | ||||||||||
| D | D1 | D2 | D3 | A | B | C | E | d | d0 | M | |
| YXC-100 | 100 | 120 | 96 | / | 44 | 38 | / | 12.5 | / | / | 20×1.5 |
| YXC-100ZQ | 100 | 130 | 96 | / | 42 | 33 | 34 | 8.5 | 118 | 5.6 | |
| YXC-100TQ | 100 | 125 | 96 | 102 | 44 | 38 | / | 9.5 | 118 | 5.6 | |
| YXC-150 | 150 | 164 | 136 | / | 50 | 44 | / | 16 | / | / | |
| YXC-150ZQ | 150 | 177 | 136 | / | 50 | 43 | 55 | 14 | 165 | 5.6 | |
| YXC-150TQ | 150 | 177 | 136 | 144 | 50 | 44 | / | 18 | 165 | 5.6 |

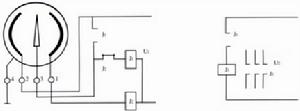

四.接線示意圖：
電接點壓力表接線示意圖安裝使用說明
1、電接點壓力表工作環境應無腐蝕性氣體。2、不鏽鋼電接點壓力表在調節給定值時，須藉助一字槽螺釘鏇具進行。
不鏽鋼電接點壓力表測量穩定壓力時，其使用範圍應為測量上限的1/3~3/4，測量脈動或有衝擊現象的壓力時應不大於測量上限的1/2。
3、不鏽鋼電接點壓力表使用時應切除表殼皮塞尖頭。
4、耐震不鏽鋼電接點壓力表當使用溫度偏離儀表堅定的環境溫度20+5℃時，儀表的示值精度應附加溫度影響.04％10℃。
5、不鏽鋼電接點壓力表應垂直安裝，並避免因液位差引起的附加誤差。
6、不鏽鋼電接點壓力表最大通過的電流不允許超過3A（安培），否則自負。
售後維護
1、不鏽鋼電接點壓力表在測量粘度較大介質和劇變波動壓力時應添加隔離裝置和緩衝裝置。2、不鏽鋼電接點壓力表應經常進行檢定（至少三個月一次）如發現故障及時修理。
3、不鏽鋼電接點壓力表在使用過程中應經常保持其乾燥和潔淨，妥善維護之。
4、不鏽鋼電接點壓力表自出廠日起，一年內若在儀表正常保管使用條件下因發現製造質量不良、失效或員壞時，由本公司負責修理或調換。
