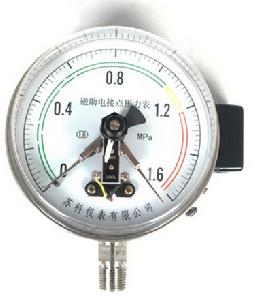

簡介
yxC磁助電接點壓力表廣泛套用於石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力。通常,磁助電接點壓力表經與相應的電氣器件(如繼電器及接觸器等)配套使用,即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。為能適應被測對象的各異和需求,磁助電接點壓力表在原有普通型和專用型的基礎上,又相繼研製了抗振型、耐蝕型、耐蝕抗振型以及帶有隔離裝置等多種類型共10多種型號的產品。
鑒於磁助電接點壓力表不僅具有設計新穎、結構可靠、品種規格齊全、動作穩定性好、適應性強的特點外,而且又具有測控並茂、安裝簡單、維護量小等優點,因此,磁助電接點壓力表是一般無指示、無切換差調整和無外設定裝置的壓力控制器所無可比擬的壓力測控儀表。
結構原理
儀表由測量系統、指示裝置、(普通型)裝置、外殼、調節裝置及接線盒等組成。
當被測壓力作用於彈簧管時,其末端產生相應的彈性變形—位移,經傳動機構放大後,由指示裝置在度盤上指示出來。同時指針帶動電接點裝置的活動觸點與設定指針上的觸頭(上限或下限)相接觸的瞬時,致使控制系統接通或斷開電路,以達到自動控制和發信報警的目的。
磁助電接點裝置的電接觸信號針上,裝有可調節的永久磁鋼,可以增加接點吸力,加快接觸動作,從而使觸點接觸可靠,消除電弧,能有效地避免儀表由於工作環境振動或介質壓力脈動造成觸點的頻繁關斷。所以該儀表具有動作可靠、使用壽命長、觸點開關功率較大等優點。
為能適應被測對象的各異和需求,華青系列儀表在原有普通型和專用型的基礎上,又相繼研製抗振型、耐蝕型、耐用蝕抗振型以及帶有隔離裝置等多種型號的產品(包含氨用、氧氣、耐溫、耐震等不同系列)。
型號標示
□ | 其它功能;F-耐蝕;Z-抗震;FZ-耐蝕抗震導壓系統及外殼材料;不鏽鋼 |
B- | 儀表公稱直徑及形式; |
□ | 100、150分別表示直徑為100、150MM的向式 102表示直徑為100MM的徑向後邊式 103、153分別表示直徑為100、150MM的軸向嵌裝式 |
□- | A-適用於氨及其混合物 G-帶有隔離裝置 |
C | 接點裝置形式磁助作用式 |
X | 控制方式;緩行接點位式形式 |
Y | 儀表類別:壓力儀表 |
技術指標
產品名稱 | 產品型號 | 公稱直徑(mm) | 精度等級 | 測量範圍(Mpa) | 連線螺紋 | 觸頭功率(VA) | 最高工作電壓(V) | 控制方式 |
電接點 壓力表 | YX-60 | Φ60 | 2.5 | 0~0.1~60 | M14×1.5 | 10 | DC220V或AC380V | 上下限 |
YX-100 | Φ100 | 1.6 | 0~0.1~100 -0.1~0~2.4 | M20×1.5 | 10 | DC220V或AC380V | 上下限 | |
YX-150 | Φ150 | 1.6 | 0~0.1~100 -0.1~0~2.4 | M20×1.5 | 10 | DC220V或AC380V | 上下限 | |
磁柱電接點壓力表 | YX-100C | Φ100 | 1.6 | 0~0.1~100 -0.1~0~2.4 | M20×1.5 | 30 | DC220V或AC380V | 上下限 |
YX-150C | Φ150 | 1.6 | 0~0.1~100 -0.1~0~2.4 | M20×1.5 | 30 | DC220V或AC380V | 上下限 | |
氧氣電接點壓力表 | YOX-100 | Φ100 | 1.6 | 0~0.1~60 | M20×1.5 | 10 | DC220V或AC380V | 上下限 |
YOX-150 | Φ150 | 1.6 | 0~0.1~60 | M20×1.5 | 10 | DC220V或AC380V | 上下限 | |
氨用電接點壓力表 | YAX-100 | Φ100 | 1.6 | 0~0.1~60 | M20×1.5 | 10 | DC220V或AC380V | 上下限 |
YAX-150 | Φ150 | 1.6 | 0~0.1~60 | M20×1.5 | 10 | DC220V或AC380V | 上下限 | |
耐溫電接點壓力表 | YTWX-100 | Φ100 | 1.6 | 0~0.1~60 | M20×1.5 | 10 | DC220V或AC380V | 上下限 |
YTWX-150 | Φ150 | 1.6 | 0~0.1~60 | M20×1.5 | 10 | DC220V或AC380V | 上下限 | |
耐震電接點壓力表 | YTNX-100 | Φ100 | 1.6 | 0~0.1~60 | M20×1.5 | 30 | DC220V或AC380V | 上下限 |
備註:如果對儀表連線螺紋或其它方面有特殊要求時,請與公司協商訂做。 |
