百科名片

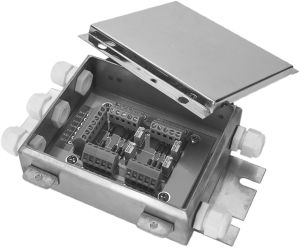

防水接線盒 (專業名稱：電氣密封箱 英文名稱：Electric Enclosures)，主要分為專用型和通用型產品。
產品執行標準：國際通行標準 IEC 62208:2002/EN 62208:2003
中文名稱：《低壓開關設備和控制器裝配的空轉外殼-一般要求》
英名稱：Empty enclosures for low-voltage switchgear and controlgear assemblies - General requirements
概述
供/排水管網監測、地下水監測等項目中，設備安裝現場往往潮濕、易水淹，經常因接線盒防水效果差而導致儀表、遙測終端機（RTU）故障，給業主和施工單位造成了很大的困擾。唐山平升專門研發了防護等級IP68的防水接線盒。

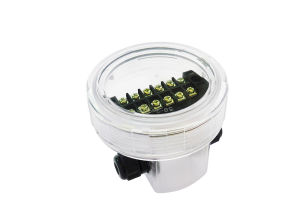

防水接線盒DATA-E003特點：
●防潮、防水,防護等級IP68●體積小、重量輕
●耐腐蝕 ●絕緣性好
●使用壽命長●安裝簡便
IP68防水原理：
◆接線盒上蓋採用螺紋壓緊方式，安裝簡便。
◆採用內壓蓋直接按壓方式進行密封，防止密封膠圈被擠壓變形。
◆密封膠圈採用優質矽膠材料，表面採用雙弧形設計，壓緊時能形成上、下兩個真空室，形成真空隔離。
◆進線口配置優質防水接頭，確保潮氣、水無法進入。
◆防水接線盒DATA-E003防水試壓實驗達到0.4MPa，打壓72小時後沒有發生漏水、變形等情況；經長期在表井內安裝檢驗，完美達到設計預期。
防水接線盒DATA-E003組成參數：
接線端子數量：6P（12個）
防水接頭數量：標配2個，可擴展至4個。
防護等級：IP68
外殼材質：透明PC
外形尺寸：φ93mm*73.5mm
防水接線盒防水接線盒的材料

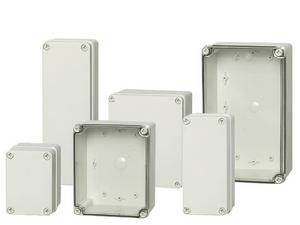

目前世界上生產標準防水接線盒的原材料主要有：ABS工程塑膠、聚碳酸酯(PC)、PC/ABS、玻璃纖維增強聚酯、不鏽鋼。根據不同的現場環境，用戶可以選擇滿足現場使用要求的材料。

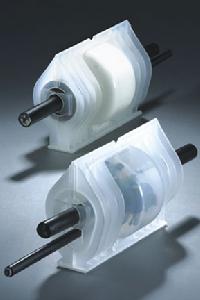

灌膠式防水接線盒聚碳酸酯(PC)材料：聚碳酸酯(簡稱PC)是分子鏈中含有碳酸酯基的高分子聚合物，根據酯基的結構可分為脂肪族、芳香族、脂肪族-芳香族等多種類型。其中由於脂肪族和脂肪族-芳香族聚碳酸酯的機械性能較低，從而限制了其在工程塑膠方面的套用。目前僅有芳香族聚碳酸酯獲的了工業化生產。由於聚碳酸酯結構上的特殊性，現已成為五大工程塑膠中增長速度最快的通用工程塑膠。
PC/ABS材料：聚碳酸酯和丙烯腈-丁二烯-苯乙烯共聚物和混合物，是由聚碳酸酯（Polycarbonate）和聚丙烯精（ABS）合金而成的熱可塑性塑膠，結合了兩種材料的優異特性，ABS材料的成型性和PC的機械性、衝擊強度和耐溫、抗紫外線（UV）等性質，可廣泛使用在汽車內部零件、事務機器、通信器材、家電用品及照明設備上。
玻璃纖維增強聚酯材料：GRP：Fiberglass reinforce plastic, 也寫為 FRP，中文名稱：玻璃增強熱固性塑膠或玻璃鋼。它是一種複合材料，包含基體和增強體兩部分。GRP材料的基體是樹脂, 起粘結作用，樹脂（resin）是一種熱固性塑膠。GRP材料的增強體是玻璃纖維，起增強作用。GRP具有良好的電絕緣性能和粘結性能，較高的機械強度和耐熱性，可紡織性，耐一般酸鹼及有機溶劑，耐黴菌。成型收縮率小，體積收縮率1%~5%，加入固化劑後須加壓加熱成型，也可在接觸壓力常溫固化。
PC，ABS是通用性工程塑膠，同時是熱塑性塑膠。
所以他們的區別就是熱固性塑膠和熱塑性塑膠的區別，應該很明顯。
至於PC和ABS的區別，PC透明度高但價格貴，ABS耐溶劑性能好易加工。
不鏽鋼材料：產品牌號有:SUS310S、316L、316、304、304L、309、305、314、303、321、301、202、201等。
304 是一種通用性的不鏽鋼，它廣泛地用於製作要求良好綜合性能（耐腐蝕和成型性）的設備和機件。
301 不鏽鋼在形變時呈現出明顯的加工硬化現象，被用於要求較高強度的各種場合。
302 不鏽鋼實質上就是含碳量更高的304不鏽鋼的變種，通過冷軋可使其獲得較高的強度。
302B 是一種含矽量較高的不鏽鋼，它具有較高的抗高溫氧化性能。
303和303Se 是分別含有硫和硒的易切削不鏽鋼，用於主要要求易切削和表而光浩度高的場合。
303Se不鏽鋼也用於製作需要熱鐓的機件，因為在這類條件下，這種不鏽鋼具有良好的可熱加工性。
304L 是碳含量較低的304不鏽鋼的變種，用於需要焊接的場合。較低的碳含量使得在靠近焊縫的熱影響區中所析出的碳化物減至最少，而碳化物的析出可能導致不鏽鋼在某些環境中產生晶間腐蝕（焊接侵蝕）。
304N 是一種含氮的不鏽鋼，加氮是為了提高鋼的強度。
305和384 不鏽鋼含有較高的鎳，其加工硬化率低，適用於對冷成型性要求高的各種場合。
308 不鏽鋼用於製作焊條。
309、310、314及330 不鏽鋼的鎳、鉻含量都比較高，為的是提高鋼在高溫下的抗氧化性能和蠕變強度。而30S5和310S乃是309和310不鏽鋼的變種，所不同者只是碳含量較低，為的是使焊縫附近所析出的碳化物減至最少。330不鏽鋼有著特別高的抗滲碳能力和抗熱震性．
316和317 型不鏽鋼含有鋁，因而在海洋和化學工業環境中的抗點腐蝕能力大大地優於304不鏽鋼。其中，316型不鏽鋼由變種包括低碳不鏽鋼316L、含氮的高強度不鏽鋼316N以及合硫量較高的易切削不鏽鋼316F。
321、347及348 是分別以鈦，鈮加鉭、鈮穩定化的不鏽鋼，適宜作高溫下使用的焊接構件。3
48是一種適用於核動力工業的不鏽鋼，對鉭和鑽的合量有著一定的限制。
防水接線盒的發展狀況
國外發展狀況：主要品牌有FIBOX、ENSTO、HENSEL、mecano、Rittal、HIBOX、HOFFMAN等品牌，產品類別各有不同。工程塑膠類防水接線盒產品要以芬蘭FIBOX為主導。
國內發展狀況：主要品牌有SRBOX、TIBOX、SAIP、無錫健龍等品牌，但目前國內防水接線盒產品質量性能差異較大，材料性能上差異也很大。目前在產品整體性能上外於領先的是SRBOX產品，並且通過南德TUV標準認證和CE認證。
防水接線盒在設計時應考慮的問題
1. 材料的選擇：目前的防水接線盒產品主要套用領域是環境相對惡劣的工來現場及露天現場。從產品安全性能方面考慮時應考慮材料的抗衝擊性能、靜載荷強度、絕緣性能、*無毒性*、抗老化性能、耐腐蝕性能、阻燃性能。（無毒性能已受到廣泛的關注，主要是因為如果防水接線盒產品在遇到火災的情況下，燃燒時不會釋放有毒有害氣體，一般在火災發時往往因吸入大量有毒氣體而死亡的占大多數。
2.結構設計：應考慮防水接線盒的整體強度、美觀、易加工、易安裝和可回收再利用。目前國際主流廠商生產的防水接線盒產品內是不含有任何金屬配件，這樣可簡化產品的回收過程。但現在國內大多數生產廠商所選用的材料不同，材料抗糯變性能不佳，一般都在防水接線盒內的安裝承窩中裝有黃銅嵌件以增加安裝強度，這樣對於材料回收過程會增加時間與費用。如果選用正規廠商提供的高性能指標的原材料可解決此類問題。
3.壁厚：一般在設計產品時考慮產品整體成本時應儘可能在滿足產品抗衝擊性能和抗糯變性能時，儘量降低產品壁厚，國際上的防水接線盒在設計時，ABS和PC材料產品壁厚一般是在2.5~3.5之間，玻璃纖維增強聚酯一般是在5~6.5之間，壓鑄鋁材料產品的壁厚一般是在2.5~6之間。材料壁厚在設計時應滿足大部份元器件和配件的安裝要求。
4.密封膠圈材料的選擇：對於防水接線盒產品，常用的密封膠圈材料有：PUR、EPDM、Neoprene、Silicon。選擇密封膠圈時應考慮溫度範圍、抗張力、伸縮率、硬度、密度、壓縮率、耐化學性。
表1.密封膠圈材料物性比較表
| 試驗項目 | 單位 | PUR | EPDM | Neoprene | 矽(Silicon) |
| 溫度範圍 | °C | -50~130 | -50~120 | -40~100 | -60~170 |
| 抗張力 | Mpa | 0.4 | 13 | 8 | 9.4 |
| 伸縮率 | % | 110 | 300 | 250 | 540 |
| 硬度 | Shore A | 12 | 65 | 66 | 52 |
| 密度 | g/cm^2 | 0.33 | 1.12 | 1.6 | 1.15 |
| 壓縮率 | % | 5 | 20 | 35 | 14 |
| 化學品 | PUR | EPDM | Neoprene | 矽(Silicon) |
| 中性鹽 | ★★★ | ★★★ | ★★★ | ★★★ |
| 弱酸 | ★★ | ★★★ | ★★ | ★★ |
| 強酸 | ★ | ★★ | ★ | ★ |
| 弱Alkalis | ★★ | ★★★ | ★★ | ★★ |
| 強Alkalis | ★ | ★ | ★★ | ★ |
| 石油 | ★ | ★ | ★★ | ★ |
| 液壓油 | ★★★ | ★ | ★★ | ★ |
| 醇 | ★★ | ★★★ | ★★★ | ★★★ |
| 冷卻流體 | ★★ | ★★★ | ★★ | ★★★ |
5.固定防水接線上蓋的螺釘材料：在防水接線盒上蓋與底座結合時關鍵的部件是螺栓，螺栓材料的選擇也非常關鍵，一般常用的材料是PA（尼龍）或PA合金，也可以使用不鏽鋼自攻螺釘。上蓋螺釘在設計時應考慮結構強度，因不同用戶的使用方式不同因滿足多種使用要求，譬如：電動螺絲刀安裝、手動安裝等要求，在設計時應考慮螺釘的扭矩力。
