一、簡介
耐震電接點壓力表具有抗介質脈動和衝擊載荷，耐環境振動等優異特性。儀表設有二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。廣泛套用於機械、化工、石油、冶金、電力等工業生產過程 。
二、用途
耐震電接點壓力表適用測量對銅和銅合金無腐蝕性的氣體，液體或蒸氣等壓力。壓力表設有二位開關型接點裝置，在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、衝擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。廣泛套用於機械、化工、石油、冶金、電力等工業生產過程。
三、工作原理
耐震電接點壓力表表由測量系統、指示系統、磁助電接點裝置、外殼、調整裝置和接線盒（插頭座）等組成。電接點壓力表的工作原理是基於測量系統中的彈簧管在被測介質的壓力作用下，追使彈簧管之末端產生相應的彈性變形一位移，藉助拉桿經齒輪傳動機構的傳動並予放大，由固定齒輪上的指示（連同觸頭）逐將被測值在度盤上指示出來。與此同時，當其與設定指針上的觸頭（上限或下限）相接觸（動斷或動合）的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。耐震電接點壓力表外殼為氣密型結構，在外殼內填充阻尼液。具有抗介質脈動和衝擊載荷，耐環境振動等優異特性。四、主要技術參數
1）錶盤直徑（mm）：￠100；￠150
2）精度等級（%）：1.6;2.5
3)測量範圍(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4
4）接點電參數：
a）工作電壓（MAX）：380VAC;220VDC
b）最大工作電流：1A
C）持續電流：0.6A
d）最大功率 （無感負載）：20VA
5)參比工作條件
a)使用工作溫度：-25℃~55℃;
b)抗工作環境振動:V·H·3級;
c)相對濕度不大於85%;
5)溫度影響：不大於0.4%/10℃(使用溫度偏離20±5℃) ;
6）絕緣電阻：應不小於20MΩ(工作電壓500V)。
7)執行標準：Q/320211 DGH05-2004;
8）防護等級:IP65

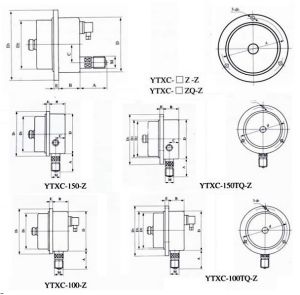

五、安裝方式:
1）徑向直接安裝
安裝方式2）軸向帶前邊安裝
3）徑向帶前邊安裝

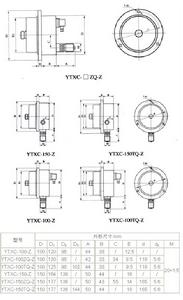

六、耐震電接點壓力表外形尺寸
外形尺寸七、接線示意圖：
以上下限控制方式為例：
耐震電接點壓力表接線示意圖八、使用注意事項
1)工作壓力使用全量程的 1/3 ～ 2/3 為宜，使用範圍最高不得超過滿刻度的 3/4 。
2)檢定周期一般不超過半年,測壓部位介質波動大，使用頻繁，準確度要求較高，以及對安全因素要求較嚴的，可按具體情況將檢定周期適當縮短。
3)工作環境應無腐蝕性氣體。
