概述

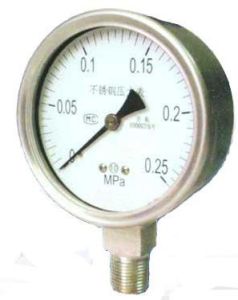

不鏽鋼壓力表的規格型號齊全,結構型式完善。
1,從公稱直徑看,有Φ40mm、Φ50mm、Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm等。
2.從安裝結構型式看,有直接安裝式、嵌裝式和凸裝式,(其中嵌裝式又分為徑向嵌裝式和軸向嵌裝式,凸裝式也有徑向凸裝式和軸向凸裝式之分)。
直接安裝式,又分為徑向直接安裝式和軸向直接安裝式。其中徑向直接安裝式是基本的安裝型式,一般在未指明安裝結構型式時,均指徑向直接安裝式。
軸向直接安裝式考慮其自身支撐的穩定性,一般只在公稱直徑小於150mm的壓力表上才選用。
所謂嵌裝式和凸裝式壓力表,就是我們常說的帶邊(安裝環)壓力表。軸向嵌裝式既軸向前帶邊、徑向嵌裝式是指徑向前帶邊、徑向凸裝式(也叫牆裝式)是指徑向後帶邊壓力表。
3,從量程區分看,有正壓量程(分為微壓量程區段、低壓量程區段、中壓量程區段、高壓量程區段、超高壓量程區段),負壓量程(真空)及正壓與負壓聯程三種。
4.壓力表的精度等級分類十分明晰。常見精度等級有4級、2.5級、1.6級、1級等。
結構原理
不鏽鋼壓力表[由導壓系統(包括接頭、彈簧管、限流螺釘等)、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。壓力表通過表內的敏感元件(波登管、膜盒、波紋管)的彈性形變,再由表內機芯的轉換機構將彈性形變傳導至指針,引起指針轉動來顯示壓力。
技術指標
1。精度等級:±1.0%;±1.6%;±2.5%。
2。表殼直徑:40mm;50mm; 60mm;75mm;100mm;150mm;200mm;250mm。
3。表殼材質:304不鏽鋼,316不鏽鋼。
4。表殼形式:安全殼構造,隔板裝置後釋放
5。彈性元件及接頭體材質:304;316,彈性元件與接頭體氬弧焊接。
6。機芯材質:304不鏽鋼,316不鏽鋼。
7。接頭螺紋:M14×1.5;G1/4;M20×1.5;1/2NPT等。
8。測量範圍:-0.1~0MPa或,0.1~160MPa
9。指針:普通
10。表玻璃:有機玻璃、安全型雙層玻璃
11。耐震型充填材質甘油98%(可選擇矽油、氟油或其它類別)
12。使用環境溫度:
1)-25~70℃(外殼內充液)
2)-40~70℃(外殼內不充液)
13.。溫度影響:
不大於0.4%/10℃(使用溫度偏離20±5℃)
14。抗工作環境振動:
V·H·4級(外殼內充液) V·H·3級(外殼內不充液)
15。重量:
0.2kg(Y-50)
0.35Kg(Y-60)
0.55Kg(Y-75)
0.85Kg(Y-100)
0.95kg(Y-150)
安裝
⑴壓力表應安裝在易觀察和檢修的地方。
⑵安裝地點應力求避免振動和高溫影響。
⑶測量蒸汽壓力時應加裝凝液管,以防止高溫蒸汽直接和測壓元件接觸;對於有腐蝕介質時,應加裝充有中性介質的隔離罐等。總之,針對具體情況(如高溫、低溫、腐蝕、結晶、沉澱、粘稠介質等),採取相應的防護措施。壓力表的連線處應加裝密封墊片,一般低於80℃及2MPa壓力用石棉紙板或鋁片,溫度及壓力更高時(50MPa)用退火紫銅或鉛墊。另外還要考慮介質的影響,例如測氧氣的壓力表不能用帶油或有機化合物的墊片,否則會引起爆炸。測量乙炔壓力時禁止用銅墊。
型號尺寸
.
材質
零件名稱 | 材 料 牌 號 | 材 料 牌 號 |
接 頭 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
彈簧管 | 0Cr18Ni9 Ti(321) | 0Cr17Ni12Mo2(316) |
外 殼 | 0Cr18Ni9 | 0Cr18Ni9(304) |
使用與訂貨須知
(1)耐震型不鏽鋼壓力表不適用於外界有氯、硝酸和過氯化氧等強化劑環境。
(2)不鏽鋼壓力表外殼需噴塗PTEE聚四氟乙烯塗層時,訂貨時註明。
(3)不鏽鋼壓力表接頭螺紋如需特殊要求時請說明。
(4)全不鏽鋼壓力表分普通型和耐震型。
(5)訂貨請說明名稱、型號及測量上限
安裝注意事項
1、測壓點的選擇,所選擇的測壓點能反映被測壓力的真實情況。(1)要選在被測介質直線流動的管段部分,不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。
(2)測量流動介質的壓力時,應使取壓力點與流動方向垂直,清除鑽孔毛刺。
(3)測量液體壓力時,取壓點應在管道下部,使導壓管內不積存氣體,測量氣體時,取壓點應在管道上方,使導壓管內不積存液體。
2、訂貨請說明名稱、型號及測量範圍。
