概述:

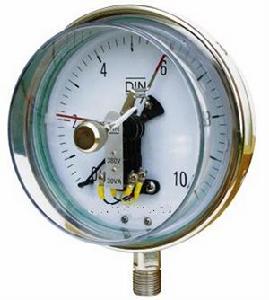

不鏽鋼耐震電接點壓力表廣泛套用於石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的對不鏽鋼無腐蝕性的各種流體介質的壓力。通常,儀表經與相應的電氣器件(如繼電器及接觸器等)配套使用,即可對被測(控)壓力系統實現自動控制和發信(報警)的目的。儀表設上、下限二位開關型接點裝置,在壓力達到設定值時發出信號或通斷控制電路,供作業系統自動控制或發訊用。主要零件採用OCr18Ni12Mo2Ti材料,適用於有腐蝕性氣體環境,可檢測腐蝕性較強介質的壓力,廣泛套用於機械、化工、石油、冶金、電力等工業生產過程。技術參數:
1、結構形式測量範圍及精度
型號 | YTXC-100BF/ZQ-Z | YTXC-150BF/ZQ-Z | YTXC-100BF-Z | YTXC-150BF-Z | YTXC-100BF/TQ-Z | YTXC-150BF/TQ-Z |
結構形式 | 軸向帶前邊 | 徑向無邊 | 徑向帶前邊 | |||
測量範圍MPa | -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.40-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60;100 | |||||
精確度% | ± 1.6 | |||||
接點電參數 | 工作電壓 | 380VAC;220VDC | ||||
最大工作電流 | 1A | |||||
持續電流 | 0.6A | |||||
最大功率(無感負載) | 20VA | |||||
連線器 | X14K4P | 防水接線盒 | X14K4P | 防水接線盒 | X14K4P |
3、工作壓力上限:不大於儀表上限的2/3
4、工作環境振動頻率不大於25Hz,振幅不大於0.5mm
導壓系統及外殼等材質
主要部件材質:
零件名稱 | 材 料 牌 號 | |
接 頭 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
彈簧管 | 0Cr18Ni9 Ti(321) | 0Cr17Ni12Mo2(316) |
外 殼 | 0Cr18Ni9 |

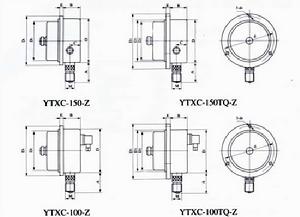

外形尺寸
型號 | 外形尺寸mm | ||||||||||
D | D1 | D2 | D3 | A | B | C | E | d | d0 | M | |
YTXC-100BF-Z | 100 | 120 | 96 | / | 44 | 38 | / | 12.5 | / | / | 20×1.5 |
YTXC-100BF/ZQ-Z | 100 | 130 | 96 | / | 42 | 33 | 34 | 8.5 | 118 | 5.6 | |
YTXC-100BF/TQ-Z | 100 | 125 | 96 | 102 | 44 | 38 | / | 9.5 | 118 | 5.6 | |
YTXC-150-Z | 150 | 164 | 136 | / | 50 | 44 | / | 16 | / | / | |
YTXC-150BF/ZQ-Z | 150 | 177 | 136 | / | 50 | 43 | 55 | 14 | 165 | 5.6 | |
YTXC-150BF/TQ-Z | 150 | 177 | 136 | 144 | 50 | 44 | / | 18 | 165 | 5.6 |
接線示意圖:
檢定方法
1.壓力表的電器部分與外殼之間的絕緣電阻在環境溫度15~35℃,相對濕度不大於80%時,應不小於20MΩ(工作電壓500VDC)。
2.將壓力表安裝在校驗器上,用撥針器將兩個信號接觸指針分別撥到上限及下限以外,然後進行示值檢定。
3.示值檢定項目和檢定方法:
示值檢定項目和檢定方法按《JJG52-1999》相關項目和要求進行檢定。
4.示值檢定合格後,進行信號誤差檢定。檢定項目和檢定方法:
設定點偏差和切換差檢定
對每一個設定點應在升壓和降壓兩種狀態下進行設定點偏差檢定。
上限設定在量程的50%及75%附近兩點,下限設定在量程的25%及50%附近兩點。
使設定指針位於設定值上,平穩緩慢地升壓或降壓,直至信號接通或斷開為止。在標準器上讀取壓力值為上切值或下切值。
設定點偏差
設定點的示值(即設定值)與信號切換時壓力值之差應不大於滿量程的±0.5%~±4%.
切換差
在同一設定點上,壓力表信號接通與斷開時(切換時)的實際壓力值之差應不大於滿量程的3.5%.
5.檢定周期
壓力表的檢定周期一般不超過半年.
使用與訂貨須知:
儀表工作環境應無腐蝕性氣體。
訂貨請說明名稱、型號及測量範圍。
