產品性能

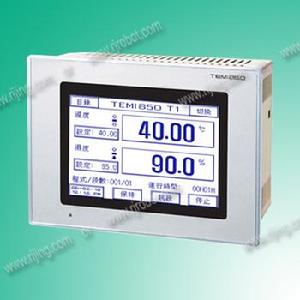

產品名稱： TEMP850(單色) 產品類別： 三元(Samwontech)
互動式參數輸入方式支持韓文，英文，中文
提供內置SMPS的I/O RELAY BOARD-接線簡化和節省成本
同時支持乾濕球方式及電子濕度感測器
基於PC的方便監控
方便設定多達24種的輸出（內置計時器）方式
支持利用UDC100(選項)的USB存儲器-可代替記錄器
內置基於先進的PID算法的自動調諧功能
提供強有力的通訊環境和支持99台多分支結構
卓越的Fuzzy功能和ARW啟動-抑制超程
顯示PV曲線(0~8天) 分
詳細內容
規格畫面
LCD
5.7英寸黑白觸控螢幕
程式
組 / 段
120 組 / 1200 段
反覆 / 附加功能
全部反覆 : 最多 999次(可無限反覆),部分反覆: 最多 99次
/ 圖像連結和編輯
PID 控制
PID組
溫度, 濕度組 : 各6個區,溫度組: 3個區
輸入
感測器和測定範圍
輸入(指示精度)
感測器種類
測定範圍
溫度(±0.1% of FS)
Pt1 100
Pt2 100
DCV
-50.00 ~ 150.00
-100.0 ~ 200.0
-1.000~2.000V(-100.0~200.0)
濕度
(±1% of FS)
Pt1 100
DCV
-10.0~110.0 (0.0~100.0%RH)
1.000~5.000V(0.0~100.0%RH)
4~20mA
輸出
控制輸出
2點(溫度,濕度)
輸出規格
電壓輸出(SSR)
電壓 : 15VDC以上,最小Pulse寬度 : 5ms
電流輸出(SCR)
電流輸出(SCR) : 4 ~ 20mADC,
負荷阻抗 : 最大 600
傳送
傳送輸出
2點(溫度,濕度), 輸出形式 : PV, SP, MV
輸出信號 /
負荷阻抗
4 ~ 20mADC / 最大 600
接點輸入
輸入種類
DI1 : RUN/STOP 固定,
DI2 ~ DI8 : 可更改各個錯誤信息名稱
接點用量
最大 12VDC, 10mA
接點輸出
接點規格
最多 20點(基本 : 10點, 選項 : 10點)
接點用量
Normal Open(最大 30VDC/5A, 250VAC/5A),
Normal Close(最大 30VDC/1A, 250VAC/2A)
輸出種類
(Total 33點)
Inner Signal : 8點, Time Signal : 4點, Alarm Signal :4點,
On/Off Signal : 4點, 溫度, 濕度 Run Signal : 2點, 溫度,
濕度 Up/Soak/Down Signal : 6點, Drain Signal : 1點,
Error Signal : 1點, PT End Signal : 1點,
1st Ref Signal : 1點, 2nd Ref Signal : 1點
電源
電源
額定電壓 : 100 ~ 240VAC(10%), 50/60Hz,
消費電力 : 最大 15W
絕綠阻抗
500VDC 20M
鋰電池
設定數據保存用(最少10年)
內電壓
每分鐘 2000VAC
通訊
協定
PC-Link, MODBUS(ASCII, RTU)
通訊種類
RS232C/RS485 - 通訊距離最長 1.2Km, 最多連線 99台,
通訊速度 : 最快達9600bps
資料備份
存儲媒介
UDC100(選項) : 可使用凡用USB記憶體條(支持FAT16)
存儲功能
備份修復程式信息與設定值,儲存溫度,濕度指示值
型號
選項
詳細說明
TEMI850-
10
基本 I/O RELAY BOARD(10點) & RS232C
11
基本 I/O RELAY BOARD(10點) & RS485
20
基本(10點) + 加 I/O RELAY BOARD(10點) & RS232C
21
基本(10點) + 加 I/O RELAY BOARD(10點) & RS485
/UDC
USB記錄存儲器
