“海盜旗”轟炸機

“海盜旗”轟炸機

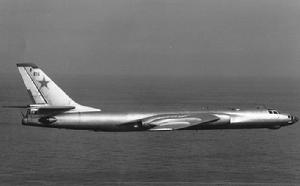

“海盜旗”轟炸機是前蘇聯圖波列夫設計局設計的高亞音速雙發中程轟炸機,北約集團給予的綽號是“獾”(Badger)。該機於1950年開始研製,1952年第一架原型機首次試飛,1955年正式交付使用。圖-16除裝備前蘇聯空軍外,還外售埃及、伊拉克、印尼等國空軍。

“海盜旗”轟炸機

“海盜旗”轟炸機

圖-16採用細長流線型機身,後掠機翼,平尾和垂尾都有較大後掠角。早期型的動力裝置為兩台AM-3型渦輪噴氣發動機,單台靜推力為8750千克力,後改裝兩台PД-3M型渦輪噴氣發動機,單台靜推力為9500千克力。圖-16各型生產總數達2000架以上,1966年開始退役,目前仍有相當數量的圖-16仍在服役,另有一些改作加油機、電子干擾機和偵察機用。
圖-16有許多改型,但各型外形基本相同,僅僅設備不同或局部外形有些修改。其主要型別有:圖-16A,戰略轟炸基本型,帶核彈和常規炸彈,乘員7名,機頭下有小型雷達罩。在機頭、機身上下炮塔及尾部炮塔內裝7門23毫米機炮;圖-16B,海軍型,翼下可掛兩枚AS-1“狗窩”(Kennel)空對面飛彈;圖-16C,海軍型,機頭裝有大型制導雷達,機身下可掛一枚AS-2“鱒魚”(kipper)空對艦飛彈;圖-16D,海上電子偵察型,機頭同C型,機身中部下面有3個泡形整流罩;圖-16E,為A型改進型,彈艙中增裝照相機;圖-16F,基本上同E型;圖-16G,為A型的改進型,翼下可掛兩枚AS-5“鮭魚”(Ke1t)空對面飛彈,主要裝備海軍航空兵反潛部隊;圖-16H,護航電子干擾型,彈艙內放電子干擾物,施放口在彈艙後;圖-16J,專用電子干擾型;圖-16K,電子偵察型。

相關數據

武器裝備: 機上共裝7門23毫米機炮,機身中段有6.5米長的彈艙,載彈量3000~9000千克,可裝核彈和各種炸彈,海上作戰可裝魚雷或水雷。一些改型可裝每枚重2000千克的遙控炸彈,翼下可掛AS-1至AS-5等各種空對面飛彈。
尺寸數據: 翼展33.00米,機長34.80米,機高10.80米,機翼而積165.65平方米,後掠角35度,展弦比6.6,主輪距9.78米,前後輪距10.90米。
重量數據: 空重37040千克,正常起飛重量72000千克,最大起飛重量75800千克,允許著陸重量48000千克,最大載油量34360千克。
