產品介紹

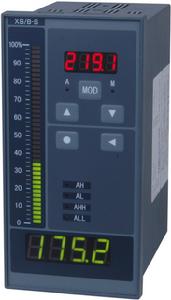

是一款經濟型多功能顯示儀表，適用於各種信號類型的顯示與控制，各種類型的輸入信號。本公司可以對單輸入通道儀表的報價及技術諮詢，歡迎廣大客戶來電諮詢。XST單輸入通道儀表XST/B 儀表XST/A 儀表XST/C儀表 XST儀表
產品特點
產品特點：XST單輸入通道儀表是我公司生產的一款經濟型多功能顯示儀表,適用於各種信號類型的顯示與控制,各種類型輸入信號。本公司可對XST單輸入通道儀表儀報價及技術諮詢,歡迎廣大客戶來電諮詢.XST單輸入通道儀表是我公司生產的一款經濟型多功能顯示儀表,適用於各種信號類型的顯示與控制,各種類型輸入信號。本公司可對XST單輸入通道儀表儀報價及技術諮詢,歡迎廣大客戶來電諮詢.
技術指標
型號:XST/A-H,XST/B-F,XST/C-H,XST/D-FXST說明
① 基本誤差優於±0.2%F·S。16位A/D轉換器。測控周期0.2秒，可提高到0.1秒。8段折線功能
② 抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈衝群干擾和其它電磁干擾，抗干擾能力達到III級
③ XST輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度，訂貨時要說明
④ 外形尺寸：160×80(橫/豎)，96×96，96×48(橫/豎)，72×72，48×48以及台式實驗室用儀表
⑤ XST儀表電源220V AC，(9~30)V DC(訂貨時註明)
XST基本配置
單顯示
XST擴展功能
① 報警設定值數字顯示
② 測量值光柱顯示
報警輸出：160×80，96×96規格最多可加4點；96×48規格最多可加3點， 72×72，48×48規格最多可加2點；160×80鋁合金外殼型最多可加8點
④ 變送輸出
⑤ 外供普通電源(給變送器供電)：24V或12V或5V 外供精密電源(給荷重、壓力等感測器供電)10V或12V或0.5~1.5mA
⑥ 通訊接口：RS 485或RS 232
⑦ 印表機接口(不含印表機單元)
⑧ 實驗室用台式儀表：小台式(230×104)(可盤裝)、大台式(318×104)
⑨160×80鋁合金外殼型
XST選型表
內容代碼說明
XST/單顯示
外形
尺寸A—160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)
B—96(W)×96(H)×112(L)
C—96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)
D—72(W)×72(H)×112(L)
E—48(W)×48(H)×112(L)
面板形式H橫式
S豎式
F方形
顯示方式
(LED顯示的顏色按訂貨要求)1測量值(綠色)
2測量值(綠色)+ 設定值(紅色)
3測量值(綠色)+ 測量值光柱(綠色)(限A、C型儀表)
4測量值(綠色)+ 測量值光柱(綠色)+設定值光柱(紅色)限A-S型
5測量值(綠色)+ 測量值光柱(綠色)+設定值(紅色)限A-S型
輸入信號
(其它輸入信號訂貨時說明)E熱電偶K、S、R、B、N、E、J、T或輻射感溫計
R熱電阻Pt100、Cu100、Cu50、BA1、BA2、G53或電阻
I直流電流(4~20)mA、(0~10)mA或(0~20)mA
V直流電壓(0~5)V、(1~5)V
MmV信號(訂貨註明範圍)
W電位器
L遠傳壓力表
報警點數量T□T0:無報警 T1~T8：1~8點報警 觸點容量220V AC,3A
變送輸出
A0無輸出
A1電流輸出(4~20)mA、(0~10)mA或(0~20)mA
A2電壓輸出(0~5)V、(1~5)V
A3電壓輸出(0~10)V
A4其它輸出
外供電源B0無外供電源
B1外供 24V DC，誤差小於±5%，大於50mA
B2外供 12V DC，誤差小於±5%，大於50mA
B3外供精密電壓源，誤差小於±0.2%，大於40mA
B4外供精密恆流源，誤差小於±0.2%，(0.1~10mA)
B5其它 (訂貨須註明)
通訊接口
(獨立供電，全隔離，2400~19.2K儀表地址0~99，應答延遲小於500μs)S0無通訊接口
S1RS-232接口
S2RS-485接口
S3RS-422接口
S4BCD碼接口(限A、B型儀表)
儀表電源V0220V AC
V124V DC
V212V DC
V3其它
列印功能(限A、B型儀表)(帶硬體時鐘)PP表示列印接口，不帶可省略
非標準功能NN表示非標功能
