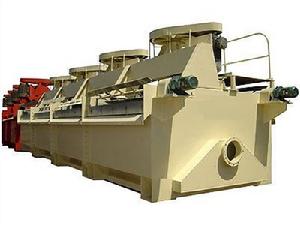

XJM型浮選機

XJM型浮選機屬機械攪拌自吸式浮選機 ，主要用於分選 0.5mm 以下的煤泥，同時也是分選鐵礦石、磷鹽酸、鉛、鋅礦石的有效設備。經雙偏擺斜葉輪攪拌後，礦漿呈立體循環，礦漿山由導流管中心入料，用氣溶膠加藥方式，和用旋轉葉輪產生的負壓，自吸氣體和藥劑成霧狀氣泡與煤粒接觸，設有液面自動調節裝置,用自控系統控制濃度、乾煤量、給藥量和液位。

XJM型浮選機特點：

1. 該系列 浮選機 採用機械攪拌 , 新穎獨特的礦漿入料方式，礦漿流態合理，處理能力大；

2. 充氣效能高，可調範圍廣， 浮選 速度快。開機狀態下，可隨意調節進氣量。

3. 攪拌機構為帶有彎曲葉片的葉輪與呈放射狀的穩流板，可使煤漿環流和充氣適度；

XJM型浮選機

4. 針對煤種、粒度、濃度不同，最佳化設計流體動力學參數，使高密度和粗、細粒度煤也獲得理想的分選效果。5. 結構緊湊、重量輕、運轉可靠。 浮選 速度快，對細粒級選擇性高、粗粒級 浮選 效果好。

6. 能耗和藥耗低、裝機及實耗功率均小於同類型同規格 浮選機 。

7. 結構參數合理，占地面積小，兼顧了與老設備的兼容性。

8. 運轉可靠性高，操作維護方便，礦漿液位單點控制，既可自動調節、也可手動。

規格型號及技術參數

技術特徵 / 型號	XJM-S	XJM-S	XJM-S	XJM-S	XJX-T 8A	XJX-T8	XJX-T12
處理量	0.6-1.0	0.6-1.0	0.6-1.0	0.6-1.0	0.7-1.2	0.8-1.2	0.8-1.2
單槽容積	4	8	12	16	8.2	8.5	12
攪拌機構電機	型號	Y 180L -6	Y 200L -6	Y 2200M -6	Y 250M -6	Y 225M -6V6	Y 225M -6V6	Y280S-8V1
功率 kw	15	22	30	37	30	30	37
轉速	970	970	980	980	970	970	970
刮板 機構 減速機	型號	XWD1.5-4	XWD1.5-4	XWD1.5-4	XWD2.2-5	JXJ311-43	XWD2. 2-5-1 /43	JXJ311-43
功率 kw	1.5	1.5	1.5	2.2	1.94	2.2	1.94
轉速	25	25	25	25	33.3	33.3	33.3
外形 尺寸	長 mm	3 槽	6785	8200	9494.5	10970.5	12169	14744/15560	14258/15078
4 槽	8690	10555	122545	14175.5
5 槽	10595	12910	15014.5	17380.5
6 槽	12500	15265	17774.5	/
寬 mm	2150	2750	3120	3450	3500	3500	3840
高 mm	2758	2958	3458.5	3433	2950	2844	3500
總重量 kg	3 槽	9684	15100	22863	27344	25.03	24.57/25.96	37.5/39
4 槽	12274	19758	28334	33966
5 槽	14854	24415	33805	40564
6 槽	17446	29072	39867	/
