產品別稱
互感器校驗儀、互感器現場測試儀、全自動互感器測試儀、全自動電壓互感器測試儀、互感器現場測試儀、電壓互感器現場測試儀
產品介紹
我公司的TLHG-3308電壓互感器誤差測試儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程研製出來的。

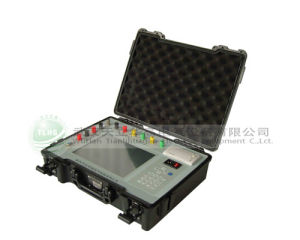

TLHG-3308電壓互感器現場測試儀解決了現場檢定電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。
產品特徵
1、同時具有低校高法測量電壓互感器誤差和電位差法測量電壓互感器誤差功能於一身，方便現場開展計量裝置現場檢定工作。
2、現場檢定電壓互感器無需標準電壓互感器、升壓器、負載箱和調壓控制箱，使用極為簡單的測試接線和操作實現電磁式電壓互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3、內部具有與被測電壓互感器同變比的標準電壓互感器，其準確度為0.02級，準確的測量出被測電壓互感器的變比和空載誤差。然後結合阻抗與導納的測試結果計算出互感器的誤差。
4、測量範圍寬，可以至6kV/100V~220kV/V/100/V。
5、具有電壓互感器變比、直流內阻以及電壓負載箱測試功能。
6、具有雙繞組電壓互感器測試功能，具有兩個負載箱。
7、採用640×480高解析度大螢幕液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8、採用精準的軟體算法，測量數據的準確性進一步提高。
9、具有智慧型判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。
10、自動對測試數據進行化整，並判斷是否超差，超差數據使用反黑顯示，對互感器的數據特性直觀明了。
11、直接出具現場檢定結論，合格或不合格。
12、大規模存貯器可存儲現場測試數據多達1000條。
13、帶有印表機，可以現場列印測試數據。
14、採用工程塑膠模具機箱防震、防壓，保障現場高壓試驗時的操作人員安全和設備安全。
產品參數.
1、低校高電壓互感器誤差測量部分
（1）整機準確度：被檢電壓互感器誤差限值的1/3
（2）測試範圍：列舉部分，具體參考說明書
6kV/100V10kV/100v20kV/100V35kV/100V
（3）被檢電壓互感器工作範圍：80%～120%
（4）二次負荷：0.0VA～300VA、COSφ＝0.1～1.0
（5）被檢電壓互感器準確度範圍：1.0、0.5、0.2、0.1
（6）電阻、導納測量誤差≤5.0%
測量範圍：R:0.00Ω～5.0Ω
Y:0.000mS～200.0mS
2、電壓互感器校驗儀部分
（1）基本誤差：
同相分量：DX=±（X×2%+Y×2%±2個字）
DY=±（X×2%+Y×2%±5個字）
“X”、“Y”——儀器的顯示值
“5個字”——儀器的量化誤差
百分表：1級
測量範圍：f：0.0000%～200.0%
δ：0.000′～999.9′
（2）額定工作電壓：100/3V、100/V、100V
（3）被測電壓互感器工作範圍：20%～200%
3、儀器消耗功率：20VA
4、儀器準確度等級：0.05級
5、最大外形尺寸（cm）：L46´W35´H13.5
