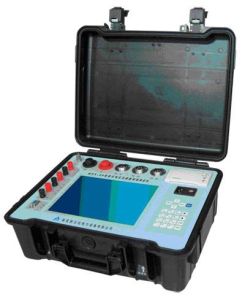

電壓互感器現場測試儀

發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關係到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照JJG1021-2007《電力互感器》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。

電壓互感器現場測試儀

電壓互感器現場測試儀

主要技術指標

測試範圍：10kV、10kV/ 、35kV、35kV/ 、110kV/ 、220kV/
二次負荷：2.5VA～600VA cosФ=0.8
測量精度：0.05級
測頻率：準確度為0.01Hz
儀器設有實時時鐘，可實時記錄測試時間。
測試速度：完成每隻PT所有測試點時間不超過1分鐘（不含接線時間）。
顯示：帶背光的大螢幕液晶顯示器：320×240點陣，顯示視窗122×92（mm），全中文選單操作。
能存貯200組測試數據，可用RS-232接口與PC機通訊。
儀器重量約15kg。

使用環境條件

環境溫度：0℃～50℃
環境相對濕度不超過80%。（25℃）
工作電源：
電壓：～220V±10%，波形畸變小於5%
功率：500VA
頻率：50Hz±2%
使用時電源不應有強電脈衝衝擊，周圍不應有與工作無關的強磁場。
