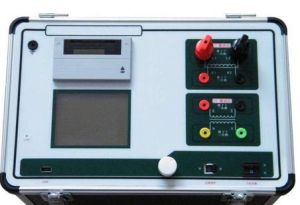

一. 互感器現場測試儀概述：
目前國內傳統的互感器檢定方法大多採用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負
本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀。在進行互感器檢定時，不需要大電流電源和大標準互感器及負荷箱，只需帶上本儀器就可按國家標準測量電流互感器的比差和角差，還可測量電流1%~120%間任意百分比的比差和角差；可直接測量電流互感器和電壓互感器的變比；可定性的測量電壓互感器的比差和角差；可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器採用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模組；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器還具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果列印的功能。
二. 互感器現場測試儀主要特點：
1． 本儀器可按國家標準測量電流互感器的比差和角差，還能測量現場0.2S、0.5S級電流互感器；一次測量過程，可同時測試電流互感器上限負荷和下限負荷下的標準誤差。2． 儀器可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器的一次側加一定的工頻電壓，就可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性。
3． 儀器可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。
4． 本儀器可以測量沒有標識的電流互感器或電壓互感器的變比，且測量準確快速，穩定性能良好，不需另加升流或升壓源。
5． 儀器大螢幕液晶顯示，全中文提示自動測量，整個儀器操作過程簡單；儀器體積小、便於攜帶，只須少數人便可快速完成測量工作。
6．儀器可進行各種測量數據的存儲和列印，各設定參數掉電可以保存。
三. 互感器現場測試儀技術指標：
1． 電流互感器測量：A．變比範圍：5A/5A～25000A/5A（5A/1A～5000A/1A）。
匝比誤差：0.5%。
B．CT誤差測量範圍5A/5A～25000A/5A（5A/1A～5000A/1A）
極限誤差滿足0.05%，即：
5%額定電流 測量誤差：比差0.1級 角差6′
20%額定電流 測量誤差：比差0.1級 角差4′
100%、120%額定電流 測量誤差：比差0.05級 角差2′
（詳細說明見“附一”）
2． 電壓互感器測量範圍：
2.0kV～150kV，測量誤差：比差0.5級。
3． 實際二次負荷測試
PT負荷10VA~500VA，測量誤差：2級
CT負荷0.1Ω~25Ω， 測量誤差：2級
4． 工作條件：
電源電壓： AC 220V ±10%
電源頻率：50Hz ±2%
環境溫度：（-10~40）℃
環境濕度：25℃時<85%
四. 互感器現場測試儀操作說明：
A．電流互感器變比直接測量或誤差測量 按圖1接好線：圖1
將儀器面板上電壓輸出的紅柱和Ua電壓輸入的紅柱相連線後，再和電流互感器的二次側K端連線；將電壓輸出的黑柱和Ua電壓輸入的黑柱相連線後，再和電流互感器的二次側另一端連線。將Ub電壓輸入的黃柱和電流互感器的一次側L端連線；Ub電壓輸入的綠柱和電流互感器一次側的另一端連線。
