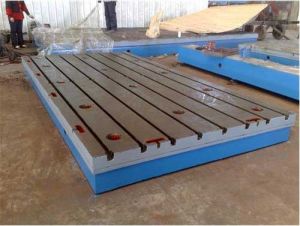

T型槽平板
T型槽平台，T型槽平板 用途：主要用來固定工件，是鉗工工人用來調試設備，裝配設備，維修設備的基礎工作平台。
T型槽平板 T型槽平台，T型槽平板精度：按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。
T型槽平板特點
使用磨損後，可以重新修刮恢復其精度。

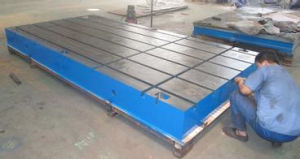

T型槽平板可用塗色法檢驗零件平面度，具有準確、直觀、方便的優點。在經過刮研的T型槽平板上推動表座、工件比較順暢，無發澀感覺，方便了測量，保證了測量準確度。
鑄鐵質量和熱處理質量對平板使用性能產生較大影響：或因殘存較大內應力使工作面變形；或因不耐磨損使精度不能保持；或因刮削困難得不到數值小的粗糙度。因此使用T型槽平板必須注意鑄鐵材料的選擇，採用時效處理等方法消除T型槽平板的殘餘應力。
平板規格
T型槽平板標準規格
T型槽平板 按GB/4986-85標準製造，產品製成筋板式和箱體式，工作面有長方形，材料灰鐵HT200-300，HB170-240,工作面採用刮研工藝，工作面上可加工V型、T型、U型槽和圓孔、長孔等。T型槽平板是用於工件檢測或劃線的平面基準器具。平板安裝應調至水平、負荷均分布於各支點上，環境溫度使用時應避免振動T型槽平板技術要求
1、平板工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、繡點等缺陷。2、平板的鑄造表面應清楚型砂且平整，塗漆牢固。
3、精度等級為0級~3級的平板工作面上，直徑小於15mm的砂孔允許用相同材料堵塞，其硬度應小於周圍材料的硬度。工作面堵塞的砂孔應不多於4個，且砂孔之間的距離應不小於80mm。
4、平板應採用優質細密的灰口鑄鐵等材料製造，其工作面硬度應為170~220HB。
5、平板工作面通常採用刮削工藝。對採用刮削加工的3級平板工作面，其表面粗糙度Ra最大允許值為5μm。
6、平板應去磁和穩定性處理。
7、平板相對兩個側面上，應有安裝手柄或吊環裝置的螺紋孔（或圓柱孔），且裝置位置的設計應儘量減少因搬運而引起的變形。
8、若平板工作面上設定螺紋孔（或溝槽），其部位應不高於工作面
T型槽平台規格
規格（長×寬）mm精度等級
1級2級3級
平面度公差（um）
200×200102050
300×200122460
300×300122460
300×400122460
400×400122460
400×600142870
500×500142870
500×600142870
500×800163280
600×800163280
600×900163280
1000×750183690
1000×1000203996
1000×12002040100
1000×15002448120
1000×20002652130
1500×20002856140
1500×25003264152
1500×30003570174
2000×30003674184
2000×40004488219
2500×3000186
2000×450092237
2000×5000102255
2000×6000118292
3000×6000308
3000×7000255
3000×8000292
4000×8000308
T型槽平台與鋁型材檢驗平台的區別
鋁型材檢驗平台的特點
1，上面為平面，人工鏟刮上表面的平面度。
2，規格：500*6000，600*6000（特殊規格根據需方圖紙製作。）
3，精度：按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。
4，材質：高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品的精度穩定，耐磨性能好。
鋁型材鑄鐵平台有時和流水線配套使用，不可缺少的會遭受衝擊力，配套使用的架子一定要穩固，而且平台的面厚也要加強。鋁型材檢驗平台:承重雖然不是很大，但是平台由於其特殊的形狀，所以高度應該保持在300或者300以上，面板的厚度保持在50為宜，這樣平台就能比較好的保持精度.
T型槽平台的特點
①T型槽平台工作面不得有嚴重影響外觀和使用的砂孔、氣孔、裂紋、縮松、劃痕、碰傷、銹點等缺陷。②T型槽平台的表面應清除型砂且平整，塗漆牢固。
③精度等級為0級-3級的T型槽平台工作面上，直徑小於15mm的砂孔允許用相同材料堵塞，其硬度應小於周圍材料的硬度。工作面堵塞的砂孔應不多於4個，且砂孔之間的間距應不小於80mm。
④T型槽平台應採用優質細密的灰口鑄鐵或合金等材料製造，其工作面硬度應達到170-220HB。
⑤T型槽平台工作面通常應採用刮削工藝。對採用刮削加工的3級T型槽平台工作面，其表面粗糙度Ra的最大允許值為5um。
⑥採用刮削工藝應進行塗色對研檢驗。對研後顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大於5點。
T平面度級別
T型槽平台 的平面度可分為：
①AA級:其平面度(μm)=1+1.6D2(D為平台對角線長或直徑),用於高度精密之測定之用,常用於實驗室②A級:其平面度為AA級之兩倍誤差,常用於工具檢驗室作精密量具之檢驗之用。③B級:其平面度為AA級之四倍誤差,常用於工具檢驗室或在現場檢驗量具或劃線之用
