SS7C

SS7C(韶山7C)型電力機車,韶山7C型電力機車是交—直傳動4800kW,最高運用速度120km/h的6軸客運電力機車。

車輛名稱

中文:韶山7c型電力機車
簡稱:韶山7C
縮寫代號:SS7C

韶7C型電力機車韶7C型電力機車

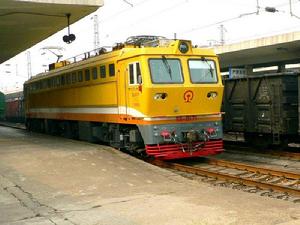

韶7C改型電力機車韶7C改型電力機車

車輛簡介

韶山7C型電力機車是交—直傳動4800kW,最高運用速度120km/h的6軸客運電力機車。
機車主要特點是:
1.採用兩段橋相控(全控+半控)和它復勵電路,無級調速和無級磁場削弱;
2.採用恆流起動及準恆速運行的特性控制方式;
3.採用微機控制及LCU邏輯控制單元;
4.採用電機滾動抱軸承鼻式懸掛、低位斜牽引拉桿方式;
5.採用B0-B0-B0轉向架及單側制動;
6.電制動採用再生制動;
7.設有列車取暖及空調的供電電源;
8.採用雙管制供風;
9.為滿足軸重22噸的要求,總體、車體、轉向架、變壓器等各主要部件均做了輕量化設計

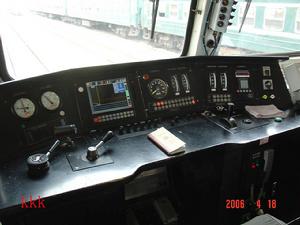

司機室司機室

機車主要技術參數

電流制 單相工頻交流
工作電壓 額定值 25kV
機車整備重量 132 t
軸重 22t
軸式 Bo'-Bo'-Bo'
機車額定功率:(持續制) 4800kW
機車牽引力:持續牽引力(半磨耗) 220kN
起動牽引力 310kN
機車運行速度(持續制) 76km/h
運行最大速度 120km/h
機車恆功速度範圍 (機車在牽引工況下) 76—120km/h
機車電制動制動方式:再生制動
再生制動力:在速度為10~80km/H時 173kN
在速度為0~10km/h時 制動力從零,線性升至173kN
恆功率速度範圍(機車在制動工況下) 80~120km/h
電制動持續功率 4000kW
再生制動最大勵磁電流(他勵) 250A
再生制動最大制動電流 775A
再生制動的控制方式 無級調控 準恆速
車鉤中心距 22016mm
機車落弓時最高點離軌面高度 4755±30mm
車體底架長度 20800mm
車體寬度 3105mm
車鉤中心線離軌面高度 880±10mm
受電弓滑板中心距 15000mm 動輪直徑(新) 1250mm
(半磨耗) 1200mm
轉向架固定軸距 2880mm
轉向架中心距 7100×2mm
軌距 1435mm
傳動方式 單邊、直齒(剛性)
傳動比 68/23=2.957
此外,還有SS7C改進型電力機車(車迷稱香蕉車)

機車命名

機車編號 命名名稱 備註(配屬)
SS7C 0020 青年文明號 蘭局蘭段
SS7C 0029 先鋒號 蘭局蘭段
SS7C 0031 青年文明號 蘭局蘭段
SS7C 0035 先鋒號 蘭局蘭段
SS7C 0054 先鋒號 西局西段
SS7C 0080 黨員先鋒號 成局重段
SS7C 0081 青年文明號 成局重段
SS7C 0123 五四紅旗號 昆局昆段
