雙現場匯流排接口S322微機保護裝置設有獨立的雙現場匯流排,可以構成真正意義的雙通訊網結構,不僅大大提高了通訊的可靠性和實時性而且也方便了用戶對網路結構的升級、改造。 保護功能可程式S322微機保護裝置具有保護功能邏輯編程功能,使得保護的適用性和靈活性大大提高。 超大螢幕液晶顯示界面S322微機保護裝置的人機界面採用大螢幕液晶,在一個界面下可以同時顯示更多的各種保護、測量、開入量等信息,極大地方便用戶使用、調試和巡視。

概述

S322系列微機保護
S300系列微機保護採用通用結構設計,系列下的各個產品都使用統一的結構、統一的外部接口。S300系列微機保護針對套用場合、電壓等級、功能要求分成了8個子系列,它們有:S311、S312、S321、S322、S331、S332、S333、S334。每個子系列下都有針對不同套用的具體型號,比如S322系列就有S322G(發電機保護)S322T(變壓器保護)、S322M(電動機保護)、S322MS(同步電動機保護)、S322L(線路保護)、S322C(電容器保護)、S322U(電壓保護)、S322P(PT切換自動裝置)S322B(備自投自動裝置)。
S322U、S322P、S322B與S322系列的其它型號的裝置的功能差異性太大,所以這三個型號的裝置接線會有比較大的不同。

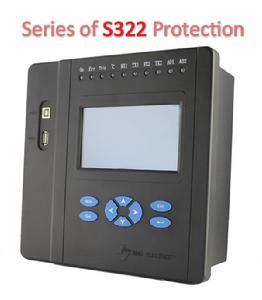

S322系列微機保護珠海施諾電力科技有限公司自主研發,採用國外先進的微機保護設計理念和國際最先進的硬體平台,與國內現場實際使用需求相結合,推出的綜合型微機型繼電保護。它集保護、測量、控制、人機接口、通信等多種功能於一體,具有高可靠性,高靈活性,高靈敏度等特點。

產品特點

保護與測量獨立的雙32位CPU
微機保護裝置採用當今工業控制行業最先進的硬體平台,保護採用ADIBlackfinADSP-BF533CPU,測量採用AtmelAT91RM9200ARM932位CPU,實現了真正意義的雙CPU。充分利用CPU運算速度快、定址空間大、穩定性好的特點,使得許多高級套用得以實現。
RTOS實時多任務作業系統
實時多任務作業系統的套用,改變了傳統微機保護的編程理念,各種高級的軟體功能得以實現,能夠合理而有效地利用CUP資源,避免了傳統設計很難合理安排使用CPU的資源而造成軟體整體可靠性、實時性、穩定性的下降。
乙太網接口
S322微機保護裝置設有乙太網接口,摒棄串口轉乙太網的模式,內嵌TCP/IP協定棧,通訊速率可達100M,通過網路集線器直接與監控系統連線,也可以直接接入區域網路,方便用戶對綜合自動化系統網路的升級和遠程維護。
高精度的電度測量功能
S322微機保護裝置採用了目前國外最先進的ADE7758電度表晶片專門完成電能測量及計量功能,使得保護裝置具有了與電度表同等級的計量精度。採用電度表晶片的做法不僅具有技術的先進性,而且具有很大的實用價值和經濟價值,大多數場合下可以省去傳統的電度表和電度表屏
雙現場匯流排接口
S322微機保護裝置設有獨立的雙現場匯流排,可以構成真正意義的雙通訊網結構,不僅大大提高了通訊的可靠性和實時性而且也方便了用戶對網路結構的升級、改造。
方便現場調試的USB接口
S322微機保護裝置設有USB調試接口同樣具有開創性意義,極大地方便了現場調試和讀取、儲存數據;所有保護定值、參數均可使用調試軟體離線設定並可形成數據檔案存儲到隨身碟,現場將隨身碟中所保存的數據檔案下載到保護裝置即可,也可以將保護參數存儲到隨身碟,便於存檔和分析;對於數據量較大的故障錄波檔案可以通過USB接口直接拷貝到隨身碟,可在合適的場所進行故障分析。
保護功能可程式
S322微機保護裝置具有保護功能邏輯編程功能,使得保護的適用性和靈活性大大提高。特別是對石化、冶金、供水等現場控制要求較複雜的工廠用戶,常規保護項目往往不能完善徹底地解決實際套用,保護功能的邏輯方程式則完全可以滿足要求,避免訂製非標產品的做法。
超大螢幕液晶顯示界面
S322微機保護裝置的人機界面採用大螢幕液晶,在一個界面下可以同時顯示更多的各種保護、測量、開入量等信息,極大地方便用戶使用、調試和巡視。
大螢幕液晶的使用,使得人機界面不僅可以顯示保護、測量等電氣參數,而且可以動態實時顯示主接線圖、反時限曲線圖、開入開出量狀態等一般保護不能顯示的內容。
通用化接口設計
S322同一系列的微機保護裝置採用通用化設計。通用化設計不僅僅是結構統一,而且是外部接口統一。同一子系列的保護其不同之處僅在於其內部保護程式不同而保護外部接口一致,不僅方便設計畫圖,而且方便用戶接線和維護。保護裝置上的端子均標示出端子含義,最大程度地避免接線錯誤。
方便的參數設定手段
S322微機保護裝置在設計上尊崇以人為本的人性化設計理念,不僅人機界面簡潔明了、易於使用,更重要的是在功能上使其儘可能廣泛地適用各種不同要求的場合。
參數設定的靈活性不僅使得保護的適用性極強,更重要的是極大地方便了用戶的使用。
強大的通訊能力
S322微機保護裝置不僅具備多樣的的通訊口(乙太網、USB、雙現場匯流排),而且內置:Modbus、IEC870-5-101、103等多種通訊規約,極大地方便了與各種通訊網路的連線。

S322子系列

S322G發電機保護
S322T變壓器保護
S322M電動機保護
S322MS同步電動機保護
S322L線路保護
S322C電容器保護
S322U電壓保護
S322PPT切換自動裝置
S322B備自投自動裝置
