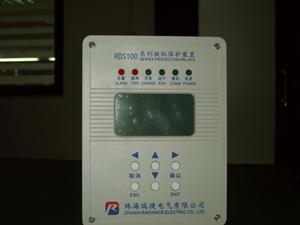

微機保護裝置

微機保護裝置

微機保護是由高集成度、匯流排不出晶片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模組等部件組成。微機保護裝置主要作為110KV及以下電壓等級的發電廠、變電站、配電站等,也可作為部分70V-220V之間電壓等級中系統的電壓電流的保護及測控。

組成

微機保護是由高集成度、匯流排不出晶片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模組等部件組成。

優點

產品特點:體積超薄、功能強大、工藝精良、外形美觀、性價比高.

特點

微機保護裝置除了具有上述微機保護的優點之外,與同類產品比較具有以下特點:

(1)品種齊全:微機保護裝置,品種特別齊全,可以滿足各種類型變配電站的各種設備的各種保護要求,這就給變配電站設計及計算機聯網提供了很大方便。

(2)硬體採用最新的晶片提高了技術上的先進性,CPU採用80C196KB,測量為14位A/D轉換,模擬量輸入迴路多達24路,採到的數據用DSP信號處理晶片進行處理,利用高速傅氏變換,得到基波到8次的諧波,特殊的軟體自動校正,確保了測量的高精度。利用雙口RAM與CPU變換數據,就構成一個多CPU系統,通信採用CAN匯流排。具有通信速率高(可達100MHZ,一般運行在80或60MHZ)抗干擾能力強等特點。通過鍵盤與液晶顯示單元可以方便的進行現場觀察與各種保護方式與保護參數的設定。

(3)硬體設計在供電電源,模擬量輸入,開關量輸入與輸出,通信接口等採用了特殊的隔離與抗干擾措施,抗干擾能力強,除集中組屏外,可以直接安裝於開關柜上。

(4)軟體功能豐富,除完成各種測量與保護功能外,通過與上位處理計算機配合,可以完成故障錄波(1秒高速故障記錄與9秒故障動態記錄),諧波分析與小電流接地選線等功能。

(5)可選用RS232和CAN通信方式,支持多種遠動傳輸規約,方便與各種計算機管理系統聯網。

(6)採用寬溫帶背景240×128大螢幕LCD液晶顯示器,操作方便、顯示美觀。

(7)集成度高、體積小、重量輕,便於集中組屏安裝和分散安裝於開關柜上。
