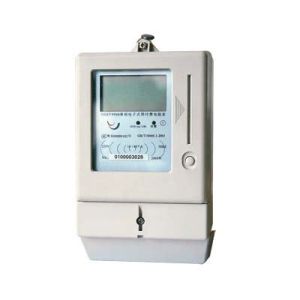

電度表屏
一、概述
電廠主變高壓側及起/備變高壓側作為電能計量主關口點，發電機出口側、廠高變高壓側、發電機機勵磁變壓器高壓側為電能量考核及報價計量備用關口點，線路出口側為電能量計費及報價計量點
二、套用領域
電廠電能量計量關口點
三、屏體配置
Ø屏體外形標配：高2260×寬800×深600(mm)。屏的防護等級不低於IP32，屏的顏色為RAL7032（德國RAL-K7標準）。註：具體顏色、尺寸以具體項目標書為準。Ø電度表多功能電能表為全電子式，具有正、反和有功、無功電能量雙向計量的功能。表內參數可當地或遠方下載。電能表採用三相四線制。具有1路脈衝輸出、2路RS485串口輸出，可分別與電能量數據採集終端裝置和集散控制系統（DCS）、計算機監控系統（NCS）連線或通信。此外，另配置1個可與攜帶型計算機連線的接口，錄入電能表內的數據，保證在通道故障或主站故障時不丟數據。具備分時段電能量存貯功能。表常數及脈衝匹配值應可程式。具有斷相、PT失壓記錄、告警功能、事件記錄功能。具有當地視窗顯示功能，可在面板上顯示累計電量；異常情況下顯示故障和告警信息。電能表的存貯容量：按每15分鐘存放雙向有功/無功電能量數據計，至少可存儲35天的數據。當外接電源中斷時，表內的電能量數據不丟失。外接電源AC220V。Ø端子排和接線屏體包含聯合接線盒、空氣開關、電壓線、電流線、線鼻、標牌等隨屏配套的元器件。
