R-73射手AA-11近程空空飛彈·全彈長2.9米·彈徑0.17米·全彈質量105千克。

基本信息

概述

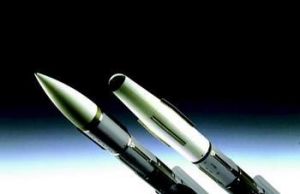

1982年,“三角旗”飛彈設計局研製成功R-73K(西方R-73射手AA-11近程空空飛彈國家稱之為AA-11“射手”)近距空中格鬥飛彈。這種飛彈採用了舵面位於彈翼前的“鴨”式氣動布局,彈翼上採用了穩定副翼,彈翼前採用了前升力小翼,彈翼和舵面位置呈X形,並對稱。是90年代世界上性能最好格鬥型紅外製導空對空飛彈之一。R-73K飛彈裝帶有深致冷光電探測器的紅外尋的制導系統,這種系統大大提高了尋的的靈敏度和截獲目標的距離,並保證了飛彈的全方位攻擊能力。目前,俄羅斯國土防空兵的米格-29和蘇-27戰鬥機都裝備有這種飛彈。其最大的特點是在飛機機頭偏離目標達55度的條件下仍可發射飛彈;另一特點是能與頭盔瞄準具連線,飛行員“看準“哪一個目標,飛彈即同步跟蹤,提高了作戰效能。俄羅斯“三角旗”設計局最近透露了R-73近距空空飛彈的兩種型別:一種是R-73EL,採用改進的雷射近炸引信,可提供出口;另一種是仍在研製的K-74ME,將裝具有60°離軸能力的新導引頭,而普通R-73導引頭的離軸角為40°。新導引頭更加靈敏,可使其最大攻擊距離從30千米增加到40千米。R-73向後發射型已由蘇-27作了試射。它是一種修改的R-73,在支架和發射軌上向後掛載,而且裝有一個助推器。其面向前方的助推器噴管由一個氣動整流罩覆蓋,整流罩在助推器點火時被吹掉。助推器使飛彈離開發射架,而且克服飛彈的大部分負速度。接著主發動機點火,脫開連線的助推器,而且推力的增加使飛彈在發射飛機後部30米時克服飛彈的負速度。然後,在發射前鎖定目標的飛彈導引頭繼續跟蹤目標,而加速的飛彈彈體在助推期間燃氣舵偏轉器的幫助下,可作±180°的轉彎,使飛彈飛向目標。發射飛機的飛行員不能目視確定這種飛彈已鎖定於所選的目標。然而,與從發射架向前發射,並轉向後半球飛行的飛彈比較,維姆佩爾這種向後發射的方法可在發射前鎖定,並減少攻擊目標所需的時間。向後發射R-73的最大攻擊距離為10~12千米,最小攻擊距離為1千米,而且可攻擊50米至13000米高度的目標。它在離發射軌達60度角可進行有效攻擊,而且可在亞音速和超音速情況下發射。向後發射R-73可能首先在蘇-32FN上使用。

主要性能

全彈長2.9米
彈徑0.17米
全彈質量105千克。
