Q41F廣式法蘭球閥

廣式法蘭球閥，啟閉速度快，切斷效果好，適用於城建、化工、冶金、石油、製藥、食品、飲料、環保等各個領域。

產品圖片

Q41F廣式法蘭球閥

產品特徵

公稱壓力：1.6-4.0MPa
適用溫度範圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）。

適用範圍

城建、化工、冶金、石油、製藥、食品、飲料、環保

結構

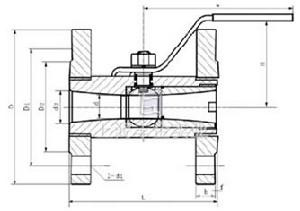

Q41F廣式法蘭球閥結構圖

PN1.6 MPa主要連線尺寸及重量

公稱通徑 d d2 L D D1 D2 b f z-d1 H W
DN（mm） in
15 1/2″ 10 18 92 95 65 45 14 2 4-14 60 110
20 3/4″ 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1″ 17 24 109 115 85 65 16 2 4-14 70 110
32 1 1/4″ 22 32 1269 135 100 78 16 2 4-18 85 145
40 1 1/2″ 26 38 136 145 110 85 16 3 4-18 90 145
50 2″ 32.8 46 154 160 125 100 18 3 4-18 98 177
60 2 1/2″ 46 60 170 180 145 120 20 3 8-18 110 190

主要零件材料

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油品 Q41F-16C
Q41F-25C
Q41F-40C A105、45 1Cr18/
1Cr18Ni9Ti 不鏽鋼
SS304 聚四氟乙烯PTFE
增強聚四氟乙烯
VUILUK PTFE
對位聚苯PPL 聚四氟乙烯PTFE
對位聚苯PPL
硝酸類 Q41F-16P
Q41F-25P
Q41F-40P SS304/
1Cr18Ni9Ti SS304/
1Cr18Ni9Ti
醋酸類 Q41F-16R
Q41F-25R
Q41F-40R SS316/
1Cr18Ni12Mo2Ti SS316/
1Cr18Ni12Mo2Ti
法蘭標準：JB79-59 亦可按國標 GB9113設計製造。
