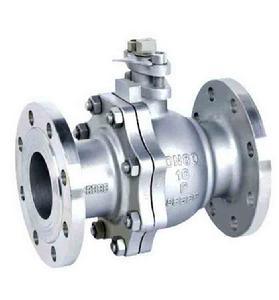

工作原理
開啟過程1.在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3.閥桿繼續提升，並與閥桿螺鏇槽內的導銷相互作用，使球體開始無摩擦地鏇轉。
4.直至到全開位置，閥桿提升到極限位置，球體鏇轉到全開位置。
1.關閉時，順時針鏇轉手輪，閥桿開始下降並使球體離開閥座開始鏇轉。
2.繼續鏇轉手輪，閥桿受到嵌於其上螺鏇槽內的導銷的作用，使閥桿和球體同時鏇轉90°。
3. 快要關閉時，球體已在與閥座無接觸的情況下鏇轉了90°。
4.手輪轉動的最後幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。
優點
球閥是近年來被廣泛採用的一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力係數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑膠、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要鏇轉90°，便於遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用範圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可套用。本類閥門在管道中一般應當水平安裝。
分類
按結構形式劃分一、浮動球球閥: 球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移並緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用於中低壓球閥。
二、固定球球閥: 球閥的球體是固定的，受壓後不產生移動。固定球球閥都帶有浮動閥座，受介質壓力後，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用於高壓和大口徑的閥門。為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特製的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。
三、彈性球球閥: 球閥的球體是彈性的。球體和閥座密封圈都採用金屬材料製造，密封比壓很大，依靠介質本身的壓力已達不到密封的要求，必須施加外力。這種閥門適用於高溫高壓介質。彈性球體是在球體內壁的下端開一條彈性槽，而獲得彈性。當關閉通道時，用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先鬆開楔形頭，球體隨之恢復原原形，使球體與閥座之間出現很小的間隙，可以減少密封面的摩擦和操作扭矩。
直通式，三通式和直角式。後兩種球閥用於分配介質與改變介質的流向。
材料明細表(保特律MainMaterialList)
序號
NO. 零件名稱
PartName 碳鋼系列
CarbonSteel 不鏽鋼系列
StainlessSteel 低溫鋼系列
LowTemperatureSteel
1 閥體/Body ASTM/A216GrWCB ASTM/A351GrCF8 ASTM/A351GrCF3M ASTM/A352GrLCB
2 球體/Ball ASTM/A182F6a ASTM/A182GrF304 ASTM/A182GrF316L ASTM/A182F6a
3 閥座/SeatRing PTFEorPOM PTFEorPOM PTFEorPOM PTFEorPOM
4 閥桿/Stem ASTM/A276-410 ASTM/A182GrF304 ASTM/A182GrF316L ASTM/A182GrF304
5 密封墊片/Gasket 柔性石墨(或PTFE)/SoftGraphite(orPTFE)
6 閥蓋/Bonnet ASTM/A216GrWCB ASTM/A351GrCF8 ASTM/A351GrCF3M ASTM/A352GrLCB
7 雙頭螺柱/Stud ASTM/A193GrB7 ASTM/A193GrB8 ASTM/A193GrB8M ASTM/A193GrB8
8 六角螺母/Nut ASTM/A194Gr2H ASTM/A193Gr8 ASTM/A193Gr8M ASTM/A194Gr8
9 彈簧/Smallspring 17-17PH(inconelforNACE)Ni-CrAlloy
10 靜電球/Smallball A182F304
11 填料/Packing 柔性石墨(或PTFE)/SoftGraphite(orPTFE)
12 填料壓套/PackingBushing ASTM/A182GrF6a ASTM/A182GrF304 ASTM/A182GrF316L ASTM/A182GrF304
13 填料壓板/Gland ASTM/A216GrWCB ASTM/A351GrCF8 ASTM/A351GrCF3M ASTM/A352GrLCB
15 手柄/Handle CarbonSteel
適用介質 水、氣、油品等 硝酸、醋酸等 水、氣、油品等
適用溫度 —29℃～200℃ —29℃～200℃ —46℃～200℃
注:客戶需求的其他材質也可採用.密封面材料配對客戶指定內件代號決定。
主要安裝尺寸與重量
公稱壓力PN（MPa） 公稱通徑DN（mm） L D D1 D2 b Do n-do H
手動 蝸輪 氣動 電動
1.6/2.5 15 130 95 65 45 14 130 4-14 65 205 340
20 140 105 75 55 14 130 4-14 70 210 350
25 150 115 85 65 14 160 4-14 75 215 360
32 165 135 100 78 16 160 4-18 85 240 390
40 180 145 110 85 16 230 4-18 95 264 395
50 200 160 125 100 16 230 4-18 110 275 405
65 220 180 145 120 18 400 4-18/8-18 130 380 490
80 250 195 160 135 20 400 8-18 155 390 580
100 280 215/230 180/190 155/160 20 700 8-18/8-23 180 415 595
125 320 245/270 210/220 185/188 22 1100 8-18/8-25 250 380 540 610
150 360 280/300 240/250 210/218 24 1100 8-23/8-25 275 400 570 640
200 400 335/360 295/310 265/278 26 1500 12-23/12-25 345 450 600 675
250 533/568 405/425 355/370 320/332 30 12-25/12-30 485 725 730
300 610/648 460/485 410/430 375/390 30 ? 280 860 785
公稱壓力PN（MPa） 公稱通徑DN（mm） L D D1 D2 D3 b Do n-do H
手動 蝸輪 氣動 電動
4.0 15 130 95 65 45 40 16 130 4-14 65 205 340
20 140 105 75 55 51 16 130 4-14 70 210 350
25 150 115 85 65 58 16 160 4-14 75 215 360
32 180 135 100 78 66 18 160 4-18 85 240 390
40 200 145 110 85 76 18 230 4-18 95 265 395
50 220 160 125 100 88 20 230 4-18 110 275 405
65 250 180 145 120 110 22 4-18 130 380 490
80 280 195 160 135 121 22 8-18 155 395 580
100 320 230 190 160 150 24 8-23 180 320 420 605
125 400 270 220 188 176 28 8-25 250 410 550 625
150 400 300 250 218 204 30 8-25 275 430 585 660
200 550 375 320 282 260 38 12-30 480 615 695
公稱壓力PN（MPa） 公稱通徑DN（mm） L D D1 D2 D3 b Do n-do H
手動 蝸輪 氣動 電動
6.4/10.0 15 165 105 75 55 41 18 160 4-14 70 210 345
20 190 125 90 68 51 18 160 4-18 75 215 355
25 216 135 100 78 58 20 230 4-18 80 220 365
32 229 150 110 82 66 22 230 4-23 90 250 395
40 241 165 125 95 76 24 400 4-23 100 275 405
50 292 175/195 135/145 105/112 88 26 400 4-23/4-25 115 285 415
65 330 200/220 160/170 10/138 110 28 700 4-23/8-25 140 390 505
80 356 210/230 170/180 140/148 121 30 1100 8-23/8-25 170 410 600
100 432 256/265 200/210 168/172 150 32 1500 8-25/8-30 230 330 435 625
注:客戶需要其它型號規格,請將型號規格傳真至保特律閥門銷售部!
安裝與維護
1.要留有閥柄鏇轉的位置。
2. 不能用作節流。
3.帶傳動機構的球閥應直立安裝。
