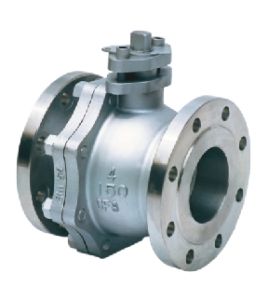

簡介
球閥它具有相同的鏇轉90度的動作,不同的是鏇塞體是球體,有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向,它只需要用鏇轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用,但近來的發展已將球閥設計成使它具有節流和控制流量之用,如V型球閥。
【性能參數】
型號 | Q41F-16C Q41F-25C | Q41F-16P Q41F-25P | |
工作壓力(MPa) | 1.6~2.5 | ||
適用溫度(℃) | ≤180 | ||
適用介質 | 水、蒸汽、油品 | 弱腐蝕性介質 | |
材料 | 閥體、閥蓋 | 碳素鋼鑄鋼 | 鉻鎳系不鏽鋼 |
球體、閥桿 | 鉻/鉻鎳/鉻鎳鉬系不鏽鋼 | 鉻鎳系不鏽鋼 | |
密封圈 | 柔性石墨墊圈/316+柔性石墨墊圈 | ||
填料 | 聚四氟乙烯 |
PN1.6-4.0MPa 主要連線尺寸及重量(單位mm)
公稱通徑 DN(mm) | 尺 寸(mm) | ||||||||||||||
1.6MPa | 2.5MPa | 4.0MPa | |||||||||||||
L | D | D1 | b | n-фd | L | D | D1 | b | n-фd | L | D | D1 | b | n-фd | |
15 | 130 | 95 | 65 | 14 | 4-14 | 130 | 95 | 65 | 16 | 4-14 | 130 | 130 | 65 | 16 | 4-14 |
20 | 140 | 105 | 75 | 14 | 4-14 | 130 | 105 | 75 | 16 | 4-14 | 150 | 150 | 75 | 16 | 4-14 |
25 | 150 | 115 | 85 | 14 | 4-14 | 140 | 115 | 85 | 16 | 4-14 | 160 | 160 | 85 | 16 | 4-14 |
32 | 165 | 135 | 100 | 16 | 4-18 | 165 | 135 | 100 | 18 | 4-18 | 180 | 180 | 100 | 18 | 4-18 |
40 | 180 | 145 | 110 | 16 | 4-18 | 165 | 145 | 110 | 18 | 4-18 | 200 | 200 | 110 | 18 | 4-18 |
50 | 200 | 160 | 125 | 16 | 4-18 | 203 | 160 | 125 | 20 | 4-18 | 230 | 230 | 125 | 20 | 4-18 |
65 | 220 | 180 | 145 | 18 | 4-18 | 222 | 180 | 145 | 22 | 8-18 | 290 | 290 | 145 | 22 | 8-18 |
80 | 250 | 195 | 160 | 20 | 8-18 | 241 | 195 | 160 | 22 | 8-18 | 310 | 310 | 160 | 22 | 8-18 |
100 | 280 | 215 | 180 | 20 | 8-18 | 305 | 230 | 190 | 24 | 8-23 | 350 | 350 | 190 | 24 | 8-23 |
125 | 320 | 245 | 210 | 22 | 8-18 | 356 | 270 | 220 | 28 | 8-25 | 400 | 270 | 220 | 28 | 8-25 |
150 | 360 | 280 | 240 | 24 | 8-23 | 394 | 300 | 250 | 30 | 8-25 | 480 | 300 | 250 | 30 | 8-25 |
200 | 400 | 335 | 295 | 28 | 12-23 | 457 | 360 | 310 | 34 | 12-25 | 600 | 375 | 320 | 38 | 12-30 |
主要特點
球閥的主要特點是本身結構緊湊,密封可靠,結構簡單,維修方便,密封面與球面常在閉合狀態,不易被介質沖蝕,易於操作和維修,適用於水、溶劑、酸和天然氣等一般工作介質,而且還適用於工作條件惡劣的介質,如氧氣、過氧化氫、甲烷和乙烯等,在各行業得到廣泛的套用。球閥閥體可以是整體的,也可以是組合式的。
優點
1.流體阻力小,全通徑的球閥基本沒有流阻。
2.結構簡單、體積小、重量輕。
3.緊密可靠。它有兩個密封面,而且目前球閥的密封面材料廣泛使用各種塑膠,密封性好,能實現完全密封。在真空系統中也已廣泛使用。
4.操作方便,開閉迅速,從全開到全關只要鏇轉90°,便於遠距離的控制。
5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6.在全開或全閉時,球體和閥座的密封面與介質隔離,介質通過時,不會引起閥門密封面的侵蝕。
7.適用範圍廣,通徑從小到幾毫米,大到幾米,從高真空至高壓力都可套用。
8.由於球閥在啟閉過程中有擦拭性,所以可用於帶懸浮固體顆粒的介質中。
分類及特點
浮動球球閥
球閥的球體是浮動的,在介質壓力作用下,球體能產生一定的位移並緊壓在出口端的密封面上,保證出口端密封。
浮動球球閥的結構簡單,密封性好,但球體承受工作介質的載荷全部傳給了出口密封圈,因此要考慮密封圈材料能否經受得住球體介質的工作載荷,在受到較高壓力衝擊時,球體可能會發生偏移。這種結構,一般用於中低壓球閥。
固定球球閥
球閥的球體是固定的,受壓後不產生移動。固定球球閥都帶有浮動閥座,受介質壓力後,閥座產生移動,使密封圈緊壓在球體上,以保證密封。通常在與球體的上、下軸上裝有軸承,操作扭距小,適用於高壓和大口徑的閥門。
為了減少球閥的操作扭矩和增加密封的可靠程度,近年來又出現了油封球閥,既在密封面間壓注特製的潤滑油,以形成一層油膜,即增強了密封性,又減少了操作扭矩,更適用高壓大口徑的球閥。
彈性球球閥
(即軌道球閥)
球閥的球體是彈性的。球體和閥座密封圈都採用金屬材料製造,密封比壓很大,依靠介質本身的壓力已達不到密封的要求,必須施加外力。這種閥門適用於高溫高壓介質。
彈性球體是在球體內壁的下端開一條彈性槽,而獲得彈性。當關閉通道時,用閥桿的楔形頭使球體漲開與閥座壓緊達到密封。在轉動球體之前先鬆開楔形頭,球體隨之恢復原原形,使球體與閥座之間出現很小的間隙,可以減少密封面的摩擦和操作扭矩。
V型球閥
這種球閥屬於固定球閥,也是單閥座密封球閥,調節性能是球閥中最佳的,流量特性是等百分比的,可調比達100:1。它的V型切口與金屬閥座之間具有剪下作用,特別適合含纖維、微小固體顆粒、料漿等介質。
溫度和壓力限制
銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。
使用PTFE或RTFE材質的閥座和密封件,操作溫度應在-290C到 2000C之間。其他類型的閥座和密封件的操作溫度,應受到KI工廠的檢核。
閥的公稱壓力等級(PN),可表明閥在正常溫度狀態下的最大工作壓力。(例如:PN4.0,表明其操作溫度在-290C~380C時的最大工作壓力為40 Bar(4.0MPa))。
電動或氣動執行機構的注意事項參見其相應的說明書。
安裝
1)、取掉法蘭端兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。
2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能),合格後方可上線安裝(接線按電動執行機構線路圖)。
3)、準備與管道連線前,須沖洗和清除乾淨管道中殘存的雜質(這些物質可能會損壞閥座和球)。
4)、在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附屬檔案。
5)、本類閥應安裝在管道的水平方向或垂直方向。
6)、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。
7)、與管道連線後,請用規定的扭矩交叉鎖緊法蘭連線螺栓。
操作和使用
1)、操作前須確認管路和閥已被沖洗過。
2)、閥的操作按執行機構輸入信號大小帶動閥桿鏇轉完成:正向鏇轉1/4圈(900)時,閥關斷。反向鏇轉1/4圈(900)時,閥開啟。
3)、當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。
維修
擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據
注意
●球閥在關閉狀態下,閥體內部依舊存在受壓流體
●維修前,解除管線壓力並使閥門處於打開位置
●維修前,斷開電源或氣源
●維修前,將執行機構與支架脫離
1)、填料處得再鎖緊
若填料涵處有微泄發生,須再鎖緊閥桿螺母。
注意:不要鎖太緊,通常再鎖1/4圈~1圈,泄露即會停止。
2)、更換閥座和密封件
A)、拆卸
使閥處於半開位置,沖洗、清除閥體內外可能存在的危險物質。
關閉球閥,拆掉兩邊法蘭上的連線螺栓和螺母,然後將閥由管線上完全移除。
依序拆卸驅動裝置-執行機構、連線支架、防松墊圈、閥桿螺母、蝶形彈片、格南、耐磨片、閥桿填料。
拆卸體蓋連線螺栓和螺母,將閥蓋與閥體分離,並拿掉閥蓋墊圈。
確認閥球在“關斷”位置,這可以將其較容易的從閥體拿出,隨後取出閥座。
由閥體中孔向下輕推閥桿直到完全取出,然後取出O型圈及閥桿下填料。
注意:請謹慎操作,以避免擦傷閥桿表面及閥體填料函密封部位。
B)、重新組裝
清洗和檢查拆下零件,強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件。
按拆卸的相反順序進行組裝。
用規定的扭矩,交叉鎖緊法蘭連線螺栓。
用規定的扭矩,鎖緊閥桿螺母。
安裝執行機構後,輸入相應的信號通過鏇轉閥桿帶動閥芯鏇轉,使閥門至打開和關閉位置。
如有可能,請在回裝管道前,按相關標準對閥進行壓力密封測試和性能測試。
