ODF架簡介
ODF架即ODF光纖配線架。為現在通信配線設備中的主要設備
ODF(Optical Distribution Frame)架是專為光纖通信機房設計的光纖配線設備,具有光纜固定和保護功能光纜終接功能、調線功能、
光纜纖芯和尾纖保護功能。既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機櫃/架內。構成綜合配線架。該設備配置靈活、安裝使用簡單、容易維護、便於管理、是光纖通信光纜網路終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。它是光傳輸系統中一個重要的配套設備，主要用於光纜終端的光纖熔接、光連線器安裝、光路的調接、多餘尾纖的存儲及光纜的保護等，它對於光纖通信網路安全運行和靈活使用有著重要的作用。過去，光通信建設中使用的光纜通常為幾芯至幾十芯，光纖配線架的容量一般都在100芯以下，這些光纖配線架越來越表現出尾纖存儲容量較小、調配連線操作不便、功能較少、結構簡單等缺點。現在光通信已經在長途幹線和本地網中繼傳輸中得到廣泛套用，光纖化也已成為接入網的發展方向。各地在新的光纖網建設中，都儘量選用大芯數光纜，這樣就對光纖配線架的容量、功能和結構等提出了更高的要求。

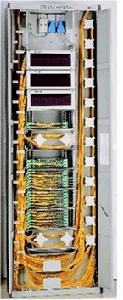

ODF架實物圖ODF架結構

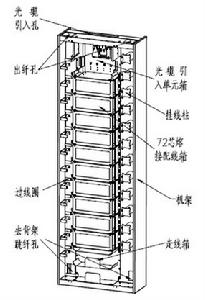

典型ODF架的結構圖：ODF架應具有可靠終端光纜和靈活分配光纖的功能，並為保護接地端子的引出提供方便。光纖分配架由機架、子架、盤、熔接盒、保護熔接點的附屬檔案、光纖適配器以及尾纖組成。該架應具有終端光纜和存放多餘尾纖的地方，並且有放置光衰耗器的位置。
ODF架結構圖ODF架的特點
既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機櫃/架內構成綜合配線架。具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲，光纜纖芯和尾纖的存儲和保護功能等。既可裝入配線架機櫃，也可該做壁掛安裝。
結構件採用加厚鍍鋅鈍化處理冷軋鋼板和表面噴塗工藝，光纖分配盤採用摻雜阻燃材料的塑膠材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
配線箱內採用抽屜式結構，操作時可抽出，完畢後放回。
ODF架的套用
用於配線間和設備間光纜的端接、使用和管理，在綜合布線系統中，ODF架適用於設備間的水平布線或設備端接，以及集中點的互配端接。 堅固及易於安裝的設計，減少安裝與操作費用，較大的正面標識空間方便連線埠識別。
壁掛式光纖配線架可直接固定於牆體上，一般為箱體結構，適用於光纜條數和光纖芯數都較小的場所。機架式光纖配線架可直接安裝在標準機櫃中，適用於較大規模的光纖網路。
機架式配線架又分為兩種，一種是固定配置的配線架，光纖耦合器被直接固定在機箱上；另一種採用模組化設計，用戶可根據光纜的數量和規格選擇相對應的模組，便於網路的調整和擴展。
主要參數
光纖分配架組成及功能
連線器型號
連線器性能
軟光纖外徑
常用分類
按照接口數量來分：12口ODF單元、24口ODF單元、36口ODF單元、48口ODF單元、72口ODF單元等
按照放置方式來分：立式、臥式等
按照結構的不同來分：壁掛式和機架式
功能要求
1、光纜固定與保護功能
應具有光纜引入、固定和保護裝置。該裝置將光纜引入並固定在機架上，保護光纜及纜中纖芯不受損傷。光纜金屬部分與金屬機架絕緣，固定後的光纜金屬護套及加強芯應可靠連線高壓防護接地裝置。
2、光纖終接功能
應具有光纖終接裝置。該裝置便於光纜纖芯及尾纖接續操作、施工、安裝和維護。能固定和保護接頭部位平直而不位移，避免外力影響，保證盤繞的光纜纖芯、尾纖不受損傷。
3、調線功能
通過光纖跳線連線器插頭，能迅速方便地調度光纜中的纖芯序號及改變光傳輸系統的路序。
4、光纜纖芯和尾纖的保護功能
光纜開剝後纖芯有保護裝置，固定後引入光纖有終接裝置。
5、容量
每機架容量和單元容量（按適配器數量確定）應在產品企業標準中作出規定，光纖終接裝置、光纖存儲裝置、光纖連線分配裝置在滿容量範圍內應能成套配置。
6、標識記錄功能
機架及單元內應具有完善的標識和記錄裝置，用於方便地識別纖芯序號或傳輸路序，且記錄裝置應易於修改和更換。
7、光纖存儲功能
機架及單元內應具有足夠的空間，用於存儲餘留光纖。
