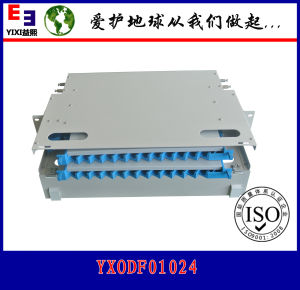

概述
24芯ODF單元箱是一種經過高密度,大容量設計的產品,具有外型美觀大方,分配合理,便於查找,管理容易,安裝方便及良好的操作性等特點。ODF單元箱具有光纜固定和保護功能、光纜終接功能、調線功能、以及光纜纖芯和尾纖保護功能。既可單獨配裝成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機櫃/架內。構成綜合配線架。該設備配置靈活、安裝適用簡單、容易維護、便於管理、是光纖通信光纜網路終端，或中繼點實現排纖、跳纖光纜熔接及接入必不可少的設備。
24芯ODF配線箱產品功能
1.固定功能：光纜進入機架後,對其外護套和加強芯要進行機械固定,加裝地線保護部件,進行端頭保護處理,並對光纖進行分組和保護。2.容接功能：光纜中引出的光纖與尾纜熔接後,將多餘的光纖進行盤繞儲存,並對熔接接頭進行保護。
3.調配功能：將尾纜上連帶的連線器插接到適配器上,與適配器另一側的光連線器實現光路對接。適配器
與連線器應能夠靈活插拔；光路可進行自由調配和測試。
4.存儲功能：為機架之間各種交叉連線的光連線線提供存儲,使它們能夠規則整齊地放置。光纖盒內應有適當的空間和方式,使這部分光連線線走線清晰,調整方便,並能滿足最小彎曲半徑的要求。
產品結構
ODF單元箱由外殼、支撐架、集纖盤、固定裝置及光纖接頭保護件組成： 外殼：外殼方便開啟，便於安裝。
支撐架：內部結構的主體，用於內部結構的支撐；
集纖盤：用於有順序地存放光纖接頭（及其保護件）和餘留光纖，可餘留光纖的長度不小於1.6m，餘留光纖盤放的曲率半徑不小於32mm。並有為重新接續提供容易識別纖號的標記和方便操作的空間；
固定裝置：用於光纜護套固定、光纜加強構件固定和配線尾纖固定。
光纖接頭的保護採用熱收縮保護管。
產品分類
ODF單元箱主要分為12芯、24芯、36芯、48芯、72芯、96芯產品特點
1.標準單元結構尺寸，19英寸寬度，既可裝入配線架機櫃，也可以做壁掛安裝。2.工藝精良結構件採用加厚鍍鋅鈍化處理冷軋鋼板和表面噴塗工藝，光纖分配盤採用摻雜阻燃材料的塑膠
材質，輕便靈活，又結實耐用。大徑盤繞環設計使尾纖和跳纖的曲率半徑每處都保持在40mm以上。
3.既可單獨裝配成光纖配線架，也可與數字配線單元、音頻配線單元同裝在一個機櫃架內構成綜合配線架。
具有光纜引入、固定和保護功能，光纜終端與尾纖熔接功能，調線功能和跳纖存儲光纜纖芯和尾纖的存
儲和保護功能等。
4.配線箱內採用抽屜式結構，操作時可抽出，完畢後放回。在機箱後部有光纜引入孔和固定模組固定後經
光纜盤繞架引入分配盒；
5.光纖分配盤結構為可開啟上下層結構：開啟上層，將尾纖光纖連線器與下層適配器連線後沿走線架盤繞經出線孔繞至上層，即可合起上層，尾纖頭與引入的光纜纖芯熔接後把熔點固定在槽位內粘住，即完成操作，將分配盤插入對應層位即可；
6.分配盒下面為跳纖存儲盤由於各功能模組可分開操作，使用靈活方便。
7.可適用於FC、SC、LC、ST四種適配器。
8.可適用於帶狀、束狀、非帶狀光纜。
使用條件
工作溫度：-10℃～+40℃ 環境溫度：－40℃～＋60℃
貯存溫度：-25℃～+55℃
相對濕度：≤85%（+30℃）
大氣壓力：70Kpa～106Kpa
