HJ500微機綜合保護裝置是一種全密封式護裝置,具有抗震、防塵性能。適用於110kV以下各電壓等級的間隔單元的保護測控,

HJ500系列微機綜合保護裝置

裝置概述

裝置簡介

新一代數字式保護測控裝置適用於110kV以下各電壓等級的間隔單元的保護測控,具備完善的保護、測量、控制、備用電源自投及通信監視功能,為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案,可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其它保護、自動化設備一起,通過通信接口組成自動化系統。全部裝置均可組屏集中安裝,也可就地安裝於高低壓開關櫃。

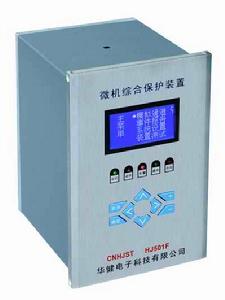

HJ500HJ500
具體功能型號劃分:
名稱 綜合保護測控裝置 電動機保護測控裝置 備用電源自投裝置 電壓並列/切換裝置
套用範圍 線路保護、出線保護,饋線保護,變壓器測控保護、所用變保護,變壓器後備保護、母聯保護、電容器保護。 電動機保護測控 雙進線、雙母聯備投,橋備自投 雙母線、主變低壓側雙分支PT電壓並列/切換
裝置特點

採用全密封式結構,具有良好的抗震、防塵性能
小型化設計,體積小,重量輕,外形美觀,安裝方便
採用獨特的可靠性設計,無可調元件,裝置穩定性好,抗干擾性強
全漢化液晶顯示,人機界面清晰易懂,操作整定極為方便
裝置供電電源為交直流兩用、裝置操作電源為DC220V,如需DC110V,AC110V,AC220V需訂貨時註明。
具有RS485匯流排串列通信口,並集成了MODBUS標準通信規約
具有事件順序記錄功能,可記錄150條事件,數據掉電不丟失
具備完善的自檢功能,完整的異常記錄、事件記錄、操作記錄,所有信息掉電保持
外形小巧精細、結構合理,採用高等級、高品質的元器件及多層板技術和SMT工藝,使產品具有很高的電氣性能
內部集成零序電流(電壓)合成算法可外加零序PT(CT)也可不外加零序CT(PT),實現零序過流電壓保護。
採用精密合成算法,可通過按鍵MENU操作來實現V-V接法和Y型接法通用。
具有完整的斷路器操作迴路超低功耗

引用標準

GB6162-85 《靜態繼電器及保護裝置的電氣干擾試驗》
GB7261-87 《繼電器及繼電保護裝置基本試驗方法》
GB2887-89 《計算機站場地技術條件》
GB 14258-93 《繼電保護和安全自動化裝置技術規程》
GB 50062-92 《電力裝置的繼電保護和自動化裝置設計規範》
DL/T 527-2002 《靜態繼電保護裝置逆變電源技術》
IE870-5-103 《繼電保護信息接口標準》
GB /T15145-94 《微機線路保護裝置通用技術條件》
GB/T16435.1-1996《遠動設備及系統和接口(電氣特徵)》
GB /T17626.2 《靜電放電抗擾度試驗》
GB /T17626.3 《射頻電磁場輻射抗擾度試驗
GB/T17626.4 《電快速瞬變脈衝群抗擾度試驗
GB/T17626.5 《浪涌衝擊抗擾度試驗》
GB /T17626.6 《射頻場感應的傳導騷擾抗擾度試驗》
GB/T17626.8 《工頻磁場抗擾度試驗
GB /T17626-1998《電磁兼容試驗和測量技術》
GB/T14537-1993 《量度繼電器和保護裝置的衝擊與碰撞試驗》

裝置結構

結構
採用標準機箱,整面板、背插式結構,嵌入式、後接線安裝方式,強弱電隔離,大大加強了其產品的電氣性能。
外掛程式
本裝置的外掛程式上包括CPU外掛程式、AC和TRIP外掛程式:其中CPU外掛程式為裝置的核心,為高度集成的CPU,其中包括了RAM、Flash Memory和AD等晶片的功能;AC外掛程式包括電源和模擬量採集;TRIP外掛程式包括出口、開入和操作迴路。
CPU
1)CPU系統
CPU系統由微處理器CPU、RAM、ROM、Flash Memory等構成。包括高性能的16位微處理器CPU,大容量的ROM、RAM及Flash Memory,使得該CPU模件具有極強的數據處理及記錄能力,可以實現各種複雜的故障處理方案和記錄大量的故障數據,可記錄的事件數不少於500次。保護定值等運行配置信息也存入該存儲器中,這些信息在裝置掉電後均不會丟失。
2)開關量輸入及輸出部分
開入量分為內部開入和外部開入,內部開入採用DC5V開入,電源由裝置電源本身提供,外部開入採用一級光耦,實現DC220V直接輸入電平。
開出是用於驅動出口的繼電器, 共有2個,一個為跳閘繼電器,一個為合閘繼電器。
3)通信部分
本外掛程式內含通信速度極高、具備通用性接口的RS485匯流排網路晶片,RS485網為本裝置接入系統的主要通信接口。
4)時鐘迴路
外掛程式內設定了硬體時鐘迴路,採用的時鐘晶片精度高,並配有電池以掉電保持。
另外,CPU外掛程式採用了多層印製板及表面封裝工藝,外觀小巧,結構緊湊,大大提高了裝置的可靠性及抗電磁干擾能力。
開入、開出及操作迴路
1)外部開入迴路:設定有8路外部開入迴路,均採用DC220V直接開入方式,裝置軟體採取了防抖措施,避免了誤發信。
2)邏輯繼電器:邏輯繼電器由CPU外掛程式直接驅動,這類繼電器包括:跳閘繼電器、合閘繼電器。
3)操作迴路:DC220V或AC220為操作電源,它由各種操作迴路跳閘繼電器組成。其中包括了跳閘位置繼電器(TWJ)、合閘位置繼電器(HWJ)、手動跳閘繼電器STJ、跳閘保持繼電器TBJ、合閘保持繼電器HBJ等。跳閘、合閘保持電流的調整採用自適應方式,範圍0.5A~4A,採用此種電路避免了跳合閘參數變化後需更換相應繼電器的麻煩。
交直流迴路
1)直流逆變電源:DC220V電壓輸入經抗干擾濾波迴路後,利用逆變原理輸出本裝置需要直流電壓,且採用浮地方式,同外殼不相連。
2)模擬量採集:外部電流經隔離互感器隔離變換後,由低通濾波器輸入至模數變換器,CPU經採樣數字處理後,構成各種數字式保護繼電器,並實時計算各種測量值。UA、UB、UC 、U0 、IA、IB、IC、I0端子為保護模擬量輸入, Ia、Ib、Ic為測量模擬量輸入。
人機對話外掛程式(MMI)
人機對話(MMI)外掛程式主要功能是顯示保護CPU輸出的信息,本外掛程式上的顯示視窗採用四行,每行八個漢字的液晶顯示器,人機界面清晰易懂,配置通用的鍵盤操作方式,使得人機對話操作方便、簡單。本外掛程式上還配置了燈光指示信息,使本裝置的運行信息更為直觀。

主要技術指標

技術參數

額定工作電壓 AC220、DC220V或DC110V (訂貨註明)額定操作迴路電源 DC220V(DC110V AC110V AC220V需訂貨時註明)額定技術數據
a) 交流電流: 5A或1A (訂貨註明)
b) 交流電壓: 400V 或100V (訂貨註明)
c) 頻率: 50HZ
功率消耗
工作電源: 正常工作時,不大於5W;
保護動作時,不大於10W。
交流電流迴路: < 1VA/相 (IN =5A);
< 0.5VA/相(IN =1A);
交流電壓迴路: < 0.5VA/相;
精確工作範圍:
電流: 0.04In~20In
電壓: 0.4V~1.2Un
頻率: 0.9Fn~1.1Fn
時間: 0~100s
保護部分精度:
a) 定值精度: ≤±5%;
b) 時間精度: <±1% 整定時間+35ms
c) 整組動作時間: ≤35ms;
d) 頻率精度: ≤0.01Hz;
6) 測控部分精度:
a) 交流量精度: ≤±0.2%;
b) 有功無功: ≤±0.5%;
開關量輸入:
輸入類型: 無源
光電隔離輸入數量:8
工作電壓: AC220V、DC220V或DC110V
開出接點容量:
a)出口繼電器
觸點額定載流容量:250Vac/220Vdc,5A
輸出類型: 無源(空接點)
b)信號繼電器:
觸點額定載流容量:250Vac/220Vdc,5A
輸出類型: 無源(空接點)
通信接口
數目: 1
電氣特性: RS485
傳輸方式: 異步
通信協定: MODBUS
地址: 1~99
波特率: ≤1Mbps
通信介質: 雙絞線或光纖

環境參數

電氣環境:
絕緣電阻
在正常試驗大氣條件下,裝置的帶電電路部分和非帶電金屬及外殼之間,以及電氣無聯繫的各電路之間,用開路電壓500V的兆歐表測量絕緣電阻值;正常試驗大氣條件下,各迴路絕緣電阻應不小於100 MΩ。
介質強度
在正常試驗大氣條件下,裝置能承受頻率為50Hz, 試驗電壓2000V歷時1min的工頻耐壓試驗而無擊穿閃絡及元器件損壞現象。
衝擊電壓
在正常試驗大氣條件下,裝置的直流輸入迴路、交流輸入迴路、信號輸出觸點諸迴路對地以及迴路之間,能承受(1.2/50)μs的標準雷電波的短時衝擊電壓試驗,開路試驗電壓5kV,無絕緣損壞。
脈衝群干擾
裝置能承受GB/T14598.13-1998( idt IEC60255-22-1:1988)規定的1MHz和100kHz脈衝群干擾試驗。試驗嚴酷等級為Ⅲ級, 試驗電壓共模2.5Kv, 差模1kV。
輻射電磁場干擾
裝置能承受GB/T14598.9-1995( idt IEC60255-22-3:1989)中規定的嚴酷等級為Ⅲ級的輻射電磁場干擾試驗,即試驗場強為10V/m。
靜電放電干擾
裝置能承受GB/T14598.14-1998( idt IEC60255-22-2:1996)中規定的嚴酷等級為IV級,即接觸放電試驗電壓為8kV、允許偏差±5%,空氣放電試驗電壓為15kV、允許偏差±5%的靜電放電干擾試驗。
快速瞬變干擾
裝置能按GB/T14598.10-1996( idt IEC60255-22-4:1992)中規定的嚴酷等級為IV級快速瞬變干擾試驗,即試驗電壓為4kV,允許偏差±10%。
自然環境:
工作溫度:-25℃~+70℃
存儲溫度:-40~+85℃
濕度:5~95%RH
機械環境:
a) 工作條件:能承受嚴酷等級為Ⅰ級的振動回響、衝擊回響;
b) 運輸條件:能承受嚴酷等級為Ⅰ級的振動耐久、衝擊耐久、碰撞。
