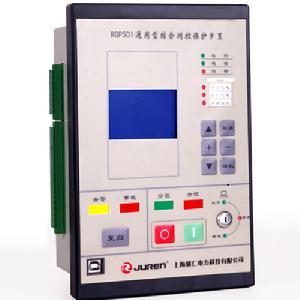

微機綜合保護裝置

微機綜合保護裝置

微機型保護裝置是用於測量、控制、保護、通訊一體化的一種經濟型保護;針對配網終端高壓配電室量身定做,以三段式無方向電流保護為核心,配備電網參數的監視及採集功能,可省掉傳統的電流表、電壓表、功率表、頻率表、電度表等,並可通過通訊口將測量數據及保護信息遠傳上位機,方便實現配網自動化;裝置根據配網供電的特性在裝置內集成了備用電源自投功能,可靈活實現進線備投及母分備投功能。

保護類型

定時限/反時限保護、後加速保護、過負荷保護、負序電流保護、零序電流保護、單相接地選線保護、過電壓保護、低電壓保護、失壓保護、負序電壓保護、風冷控制保護、零序電壓保護、低周減載保護、低壓解列保護、重合閘保護、備自投保護、過熱保護、逆功率保護、啟動時間過長保護、非電量保護等。

監控系統適用範圍

◆ 變電站綜合自動化系統

◆ 配電室綜合自動化系統

◆ 泵站綜合自動化系統

◆ 水電站綜合自動化系統

◆ 工業/工廠自動化系統

◆ 其它自動控制系統

型號案例分析

微機保護與測控裝置採用了國際先進的DSP和表面貼裝技術及靈活的現場匯流排(CAN)技術,滿足變電站不同電壓等級的要求,實現了變電站的協調化、數字式及智慧型化。此系列產品可完成變電站的保護、測量、控制、調節、信號、故障錄波、電度採集、小電流接地選線、低周減載等功能,使產品的技術要求、功能、內部接線更加規範化。產品採用分散式保護測控裝置,可集中組屏或分散安裝,也可根據用戶需要任意改變配置,以滿足不同方案要求。

微機保護裝置適用於110KV及以下電壓等級的保護、監控及測量,可用於線路、變壓器、電容器、電動機、母線PT檢測、備用電源自投迴路及主設備的保護、控制與監視。單元化的設計使其不但能方便地配備於一次設備,也可以集中組屏、集中控制。規範的現場匯流排接口支持多個節點協調工作,實現系統級管理和綜合信息共適用範圍

隨著科學技術手段的進步,和對適用環境更高要求,微機保護功能性也越趨完善。通用型微機綜合保護裝置可作為35KV及以下電壓等級的不接地系統、小電阻接地系統、消弧線圈接地系統、直 接接地系統的各類各類電器設備和線路的保護及測控,也可作為部分66KV、110KV電壓等級中系統的電壓電流 的保護及測控。
