概述

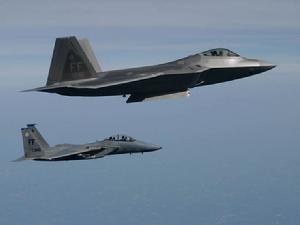

F-22AF-22，是美國空軍委託洛克希德、波音以及通用動力公司合作研製的新一代戰鬥機， 也是專家們所指的目前唯一面世的“第四代戰鬥機”，它將成為下世紀初葉的主戰機種。主要用途是壓取戰區制空權，因而也是F-15的後繼型號。1990年9月原型機首飛，最初計畫採購750架，經過兩肖減最後確定的採購數量是438架。1997年9月EMD型飛機首飛，預計2002年開始交付生產型飛機，2004年形成初步作戰能力，2013年交付第438架飛機。
歷史
該計畫原稱ATF，始於1982年，ATF要求，也是首次要求將以下五個特點集在一架飛機上，即低可探測性(隱身性)、高度機動性和敏捷性、使用軍用推力即可作超音速巡航(而不是只滿足於以往老型號的短時間超音速衝刺)、有效載重不低於F—15和具有飛越包括第三世界戰區在內的所有戰區的足夠遠的航程。面對如此先進的設計要求，F—22採用一切已有的世界級航空頂尖技術是毫無疑問的。經與F—23的競爭試飛，F—22中標，F—22的原型機試飛於1990年9月，如果順利的話，F—22可望於2001年服役，成為21世紀世界最好的戰鬥機，目前獲得訂貨224架。
設計

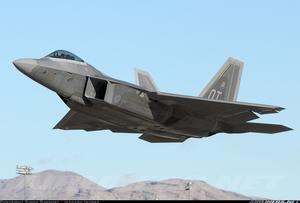

F-22F—22採用政黨雙垂尾雙發單座布局。垂尾向外傾斜27度，恰好處於一般隱身設計的邊緣。其兩側進氣口裝在邊條翼下方，與噴口一樣，都作了抑制紅外輻射的隱身設計，主翼和平尾採用一致的後掠角和後緣前掠角，都是小展弦比的梯形平面形，水泡型座艙蓋凸出於前機身上部，全部投放武器都隱蔽地掛在4個內部彈艙之中。
F—22尺寸:翼展13.56米；機身18.92米；機高5.00米；機翼面積78.80米。重量:額定起飛重量27.216公斤。動力裝置:兩台普惠公司的F119-PW-100帶加力的渦輪風扇發動機(2×13，900公斤力)。飛行特性:最高飛行速度1950公里/小時；近地最高飛行速度1480公里/小時；實際最大飛機高度18,000米；作戰半徑1,300～1,500公里；最大使用過載9.0。
結構特點
在平面內為帶高位梯形機翼的帶尾翼的綜合氣動力系統，包括彼此隔開很寬和帶方向舵並朝外傾斜的垂直尾翼，並且水平安定面直接靠近機翼布置。按照技術標準(小反射外形、用吸收無線電波的材料、用無線電電子對抗器材和小輻射的機載無線電電子設備裝備戰鬥機，其設計最小有交錯射面為0.1平方米左右。在機體上廣泛使用含熱塑(12%)和熱作用(10%)的聚合複合材料(KM)。在批生產的飛機上使用複合材料(KM)的比例(按重量)將達35%。兩側翼下菱形截面發動機進氣道為不可調節的進氣道，為敷設發動機壓氣機冷壁進氣道呈S形通道。發動機二維噴管，有固定的側壁和調節噴管橫截面積及按俯仰±20°角偏轉推力矢量而設計的可動上調節板和下調節板。
技術數據
全長 18.92m全寬 13.56m
全高 5m
空重 13636Kg
最大起飛重量 27273Kg
超音速巡航時飛行速度 1590km/h
高空最大飛行速率 2335km/h
海平面最大飛行速率 1482km/h
升限 15240m
電子設備
F-22A按TRW公司通用手冊研製的整套綜合機載無線電電子設備包括:中央數據綜合處理系統；綜合通訊、導航和識別系統ICNIA和包括無線電電子對抗系統的全套進行電子戰的設備INEWS；具高分辨力的機載雷達AN/APG-77和光電感測器系統EOSS，兩個雷射陀螺儀的超黃蜂LN-100F慣性導航系統(HHC)。機載雷達為帶電子掃描的主動定相天線陣，它包含了1000多塊模組，其中使用了超高頻率範圍的單一積分系統技術。為提高隱蔽性，設計有雷達站被動工作狀態，它保證雷達站以主動狀態工作時使信號更不容易被截獲。飛行員座艙內的自動儀表設備包括4台液晶顯示器和廣角儀表起飛著陸系統。
對F—22的試驗改良是十分細緻和周到的，因為美國空軍說“F—22並非今日所需，而是為了對付明天的威脅。因此，我們不是為了解決今天的問題在研製，而是要回答今天所能預料的明天會出現的所有可能的問題。我們考慮的是美國空軍明天的空中優勢。因此F—22必須組合有最好的隱身、超音速巡航。一體化航空電子、敏捷性以及作為制空權所需的對空、對地致命的打擊和支援性。”
F—22的戰鬥損耗率在十年後僅為F—15的二十分之一，維護人員將減半，一個中隊20年中的維持成本將比F—15少5億美元。
F-22“猛禽”戰鬥機武器系統

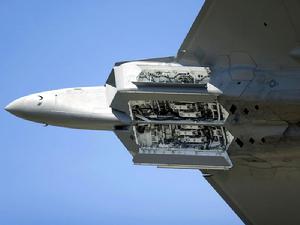

武器艙飛機上有一門內裝機關炮M61A2(用口徑20毫米機關炮M61AI的長炮筒方案)和三個內部武器艙:兩個武器艙沿進氣道安排(每個艙可容納一枚安裝在伸縮自如自動安全裝置上的AIM-9M火箭)，另一個武器艙在機身的下部，可容納4枚火箭AIM-120AAMR-AAM或安裝在自動控制裝置上的6枚AIM-120C(中部艙的另一配備方案，可以按454公斤重量配備2枚AIM-120C飛彈和兩枚JDAM-1000)飛彈。在4個機翼下的懸掛裝置吊架上可以安排4枚AIM-120A飛彈、8枚AIM-120C飛彈和副油箱。
F-22的航空電子系統採用“寶石柱”計畫取行的系統構形研究成果和許多新技術。這種可重構的系統構形，用外場可更換模件(LRM)取代了外場可更換部件(LRU)。各模件分別承擔整個航空電子系統的一部分工作，各模件承擔的工作與飛機執行任務時的飛行階段密切相關。而且當某個模件發生故障時，可使用其他政黨模件來承擔這一階段最重要的功能，從而提高了系統工作的可靠性。
F-22戰鬥機AN/APG-77雷達是1個用於探測目標的有源相控陣系統。它通過集中式數據處理系統與其他感測器和航空電子設備一起工作。處理器控制天線發射和接收波束的圖形，以及處理接收的雷達數據。APG-77雷達的技術基礎是超可靠雷達(URR)計畫和空軍的有源相控陣雷達試驗。超可靠雷達的獨特的特點是德克薩斯儀表公司的固態相控陣(SSPA)天線。每個輻射元件的獨立發射和接收是這種系統設計中的創新之處，並確保提高了靈活性、小的雷達反射截面積和寬的頻帶。
據稱，F—22可選掛“響尾蛇”和AIM-120等先進的空對空飛彈、450千克聯合直接攻擊炸彈。固定武器30年一成不變—仍是1門6管M61A2“火神”機炮。每次飛行，可在每個內部彈艙中掛1~2枚AIM-120或1~2枚“響尾蛇”飛彈。如不考慮隱身問題，另可在翼下增設4個掛架，每個掛架可掛彈2300千克，它像征著一隻6000加侖油箱或2枚飛彈。
F—22可以在下個世紀進行“超視距作戰”，美國空軍對此充滿信心並已接近成功。它甚至認為如果F—22早問世十年，那么海灣戰爭可能打不起來。
