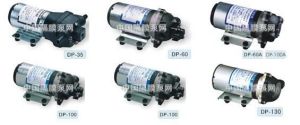

產品簡圖
型號：DP 微型隔膜泵特點
1.噪音低、耐腐蝕、壓力高,自吸高度5m.2.介質溫度可達60℃.
3.允許乾運轉.
4.內裝壓力開關以保護泵運轉時不受損壞.
5.內裝溢流閥控制泵的正常運行.
6.拆裝方便.
7.採用安全低電壓,保證人身安全.
用途
1.適用於家用自來水增壓、汽車沖洗、輪船上海水淡化.2.適用於反滲透純水機、水處理設備、過濾機、噴霧裝置、化工計量加液及衛生、環保、印刷等行業中使用.
安裝指南
1.安裝時,需拔出隔膜泵進出口的封蓋.2.裝有隨泵附帶的進出口接頭,DP-130 DP-125 DP-100 DP-60型隔膜泵進出口採用ZG3/8″外牙G29/64″彎管接頭;DP-35隔膜泵進出口採用3/8″外牙軟管接頭.
3.泵應按水平安裝;如需垂直安裝時,泵頭應朝下.
4.在泵的進出管道中安裝一個過濾器,這是泵有效使用的保證.(DP-35型泵頭內已裝有過濾網,無需安裝過濾器).
5.泵的底座分尼龍底座,鐵底座橡膠腳柱.
外形尺寸
DP-35（尼龍底座）DP-35（鐵底座、橡膠腳柱）
DP-100、DP-60（尼龍底座）
DP-100、DP-60（鐵底座、橡膠腳柱）
DP-100A、DP-60A（尼龍底座）
DP-100A、DP-60A（鐵底座、橡膠腳柱）
DP-125（尼龍底座）
DP-125（鐵底座、橡膠腳柱）
性能參數
型號 電壓(VDC) 最大出流
(A) 最大流量
GPM/(LPM) 轉速
(r/min) 最高壓力
psi/(MPa) 吸程
(m) 調壓開關
(MPa) 功率
(W)
DP-35 12 7 2.5/(9.5) 1200 35/(0.24) 5 35(0.24) 40
24 4.8 3.2/(12) 1300 35/(0.24) 5 35(0.24) 40
DP-60 12 6.0 1.3/(5.0) 1200 60/(0.42) 5 60(0.42) 40
24 3.0 1.3/(5.0) 1200 60/(0.42) 5 60(0.42) 40
DP-60A 12 3.5 0.8/(3.0) 375 60/(0.42) 5 - 20
DP-100(A) 24 1.1 0.32/(1.2) 375 100/（0.68） 5 100（0.68） 10
DP-100 24 1.1 0.32/(1.2) 375 100/（0.68） 5 100（0.68） 10
DP-125 24 1 0.26/(1.0) 375 125/（0.86） 5 125（0.86） 10
DP-130(B) 12 2.2 0.45/(1.7) 470 130/（0.90） 5 125（0.86） 15
DP-130 24 1.2 0.45/(1.7) 470 130/(0.90) 5 / 15
12 2.2 0.45/(1.7) 470 130/(0.90) 5 / 15
註：1、如有用戶需要24VAC隔膜泵，可在訂單中說明；
2、單位換算：GPM-加侖/分；L/min-升/分；psi-磅/平方英寸；1加侖（美國）=3.785升；1MPa=145psi
3、本公司備有各類型的變壓器，若用戶無系統變壓設備，可增購適用變壓器，以使隔膜泵正常運轉。
