AT91SAM9G45簡介
AT91SAM9G45特性
AT91SAM9G45支持用於程式和數據存儲的最新一代DDR2以及NAND快閃記憶體接口。 內部133 MHz多層匯流排架構與37條DMA通道、一個雙路外部匯流排接口以及分散式存儲器密不可分，其中，存儲器包括可配置為緊耦合存儲器（TCM）的64-KB SRAM。該匯流排架構可保持處理器以及高速外設所需的高頻寬。I/O支持1.8V或3.3V工作電壓，可針對存儲器接口以及外設I/O而單獨配置。 本特性讓用戶從此不再需要任何外部電平位移器（Level Shifter）。 此外，它還支持0.8球間距封裝，從而能夠實現低成本PCB製造。 AT91SAM9G45功率管理控制器包含高效的時鐘門控（Clock Gating）以及後備電池部分，可在活動與待機模式下最大限度降低功耗。
AT91SAM9G45的串口控制器均帶有RS485通信模式功能，這種功能的套用可以實現在系統下實現RS485精確套用，減少系統下為RS485通信方向帶來的系統開銷及不便性，可以實現很精確的收發切換。
雙匯流排架構是這款晶片的又一大特色，在不影響最小系統工作的情況下，外圍設備的通信均通信DMA功能得以實現，對系統的穩定性及系統的通信效率有很好的表現。
AT91SAM9G45最新產品

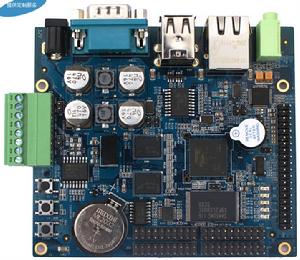

SBC6845工業單板機
- Atmel AT91SAM9G45（ARM 926EJ-STM，主頻400MHz）工業級晶片，兼容AT91SAM9M10處理器- 板載128MB DDR2 SDRAM、256MB NandFlash、4MB DataFlash
- 外擴精準RTC，支持多種尺寸LCD液晶屏顯示，CPU支持最大解析度1280*860- 板載5路串口(其中COM2作為RS485），1路CAN-Bus匯流排接口，1路網口，並支持多種通信方式
- 外擴1路SPI匯流排、1路IIC匯流排、1路PWM信號、1通道10Bit ADC
- 支持Linux2.6.30/WinCE 6.0 作業系統並提供全部板載外設驅動程式說明及相關測試程式
SBC6845完全按照工業標準設計，可在-40℃~85℃寬溫溫度範圍內穩定工作，滿足工業級產品的各種套用需求，在工業控制、現場通訊、數據採集分析、儀表儀器等各種領域得到廣泛套用。
結構框圖
硬體特性
CPU單元：Atmel AT91SAM9G45工業處理器晶片
400MHz ARM926EJ-S
擴展精準RTC，外置備用電池（CR2032,默認不配）
存儲器：
128MB DDR2 SDRAM
256MB NandFlash
4MB DataFlash
高速SD卡接口，支持熱插拔
通信接口：
5路串口 DEBUG：3線 RS232串口（可定製為TTL）
COM0： 3線 TTL串口（可定製為RS232）
COM1： 5線 TTL串口（可定製為RS232）
COM2： 3線 RS485串口，帶隔離（可定製為TTL）
COM3： 3線 RS232串口（可定製為TTL）
1路乙太網（CPU內部自帶控制器，10/100Mbps 帶燈）
2路USB HOST（支持USB鍵盤，USB滑鼠，支持熱插拔）
1路CAN-BUS（1路電源隔離CAN-Bus2.0匯流排）
顯示接口：
LCD CPU支持最大解析度1280*860
顏色位數16位RGB模式
出貨選配4.3寸和7寸
輸入輸出接口：
鍵盤接口（6x6矩陣鍵盤）
觸控螢幕（4線電阻式觸控螢幕）
Buzzer（1路蜂鳴器）
Audio Out（支持MP3格式音頻播放）
GPIO（16個GPIO（都來自CPU））
通用接口：
復位按鍵
LED指示燈（板載電源指示、工作狀態指示）
2路IO按鍵
擴展接口：
1路SPI匯流排
1路IIC匯流排
1路PWM
1路採集輸入（ADC）（1通道10位AD轉換控制器）
其它配置：
實時時鐘（RTC）（獨立實時時鐘模組，設有備用電池）
系統電源（默認支持DC12V電源輸入）
電氣特性：
工作溫度：-40~85°C
存儲溫度：-40~85°C
環境濕度：0%~90%，非冷凝
PCB機械尺寸：106.5(L)x94(W)mm
電氣指標：+12Vx0.16A<不帶LCD>
系統指標：符合CE、FCC、CCC性能指標
軟體特性
Linux軟體特性| 項 目 | 特 性 | 描 述 |
| 啟動代碼 | 版 本 | u-boot 1.3.4 |
| 啟動方式 | 支持從Dataflash啟動 | |
| 下載方式 | 支持從網路下載核心及檔案系統 | |
| 更新核心 | 可燒寫映像到NandFlash、Dataflash | |
| 更新檔案系統 | 支持燒寫Yaffs2格式檔案系統到NandFlash | |
| 核心 | 版本 | Linux 2.6.30 |
| 支持檔案系統格式 | ROM/CRAM/EXT2/RAMDISK/YAFFS2/FAT32 | |
| serial | 五串口驅動，其中一路是5線串口帶硬體流控 | |
| RS485 | RS485驅動 | |
| RTC | 硬體時鐘驅動，掉電保存並恢復系統時間 | |
| 乙太網口 | 10/100M乙太網卡驅動（CPU自帶網路控制器） | |
| LCD | TFT LCD驅動，支持480x272、640x480、800x480、800x600 | |
| Touch screen | 電阻式觸控螢幕驅動 | |
| 音頻 | 音頻驅動 | |
| SD card | SD card 驅動 | |
| USB Host | USB常規設備驅動 | |
| CAN | 外擴CAN匯流排驅動，提供驅動及測試程式 | |
| Keypad | 6x6矩陣鍵盤驅動 | |
| LED | 用戶LED指示燈驅動 | |
| Buzzer | 蜂鳴器驅動 | |
| GPIO | 提供驅動 | |
| 檔案系統 | 檔案系統格式 | yaffs2檔案系統，可讀寫檔案系統 |
| 網路協定 | TCP/IP | 完整的TCP/IP協定 |
| 配置系統和服務 | Network Ping | Ping 命令，用於檢查網路系統 |
| Ifconfig,route,inetd | 用於網路配置及相關服務程式 | |
| Login,sh,echo,discard | 登錄各其它程式 | |
| 基本工具 | Linux常用命令 | Cat,chmod,discard,echo,flashwrite,flashfsd, Free,genhtml,init,kill,loader,Ls,mkdir,mount, ps,reboot,rm,smanaged,sysconf,yes,insmod, Ismod,rmmod |
| 項目 | 特 性 | 描 述 |
| 啟動代碼 | 版 本 | eboot（wince 6.0） |
| 啟動方式 | 支持從Dataflash，NandFlash啟動 | |
| 下載方式 | 支持從網路、VS2005、SAM-BA下載WINCE | |
| 作業系統 | 版本 | WINCE 6.0 |
| Serial | 五串口驅動 | |
| RS485 | RS485驅動 | |
| RTC | 硬體時鐘驅動，掉電保存並恢復系統時間 | |
| 乙太網口 | 10/100M乙太網卡驅動(CPU自帶網路控制器) | |
| LCD&TSP | TFT LCD 觸控螢幕驅動 | |
| 音頻 | 音頻驅動 | |
| SD Card | SD card 驅動 | |
| USB Host | USB常規設備驅動 | |
| CAN | 外擴CAN匯流排驅動，提供驅動及測試程式 | |
| GPIO | GPIO驅動 | |
| Keypad | 6x6矩陣鍵盤驅動 | |
| LED | 用戶LED指示燈驅動 | |
| Beep | 蜂鳴器驅動 |
套用領域
工業控制終端
智慧型儀器儀表
數據採集分析
醫療方面產品
遠程抄表系統集中器
網路終端
