結構特點

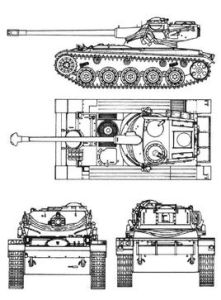

該坦克車體為鋼板焊接結構,前上裝甲板有2個艙口,左面是駕駛員艙口,右面是動力傳動裝置檢查艙口。駕駛員艙蓋安裝3個潛望鏡,中間1個可換成紅外或微光駕駛儀。
該坦克採用了FL-10搖擺式炮塔,炮塔位於車後,由上、下兩部分組成,下炮塔裝於車體上,用一般的滾珠座圈支撐,上炮塔利用耳軸裝於下炮塔突起部的槽中,並與火炮剛性連線。因此,炮塔的上部可同炮身一起在垂直方向運動。該炮塔的優點是可以降低炮塔高度、縮小炮塔座圈直徑(座圈直徑為1475mm)。因而也相應減小了坦克的車寬、減輕了重量,同時還便於實現裝彈自動化;缺點是炮塔密封困難、高低射界較小、防彈能力也差。車長位於炮塔內左側,有關球形的指揮塔艙蓋,並使用8個潛望鏡觀察。炮手在其右側,使用2個潛望鏡觀察。
該坦克安裝1門75mm火炮,火線高1820mm,有炮口制退器並採用自動裝彈機構。該炮由炮塔後部
的2個鼓形彈艙供彈,每個彈艙裝有炮彈6發。火炮發射後,空彈殼可經炮塔後視窗自動拋出。火炮配有穿甲彈和榴彈,彈藥基數37發,而後期生產的車輛又增加到44發。輔助武器為1挺7.5mm或7.62mm並列機槍,機槍彈3600發。炮塔兩側各裝有2具煙幕彈發射器。
60年代初,法國還在該坦克的FL-12搖擺炮塔上安裝了90mm F3火炮。該炮有炮口制退器、熱護套
等,可發射尾翼穩定脫殼穿甲彈、破甲彈、榴彈、煙幕彈和照明彈。彈藥基數34發,其中21發裝在炮塔內、12發裝在車體內。輔助武器為1挺7.5mm或7.62mm並列機槍,機槍彈4000發。
該坦克採用雷諾(Renault)公司8Gxb型8缸水冷汽油機,最大功率184kW(250馬力)。動力傳動部
分在車體前右部呈Г形布置,因而車高才2.300m。傳動裝置採用5檔機械式變速箱和克利夫蘭
(Cleveland)型差速式轉向機。懸掛為獨立扭桿式,有5對掛膠負重輪,主動輪在前、誘導輪在後。鋼製履帶板,必要時可安裝橡膠襯墊。
該坦克沒有三防裝置,也不能涉深水,還未裝夜視儀器,因而許多國家在購買AMX-13之後又增添
了炮手紅外瞄準鏡和紅外探照燈等。目前,生產的該坦克安裝有被動式夜間瞄準鏡和夜間駕駛儀、TCV29雷射測距儀和戰場瞄準自動顯示器等。
性能數據
型號AMX-13(75mm炮) AMX-13(90mm炮)AMX-13(105mm炮)
乘員3人
戰鬥全重15000kg
淨重13000kg
單位功率⒓25kW/t
單位壓力74.56kPa
車長(炮向前)⒍360m
車體長⒋880m
車寬⒉500m
車高(至指揮塔頂)⒉300m
車底距地高0.370m0.470m
履頻寬350mm
履帶中心距⒉159m
履帶著地長⒉997m⒉800m
公路最大速度60km/h64km/h(柴油機)
60km/h(汽油機)
燃料儲備480L
公路最大行程350~400km350~400km(汽油機)
500~550km(汽油機)
涉水深0.6m
浮渡能力無
爬坡度60°
攀垂直牆高
向前0.65m
向後0.45m
越壕寬⒈6m
發動機
生產公司雷諾(Renault)通用汽車(GM)公司
型號SOFAM 8G×b6V-53T
?類型8缸水冷汽油機6缸水冷渦輪增壓柴油機
?功率/轉速184kW/3200r/min206kW/2800r/min
傳動裝置類型手動機械式
?前進檔/倒檔數5/1 5(4個同步檔)/1
轉向裝置類型克利夫蘭差速式轉向機
離合器單片式
懸掛裝置類型扭桿
主要武器口徑/類型/數量7.5mm或7.62mm/機槍/1挺
防空武器口徑/類型/數量7.5mm或7.62mm/機槍/1挺(任選)
煙幕彈發射器總數量2×2具
彈藥基數
炮彈 34發
機槍彈 4000發
發煙彈 12發
炮塔驅動方式 液壓,手動應急 液壓,手動應急
炮塔旋轉範圍 360° 360°
主炮俯仰範圍 -5°~+12.5°
炮塔最大迴轉速度 360°/12s
炮塔最大俯仰速度 5°/s
車長超越控制 有 有
火炮穩定器 無
車長瞄準鏡 L961型望遠鏡, M212型望遠鏡,
放大倍率1.5×和6× 放大倍率1.5×6×
炮手瞄準鏡 L862型望遠鏡, M213型望遠鏡,
放大倍率7.5× 放大倍率7.5×t和
TCV107雷射測距儀
相關信息
裝甲結構類型/厚度/水平傾角/材料
車體前上 均質/15mm/35°/鋼板
車體側部 均質/20mm/鋼板
車體頂部 均質/10mm/鋼板
車體後部 均質/15mm/鋼板
炮塔正面 均質/25mm/45°
炮塔側面 均質/25mm
炮塔頂部 均質/10mm
三防裝置 無
電氣系統電壓 24V
蓄電池數量/電壓/總容量 4個/12V/190Ah
