概述

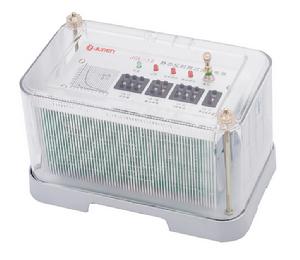

靜態反時限過流繼電器是具有反時限特性，用於發電機、變壓器及輸配電系統的繼電器保護裝置中。在設備過負荷或短路時，能按預定的時限可靠動作，發出信號或切除故障部分。
靜態反時限過流繼電器正常工作環境
1、環境溫度：－10℃～＋50℃；
2、相對濕度：不大於90％；
3、大氣壓力：86kPa～106kPa；
4、使用地點不出現超過GB/T14537規定的嚴酷等級為1級的振動。
5、周圍環境：不允許有陽光直射、雨和水的沖洗，無爆炸危險的介質，不應含有能腐蝕金屬、破壞絕緣和表面塗覆層 的介質及導電介質，不允許有明顯的水氣，不允許有嚴重的黴菌存在。
主要技術指標
1、額定值：50Hz交流5A，波形畸變不超過2%。
2、過流整定範圍為2-9.9A(無輔助電源)，級差為0.1A,電流整定值誤差不大於±3％。
3、速動倍數整定範圍為2-9.9倍，級差為0.1倍，電流速動整定值誤差不大於±3％。
繼電器的速動電流用電流整定值的倍數表示：速動電流=速動倍數×整定電流。
4、速動動作時間：繼電器任一整定點上，在1.2倍速動電流時的動作時間不大於50ms。
5、返回係數：不小於0.9。
6、反時限特性曲線動作方程：
t：反時限動作時間 K：延時曲線系數（整定範圍0.1～9.9）
Is：整定電流值 I：實際輸入電流值 （註：I/Is 不大於1.2為不推薦使用段）
7、反時限特性時間整定誤差：
a) 當 I/Is＜2 時,平均誤差不大於10%；
b) 當 I/Is＞2 時,平均誤差不大於5%+30ms。

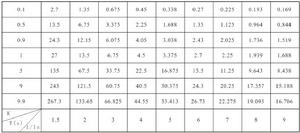

8、典型反時限特性，見下表：
安裝和接線須知
1、為確保繼電器在使用中性能穩定及質量可靠，在使用之前一定要進行檢查和測試。方法如下：
a、從包裝盒中取出繼電器。
b、檢查繼電器外觀是否完好，殼內有無凝露，內部元器件有無損壞。
c、確定繼電器外觀無損壞後，方可進行各測試及通電檢查。
d、檢查測試內容可根據實際情況而定, 包括整定值、延時時間、絕緣、耐壓等內容，檢查方法應遵循JB3346-83《反時限過流繼電器技術條件》和其它有關標準以及說明書中有關技術指標的規定。
2、檢查測試結束後，即按以下步驟進行安裝。
a、首先應熟悉繼電器的各接線端子，再檢查安裝尺寸是否匹配。
b、根據使用要求接好外部接線。
c、經檢查確信接線無誤後，方可對電路進行通電試驗，以檢查其功能是否正確。
3、為確保全裝正確可靠, 安裝結束後應進行仔細檢查。檢查內容包括：繼電器放置是否平衡；罩殼是否有破損；螺釘、螺母是否有鬆動；接線是否牢固等。檢查確信正常後，方可投入使用。
