概述
JGL-10/Ⅱ(HGL-10/II)系列帶時限靜態兩相過流繼電器（定時限和反時限的總稱）適用於電網供電系統中

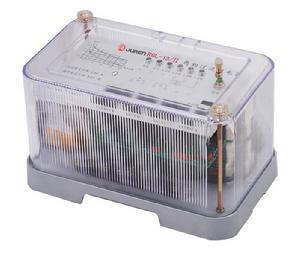

兩相過流繼電器圖片繼電器型號分類及含義
表1：繼電器型號與被替換老型號對照表
| 型號 | 輔助電源 | 出口形式 | 替代型號 |
| JGL-11/Ⅱ或HGL-11/II | 不需輔助電源 | 一動合 | 兩個GL-11、21 |
| JGL-12/Ⅱ或HGL-12/II | 不需輔助電源 | 一動合 | 兩個GL-12、22 |
| JGL-13/Ⅱ或HGL-13/II | 不需輔助電源 | 一動合一信號 | 兩個GL-13、23 |
| JGL-14/Ⅱ或HGL-14/II | 不需輔助電源 | 一動合一信號 | 兩個GL-14、24 |
| JGL-15/Ⅱ或HGL-15/II | 不需輔助電源 | 一轉換 | 兩個GL-15、25 |
| JGL-16/Ⅱ或HGL-16/II | 不需輔助電源 | 一轉換一信號 | 兩個GL-16、26 |
主要技術指標
1、 額定值：50HZ交流5A，波形畸變不超過2%。
2、 過流整定範圍：2-10A,級差為0.1A。電流整定誤差不大於±3%。
3、 速斷倍數整定範圍：2-9.9倍，級差為0.1倍。電流速斷整定誤差不大於±4%。
4、 速動動作時間：繼電器任一整定值上在1.2倍速動電流時動作時間不大於50ms。
5、 返回係數：不小於0.85.
6、 功率消耗：在額定電流時功率消耗不大於8VA.
7、 觸點接通容量：在直流電壓不超過250V時，該產品觸點能連續接通電流為10A。
8、 觸點斷開容量：在電壓不超過250V的感性負荷中，該產品觸點能分斷容量為50W。
9、 介質強度：在標準試驗條件下，各導電部分連在一起對外露費帶電金屬部分及外殼之間應能承受交流有效值2000V/50HZ的試驗電壓，歷時1min無絕緣擊穿或閃絡現象。
10、 絕緣電阻：在標準試驗條件下，繼電器各導電部分對外露非帶電金屬部分及外殼之間，用開路電壓為500V的測試儀測其絕緣阻值應不小於20M
整定方法及注意事項
起動電流整定起動電流整定開關為最左一組撥碼開關(共三片)，左面一片表示10A級，中間一片表示1A級， 右面一個表示0.1A級。若其值為0、5、6，則其整定值為5.6A。注意其範圍為無輔助電壓產品2-20A，級差是0.1A級。
反時限特性曲線K值整定K值整定開關為最左第三組撥碼開關(共三片), 左邊一片為表示10級；中間一片表示
1級；右邊一片表示0.1級。本產品K值整定範圍為0.1~99.9，(舉例)比如其值設定為50.0，過流動作值設定為05.0，輸入實 際電流為30A時那么它的延時時間為13.5秒，但其速斷倍數值應設定為6倍以上。
速動倍數選擇開關為左第二組撥碼開關，其範圍為2-9.9倍，撥碼左邊一個表示1倍，右邊一個 表示0.1倍。當其值為3、0時則為3倍。若設定電流為2.6A，速動倍數為3倍，則當電流達到3×2.6=7.8時，會不經延時而直 接動作。注意，無輔助電源產品速動後斷電方可返回。
使用注意事項a、無輔助電源產品測試應注意方法：當用變壓器作為電流源時, 要求變壓器的次級匝數與電流互感器的次級 匝數相當，否則就會由於阻抗不匹配而產生較大的誤差，測試速動的動作速度時，若採用電流通斷法進行測量，由繼電器 內部工作電源需要一定的建立時間，會產生較大的誤差，而在正常工作時，由於工作電源是存生的，速度會快得多。同 理，在用通斷法測量延時時間時，也會產品誤差。
b、無輔助電源產品的動作指示：當繼電器的速斷出口和延時出口後，繼電器面板上的動作指示燈會保持動作 記錄；在繼電器動作返回後，動作指示燈需 手動復歸。
工作原理
兩相過流繼電器可將A、C兩相過流信號同時輸入，兩相電流具有相同的整定條件，該繼電器具有自動選擇兩相中故障較嚴重的一相作為保護對象並把信號進行運算處理，來決定繼電器輸出動作情況。繼電器動作後，有動作指示並記憶故障是A相還是C相特性。
