一、特點
全新導軌式繼電器系列具有下列特點：
1 、全新安裝方式，可導軌型安裝也可固定安裝，安裝美觀，體積小。接線方便直觀，
2、採用高性能密封繼電器，防潮，防塵，不斷線，可靠性高。
3、動作電壓準確，返回係數高，無抖動，功耗低，多個接點同時動作或返回（可控性100%）。
4、繼電器動作後有燈光指示、有電源指示。
5、繼電器的電氣壽命和機械壽命長。
6、絕緣耐壓水平高。觸點容量大，觸點接觸電阻小。
7、抗干擾特性好，可適用於強幹擾或電源電壓質量很差的場所。
8、不用像老型號為觸點形式設計考慮，新型多觸點形式，方便選型。
按種類有:
JZ-7G導軌型中間繼電器中間繼電器分速動型常規繼電器、通電延時型中間電器繼電器、斷電延時中間繼電器等。
JZ-7G系列中間繼電器用於各種保護和自動控制裝置中，以增加保護和控制迴路的觸點容量。
本系列中間繼電器採用靜態電子控制迴路控制多個密封進口中間同時導通或斷開。JZS-7G系列導軌安裝中間繼電器用於各種保護和自動控制裝置中，以增加保護和控制迴路的觸點容量。
本系列中間繼電器採用靜態電子控制迴路控制多個密封進口中間同時導通或斷開。具有以下性能和特點：。可根據需要自由調節通電延時或斷電延時的時間。儲能延時型中間繼電器，通電瞬間電容儲能，繼電器通過數字電路根據用戶設定去控制中間繼電器斷開或動作，從而達到延時目的。

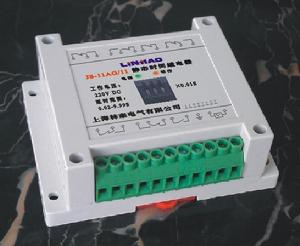

JS-11AG導軌型時間繼電器時間繼電器分長、短時間延時繼電器、電晶體時間繼電器、帶速動型時間繼電器。採用靜態電子控制迴路控制多個密封進口中間同時導通或斷開。
1、用途
導軌型型時間繼電器用於電力系統繼電保護或自動化線路中，使被控制設備或電路的動作得到所需要的延時，實現主保護和後備保護的選擇性配合。
2、繼電器具有如下特點
a 主電路由石英晶體諧振器和中規模CMOS數字積體電路構成。具有極高的延時準確度和穩定性。可以將階段式繼電保護的配合時間級差壓縮0.1秒。
b 具有很高的抗干擾能力和可靠性，不存在DS型電磁式時間繼電器發卡拒動的缺陷。
c 採用數字撥碼開關進行延時整定，非常直觀簡便。
d 具有相當寬的延時範圍，便於選用。
e 具有功耗低的特點，無需外接電阻。
f 安裝形式及為方便。適合各種場合。
g 具有抗直流電源抖動功能。
h 該繼電器系電磁式時間繼電器的更新換代產品，可以替代市場上各種時間繼電器。

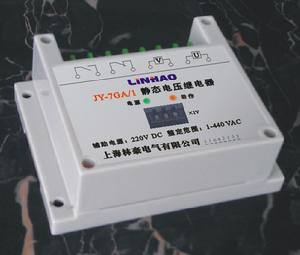

導軌型電壓繼電器電壓繼電器分有源電壓繼電器和無源電壓繼電器。
導軌型電壓繼電器(以下簡稱繼電器)用於發電機、變壓器和輸電線路的繼電保護裝置中，作為過電壓保護或欠電壓閉鎖的啟動元件。
1.2 特點
a．主迴路由積體電路構成，具有極高準確度和返回係數，且動作速度快，功耗小，整定範圍寬，作為欠電壓繼電器使用時，無振動、觸點粘連及脫軸等現象。
b．採用撥盤開關整定，直觀方便。
c．具有較高的抗干擾能力和可靠性。
d．繼電器的殼體，含端子接線，完全替代市場上所有電壓繼電器系列。方便直觀。
無源電壓繼電器的主要特點
◇ 無需直流輔助電源，徹底解決了來自直流電源的干擾及發熱問題，極大地提高了工作的可靠性。
◇ 主迴路由厚膜電路構成。具有極高準確度、返回係數。且動作速度快、功耗小、整定範圍寬、作為低電壓繼電器使用時，無振動、觸點粘連、脫軸現象。
◇ 該繼電器採用撥碼開關進行整定，直觀方便。
◇ 具有很高的抗干擾能力和可靠性。

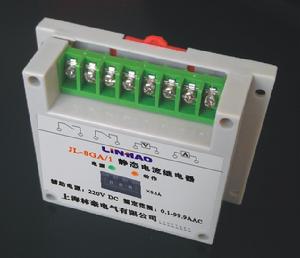

導軌式電流繼電器導軌式系列積體電路電流繼電器用於發電機、變壓器和輸電線的過負荷和短路保護裝置中，作為測量元件。本繼電器為積體電路靜態型繼電器，因而精度高，功耗小，動作快，返回係數高，整定直觀方便、範圍寬，可以替代更換電磁型電流繼電器，但必須提供直流輔助電源。
直流輔助電源採用逆變電源，具有功耗小，抗干擾強，散熱性能好的特點。
無源導軌式電流繼電器的主要特點
a 無需直流輔助電源，徹底解決了來自直流電源的干擾及發熱問題，極大地提高了工作的可靠性。
b 主迴路由厚膜電路構成。具有極高準確度、返回係數。且動作速度快、功耗小、整定範圍寬、作為低電壓繼電器使用時，無振動、觸點粘連、脫軸現象。
c 該繼電器採用撥碼開關進行整定，直觀方便。
d 具有很高的抗干擾能力和可靠性。

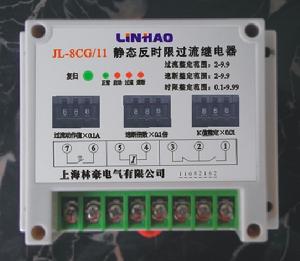

JL-8C導軌型反時限過流繼電器導軌式過電流繼電器分反時限過流繼電器和定時限過流繼電器，目前是市場上的最新產品。功能在原來一樣的原理上，將體積縮小3分之2.極大的方便客戶的選型。新型過電流繼電器款式新穎，新能卓越。使用方便、直觀。實是替換所有過流繼電器的最理想產品。
導軌式過電流繼電器(以下簡稱繼電器)。採用常規積體電路和數字電路構成，其I-t延時特性符合國家學會IEC255-4標準，同時考慮到國內電磁型(GL型)反時限過電流繼電器的互換性，也可以根據實際系統運行要求提供非標準反時限特性的繼電器。該系列每個繼電器都配備有低超越的速斷出口。當與其他類型繼電器配合可構成不同類型的保護功能。因此可適用於各種類型的電力設備的繼電保護。
目前，我國電力系統35kV以下電壓等級的輸電系統，保護的裝置一般採用不完全星形接線的電流保護，保護多採用過流速斷，其中過流保護一般為定時限或反時限，考慮國內繼電保護傳統習慣，本繼電器採用二相式電流保護，過流保護可經選賊反時限或定時限，兩相的過流和速斷都可以獨立整定，過流和速斷獨立跳閘出口，並具有告警信號輸出接點。
工作原理
CT二次電流經變換器形成弱電壓，反時限起動電流整定，濾波，整流，濾波並自動取出最大故障相電流，送入電平檢測形成開放迴路，特徵量插入迴路以形成不同類型的反時限特性曲線，V-F迴路送入計時器，當與整定延時一致性，符合電路送出一個脈衝信號至放大器驅動KF反時限出口繼電器。速斷整定並自動取出最大故障相電流送至積分電平檢測器，與預置電平判別後，送出一脈衝信號至放大器驅動KS速斷出口繼電器。
該繼電器具有以下特點：
1、 無直流輔助電源；
2、 完全採用撥盤開關進行整定，方便直觀；
3、 具有很強的抗干擾能力；
4、 不存在原電磁型過流繼電器的機械部分發卡現象；

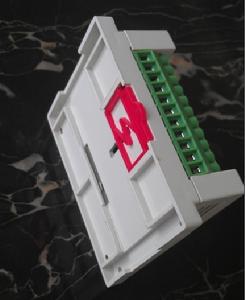

導軌型背面圖產品特性：所有產品符合以下技術參數【除特殊要求產品】
1、返回時間：在切斷電路的方法，使繼電器斷電，繼電器返回時間不大於30mS；除斷電延時類時間繼電器
2、電源電壓允許變動範圍：電壓變動為額定電壓0.8至1.1倍，也可寬電源電路；
3、觸點容量：繼電器輸出觸點能斷開不大於250V，時間常數為5±0.75mS的直流有感負荷電路為50W；電壓不大於250V的交流電路為50VA。繼電器可長期接通5A。
4、功率消耗：額定電壓下均不大於5W。
5、環境溫度：-10℃~+50℃。
6、介質強度 繼電器各導電端子連在一起對外露的非帶電金屬部分或外殼之間，能承受2000V有效值）交流電壓，歷時1分鐘試驗而無絕緣擊穿或飛弧現象。 7、絕緣電阻繼電器各導電端子連在一起對外露的非金屬部分和外殼之間，用開路電壓500V的兆歐表測量其絕緣電阻不大於300MΩ。
8、電壽命 繼電器觸點接點接於規定容量的電路負荷中，電壽命為100000次。
9、抗干擾性能 繼電器干擾符合DL478-92《靜態繼電器保護及安全自動裝置通用技術條件》。
