定義

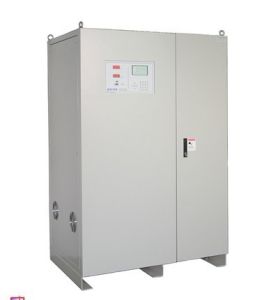

電網模擬器：是一種模擬電網輸出的一款交流電源，三相獨立可調，有諧波、可做低電壓穿越實驗。
製作方法和研究
主權利要求：一種多功能電網模擬器及其控制方法，其特徵是模擬器的主電路結構為，設定三個相互獨立的背靠背系統，所述相互獨立的背靠背系統的結構形式為：輸入側為三相PWM整流器，輸出側設定為輸出電壓可控的單相PWM逆變器；市電經三相變壓器隔離後接入三相PWM整流器；所述單相PWM逆變器經LC濾波器輸出。本發明作為分散式發電併網研究中的電網電壓發生裝置，可用於模擬輸出標準電網電壓等，為分散式發電系統併網研究提供儘可能真實的電網環境，以滿足分散式發電研究的需求。
主要功能
■三相電壓獨立可調，相位角獨立可調；
■LIST,STEP兩大模式，可執行30組不同電壓、頻率、時間的設定， 並可連續作循環測試。運行時間最短可以設定10ms，可用於模擬電網測試，實現電壓、頻率漸變，步階功能，輕易完成低電壓穿越試驗；
■具有主動式PFC，可做低電壓穿越實驗，
■具有同步觸發功能，可方便精準的進行低電壓穿越試驗，
■可做過/欠壓，過/欠頻實驗；
■可配合做防孤島實驗；
■具有直流和交流輸出兩部分，其中直流電壓不可調,為固定的300V（單相輸入）和500V（三相輸入）兩種。
■可用於生產光伏併網逆變器的測試
■採用先進的直接數字頻率合成器（DDS）波形產生技術，頻率穩定度高，連續性好；
■測量精度高，適用電流正弦半波及其類似的帶直流分量的各種波形的測試；
■提供嵌入式智慧型化PC機監控系統；
■輸出頻率44.99-99.99Hz，步距0.01 Hz，可輕易做過欠頻實驗，防孤島實驗；
■輸出電流，電壓限定功能；
■具有9組記憶，可以將常用的參數(電壓V、頻率F)存儲，以便使用時輕鬆調用；
■具有RS232C、RS485、GPIB可供選擇的通訊接口；
■保護模式：過壓，過流，過載，短路，限流、限壓等；
■提供均方根電壓，均方根電流，有功功率，頻率，功率因素，峰值電流等讀值；
■對100%除載載入，反應時間在2mS以內，超載能力強，瞬間電流能承受額定電流的3倍；
■電壓、頻率、時間數字式按鍵輸入，精確度高，240×128的LCD顯示。
具體參數
| 電網模擬器guoliru007系列規格 | |||
| AC部分 | |||
| 型號Model | 電網模擬器guoliru007 | ||
| 容量Power | 7.5KVA | ||
| 製作方式Working | SPWM(正弦脈寬調製) | ||
| 輸入INPUT | 相數 Phase | 1φ2W | |
| 電壓 Voltage | 220V±10% | ||
| 頻率Frequency | 47Hz - 63Hz | ||
| 功率因數PFC | 0.85-0.99（主動PFC，在滿載情況下可達0.99） | ||
| 輸出OUTPUT | 相數Phase | 1φ2W | |
| 相電壓Phase Voltage | 10-300VAC | ||
| 頻率Frequency | 45.00-99.99Hz，0.01Step | ||
| 最大相電流Current | 31A | ||
| 波峰因素CF | 3:1 | ||
| 反應時間Time | 2mS | ||
| 可承受最大反灌電流 | 是輸出最大電流的30% | ||
| LCD顯示Display | 電壓Vrms、電流Arms、頻率Fre、功率wattage、功率因數PF、峰值電流AP | ||
| 電源穩壓率Voltage Regulation | 1% | ||
| 負載穩壓率Load Regulation | 1% | ||
| 頻率穩定度Frequency Regulation | 0.01% | ||
| 電壓解析度VoltageResolution | 0.1V | ||
| 頻率解析度FrequencyResolution | 0.01Hz | ||
| 波形失真度T.H.D | 2%(純阻性負載) | ||
| 電流解析度CurrentResolution | 0.01A | ||
| 測量 精確度 | 電壓Voltage | 0.5%FS+5dgt | |
| 電流Current | 0.5%FS+5dgt | ||
| 功率Watte | 0.5%FS+5dgt | ||
| 頻率Frequency | 0.01%FS+5dgt | ||
| 設定 精確度 | 電壓Voltage | 1% | |
| 頻率Current | 0.1% | ||
| 存儲組數Memory | 共9組，每組可記憶電壓、頻率值，可方便調用 | ||
| 可程式組 數 | 步階LIST | 共30組，每組可運行電壓、運行頻率、步階時間；最小時間設定10mS；循環次數999999 | |
| 漸變STEP | 共30組，每組可運行起始電壓、終止電壓，線性變化時間；最小時間設定10mS；循環次數999999 | ||
| 通訊接口Interface | RS232C 【IEEE488. 2(GPIB)可選】 | ||
| 限流設定I-LIM Set | O-Max Current（超過電流設定值電源保護，停止輸出） | ||
| 限壓設定V-LIM Set | O-Max Voltage（超過電壓設定值電源保護，停止輸出） | ||
| DC部分 | |||
| 直流 輸出 | 電壓Voltage | 500V±10% | |
| 電流Current | 7.5A | ||
| LED顯示Display | 電壓VDC、電流ADC | ||
| 整機特性 | |||
| 保護Protection | 過流Over Current 過溫Over Temp 過載Over Load 短路Short Circuit | ||
| 冷卻方式Cooling | 風扇強制冷卻 | ||
| 運行環境Environment | 0-40℃ 20-80%RH | ||
| 重量Weight(Kg) | 60 | ||
| 體積W×H×D(mm) | 430×445×550 | ||
