逆變器測試系統
一、 測試儀器、設備
序號 名稱 型號 數量品牌
1 併網光伏逆變器
自動測試系統測試軟體
PVS AUTO TEST SOFT
PATS2000
1 Parwa 菊水皇家
2 19 寸標準系統機箱1 Parwa 菊水皇家
3 工業電腦1 研祥電腦
4 RS232 擴展卡1 標準
5 電網模擬器PVS7300S,300KVA 1 Parwa 菊水皇家
6 太陽能電池陣列模擬器PVS1360,360KW 1 Parwa 菊水皇家
10 防孤島測試負載 PA-RLC 333.33K 1 Parwa 菊水皇家
7 電能質量分析儀WT1600 1 YOKOGAWA 日本橫河
8 數字示波器DPO3014 1 TEKTRONIX 美國泰克
9 AC 耐壓/絕緣測試儀GPI-735A 1 GW 台灣固緯
二、 光伏逆變器電氣性能測試項目
序號 測試項目 備註
1 絕緣電阻
2 絕緣強度
3 逆變效率
4 併網電流諧波
5 功率因素
6 工作電源
7 工作頻率
8 電網故障保護
9 過/欠壓保護
10 過/欠頻保護
11 防孤島效應保護
12 恢復併網保護
13 過流保護
14 過載保護
15 自動開/關機
測試方案
光伏逆變器併網發電系統示意圖
光伏逆變器測試系統示意圖
電網模擬器
PVS7300S 電網模擬器技術參數
◇PVS7000 系列產品特點
■可用來測試光伏併網逆變器；
■可做低電壓穿越實驗；
■可做過欠壓，過欠頻實驗；
■可配合做防孤島實驗；
■具有直流和交流輸出兩部分，其中直流電壓不可調,為固定的310V（單相輸入）和540V（三相輸入）兩種。
■可用於生產光伏併網逆變器的測試(工作示意圖如下)；
■採用先進的直接數字頻率合成器（DDS）波形產生技術，頻率穩定度高，連續性好；
■本機一次可執行30 組不同電壓、頻率、LIST 運行時間、STEP 漸變時間之設定， 並可作連續作999999 次循環測試。
運行時間最短可以設定10ms，可用於模擬電網測試，實現電壓、頻率漸變，步階功能；
■測量精度高，適用電流正弦半波及其類似的帶直流分量的各種波形的測試；
■提供嵌入式智慧型化PC 機監控系統；
■輸出頻率45.00-99.99Hz，步距0.01 Hz；
■輸出電流，電壓限定功能；
■具有9 組記憶，可以將常用的參數(電壓V、頻率F)存儲，以便使用時輕鬆調用；
■具有RS232C、RS485、GPIB 可供選擇的通訊接口，指令執行時間小於8ms；
■保護模式：過壓，過流，過載，短路，限流、限壓等；
■提供均方根電壓，均方根電流，有功功率，頻率，功率因素，峰值電流等讀值；
■對100%除載載入，穩壓反應時間在20ms 以內，超載能力強，瞬間電流能承受額定電流的3 倍；
■電壓、頻率、時間數字式按鍵輸入，精確度高，240×128 的LCD 顯示。
普通程式測試

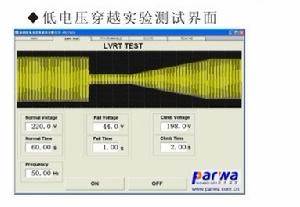

低電壓穿越實驗測試
根據劃線自動程式測試
電氣特性
PVS7300S 規格表
型號Model PVS7300S
容量Power 300KVA
製作方式Working SPWM(正弦脈寬調製)
相數Phase 3φ4W
電壓Voltage 380V±10%
輸入
INPUT
頻率Frequency 47Hz - 63Hz
相數Phase 3φ4W
相電壓
Phase Voltage
10-300VAC
頻率Frequency 45.00-99.99Hz，0.01Step
最大相電流C 420A
輸出
OUTPUT
反應時間Time 2mS
可承受最大反灌電流 是輸出最大電流的10%
LCD 顯示Display 電壓Vrms、電流Arms、頻率Fre、功率wattage、功率因數PF、峰值電流AP
電源穩壓率
Voltage Regulation
1%
負載穩壓率
Load Regulation
1%
頻率穩定度
Frequency Regulation
0.01%
電壓解析度
Voltage Resolution
0.1V
頻率解析度
Frequency Resolution
0.01Hz
波形失真度T.H.D 2%(純阻性負載)
電流解析度
Current Resolution
0.1A
電壓Voltage 0.5%FS+5dgt
電流Current 0.5%FS+5dgt
功率Watte 0.5%FS+5dgt
測量
精確度
頻率Frequency 0.01%FS+5dgt
設定 電壓Voltage 1%
精確度 頻率Current 0.1%
存儲組數Memory 共9 組，每組可記憶電壓、頻率值，可方便調用
可程式步階LIST 共30組，每組可運行電壓、運行頻率、步階時間；最小時間設定10mS；循環次數999999
組 數 漸變STEP 共30 組，每組可運行起始電壓、終止電壓，線性變化時間；最小時間設定10mS；循環次數999999
通訊接口Interface RS232C 【IEEE488.2(GPIB)可選】
限流設定I-LIM Set O-Max Current（超過電流設定值電源保護，停止輸出）
限壓設定V-LIM Set O-Max Voltage（超過電壓設定值電源保護，停止輸出）
直流部分DC
直流 電壓Voltage 500V±10%
輸出 電流Current 300A
LED 顯示Display 電壓VDC、電流ADC
整機特性
保護Protection 過流Over Current 過溫Over Temp 過載Over Load 短路Short Circuit
冷卻方式Cooling 風扇強制冷卻
運行環境Environment 0-40℃20-80%RH
重量(Kg) 1800KG
體積W×H×D(mm) 2400*1800*830
太陽能電池陣列模擬器
PVS1300 太陽能電池陣列模擬器技術參數
◇產品特點
■可模擬太陽能電池板輸出特性；
■具有恆功率模式，可單獨設定最大電壓、電流以及功率；
■準確的電壓和電流測量讓你省下額外的測量儀器；
■穩壓精度高、紋波電壓低；
■可快速存儲9 組數據，每組可記憶電壓值、電流值，功率值，可快速方便調用；
■具有過壓、過流、過溫、短路保護功能；其中過壓保護界限和過流保護界限在0-110%的額定電壓和0-110%的額定電流
是可任意設定的。
■電壓、電流、時間設定，數字式按鍵輸入，精確度高；
■本機一次可執行30 組不同電壓、電流、功率值設定， 並可作連續作999999 次循環測試；
■具有RS232C 通訊接口IEEE488.2(GPIB)可選，指令執行時間小於10ms
電氣特性
PVS1300 規格表
型號Model PVS1360
功率Power 360KW
製作方式Working 開關PWM
相數Phase 3φ4W
電壓Voltage 380V±10%
輸入
INPUT
頻率Frequency 50HZ±10%
輸出 電壓Voltage 900V
OUTPUT
電流Current 500A
紋波Ripple 1%FS(滿量程)電壓
電源調整率Load Regulation ±0.5%FS
負載調整率Load Regulation ±1%FS
電壓解析度Voltage Resolution Vo<1000:0.1V
電流解析度Current Resolution 解析度0.1A
功率解析度Power Resolution 解析度0.1KW
顯示LCD Display 電壓V、電流A、功率W、時間T
電壓調節CV 10%-100%額定電壓可調
電流調節CC 10%-100%額定電流可調
設定
項目
功率調節CP 10%-100%額定功率可調
設定 電壓Voltage ±1%
精確度 電流Current ±1%
功率Wattage ±1%
電壓Voltage 0.5%FS+5dgt
電流Current 0.5%FS+5dgt
測量
精確度
功率Wattage 1FS+5dgt
存儲組數Memory 共9 組，每組可記憶電壓、電流值，功率值，可快速方便調用
可程式組數Programmable 共128 組，每組可記憶電壓、電流值，功率值，可連續作999999 次循環測試
通訊接口PC Interface RS232C
限流設定I-LIM Set O-Max Current（超過電流設定值電源保護，停止輸出）
限壓設定V-LIM Set O-Max Voltage（超過電壓設定值電源保護，停止輸出）
保護Protection 過壓Over Voltage 過流Over Current 過溫Over Temp 短路Short Circuit
冷卻方式Cooling 風扇強制冷卻
運行環境Environment 0-40℃20-80%RH(不結露)
重量Weig, ht(Kg) 1800
體積W×H×D(mm) 2400*1800*830
防孤島測試負載
PV-RLC 333.33K 防孤島測試負載規格
主要功能：
■ABC 三相感性，容性，阻性負載功率可任意組合和設定，三相中各相阻性負載0.001KW～111.11KW 可調,
感性負載0.001KW～111.11KVA 可調，容性負載0.001KW～111.11Kvar 可調。可以在三相電壓不平衡的條件
下精確調節交流諧振點。
■ABC 三相阻性負載、感性負載及容性負載的最小解析度為1W，可精確模擬交流諧振發生及滿足逆變器調
試檢測需要。
■可測量多種數據，滿足逆變器測試需要，可測：阻性負載電流，感性負載電流，容性負載電流，各相電
壓，各相電流，頻率，功率，視在功率，無功功率，各相電壓電流諧波，電壓總諧波，電流總諧波，功率
因素，電壓波形，電流波形，還能以柱狀圖方式直觀顯示諧波含量。可以將測量數據上傳到PC 機上，對檢
測過程的數據具有記錄存儲功能。
■具有面板操作或遠程控制兩種操作方式。
■配備上位機通訊軟體，可方便將測試數據存儲到PC 機中。
■具有過溫保護功能。
■採用800×480 像素LCD 彩屏LCD 彩屏顯示。
■採用新型電阻元件，功率密度高，無紅熱現象，整機由阻性負載、感性負載和容性負載三部分組成。
■能精確容易地調試諧振點發生，滿足逆變器防孤島測試。
主要參數：
技術參數
阻性負載功率 0.001KW~111.11KW 可調
A相感性負載功率 0.001KW~111.11KVA 可調
容性負載功率 0.001KW~111.11Kvar 可調
阻性負載功率 0.001KW~111.11KW 可調
B 相感性負載功率 0.001KW~111.11KVA 可調
容性負載功率 0.001KW~111.11Kvar 可調
阻性負載功率 0.001KW~111.11KW 可調
C 相感性負載功率 0.001KW~111.11KVA 可調
容性負載功率 0.001KW~111.11Kvar 可調
總阻性負載功率 333.33KW
總感性負載功率 333.33KVA
總容性負載功率 333.33Kvar
總容量 999.99K
可調最小幅度阻性 1W，感性：1VA，容性：1var
工作方式阻性，感性，容性負載都可以自由組合
主要檢測項目
完全可以用來進行以下實驗：併網逆變器的防孤島效應保護試
驗、逆變效率試驗、功率因數測定試驗、過載保護試驗
諧振點調試 諧振發生症狀可顯示在面板上
控制方式 面板上鍵盤操作和遠程 PC 機操作兩種方式
輸入電壓3φ4W,AC 380V 50HZ
負載供電電壓1φ2W,AC 220V 50HZ
主要測量參數
各相電壓、電流、頻率、有功功率、無功功率、功率因素、電壓
電流諧波含量，阻性負載電流，感性負載電流，容性負載電流
電流解析度 0.1A，可精確調試諧振發生
電流精確度 ±0.8%
電壓解析度 0.1V
電壓精確度±1%
顯示測量
顯示方式800×480 像素LCD 彩屏
遠程控制接口 RS485
保護過溫
可存儲功能 測量數據可通過上位機存儲到 PC 機上，方便分析
冷卻方式 風冷
工作溫度 -10℃ ~ +40℃
體積 W×H×D(mm) 2400*1800*1200mm
重量約 1800KG
