電氣轉換器
簡介
電氣轉換器是將0～10mA或4～20mA的直流信號轉換成20～100kPa氣動信號，以便溝通電動單元儀表與氣動單元儀表一起工作。特點
1、電氣轉換器是直動式(無反饋)儀表，可以得到高功率的氣動輸出信號。

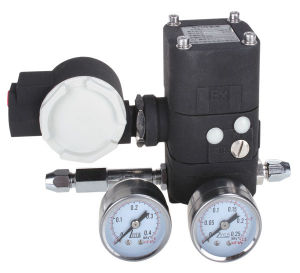

QZD-2000型電氣轉換器2、外形美觀，結構巧妙，體積小，重量輕。靈敏度高，穩定性好，中等精度(特別適用於輸出迴路)。
3、現場可直接改變作用方式。外部帶有跨度、零位調節裝置，調校維護方便。
電氣轉換器4、轉換器的內部線路中附有熱敏電阻，可以自動進行溫度補償。
5、供氣範圍寬、適應各種不同場合使用。耗氣量小。
6、電氣轉換器能直接用於不同輸入電信號，如4-20mADC或0-10mADC。其輸出氣壓亦能分程如20-60kPa或60-100kPa。要達到上述目的的僅需調節“零位”及“跨度”調節裝置,即可。
7、能任意角度安裝(註：工作安裝角度位置應與調校角度位置相合)。
8、防爆性能：本安型防爆等級iaⅡCT5隔爆型防爆等級dⅡBT6。7、零部件採用精密壓鑄成型，外形及內部結構製作工藝精緻，整體結構緊湊。8、採用不鏽鋼緊固件和先進的噴塑工藝，具備了良好的防腐性能。
技術參數
輸入訊號：DQ-2型為0～10mA或-5～+5mADQ-3型為4～20mA
轉換器內阻：DQ-2型：1000Ω
DQ-3型：250Ω
輸出訊號：20～100kPa
氣源壓力：140kPa
精度：±1%
電氣轉換器環境溫度：5～50℃
環境相對濕度：≤85%
環境溫度誤差：0.4%/10℃
耗氣量：300升/小時
傳送時間：管道內徑φ4毫米，長60米時不超過5s
重量：2kg
正文

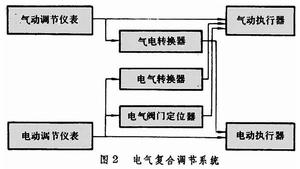

將電動儀表的標準直流信號（0～10毫安或4～20毫安）轉換成氣動儀表的標準氣壓信號 (2×104～10a5帕)的轉換器。電氣轉換器的工作原理與氣電轉換器相仿，也是根據力平衡原理工作的（圖1）。來自電動儀表（變送器或調節器）的標準電信號I通過恆定磁場（永久磁場）的力線圈,產生一電磁場，與永久磁場相互作用的合力使槓桿繞支點擺動，改變噴嘴與檔板之間的間隙。於是氣動放大器背壓PP發生變化，輸出放大的氣壓信號，同時輸出壓力PC反饋至波紋管產生反饋力矩，使槓桿重新達到平衡。因此，輸出壓力的大小與被轉換的電流成比例。
