正文
分類

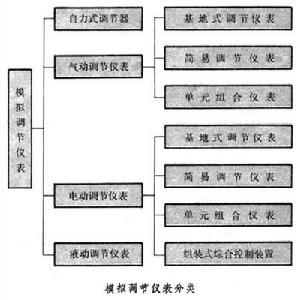

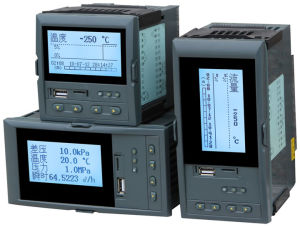

模擬調節儀表按照所用的能源分為氣動儀表、液動儀表和電動儀表三類；按照原理和結構又可分為自力式調節器、基地式調節儀表、簡易調節儀表、單元組合儀表和組裝式綜合控制裝置等（見圖）。模擬調節儀表按調節作用又分為兩位調節器、比例調節器、PI調節器（比例積分調節器）、 PID調節器（比例積分微分調節器）、前饋調節器等。 ①自力式調節器 以被調介質本身的能量或經過簡單的轉換後帶動調節閥，實現自動調節。浮球式液位調節器（如衛生間用的）就是利用浮球在液面上受到的浮力使調節閥動作。這種調節器不需要外來能源，是一種就地調節的裝置。它結構簡單，易於維修，適用於控制精度要求不高的單參數調節系統。它在原理和結構上與氣動執行器十分類似，常被歸入執行器類。
②基地式調節儀表 一種帶附加調節機構的指示記錄儀表。它接受檢測元件發來的信號，靠指示、記錄機構的動作帶動調節機構發出控制信號，送到執行器實現自動調節。動圈式指示調節儀表、帶電動調節器或氣動調節器的電動和氣動記錄儀表都屬於這種類型，它們廣泛用於控制單台生產設備。
③簡易調節儀表 一種可直接接受檢測元件的信號，不帶指示機構的，專用性較強且結構簡單的調節儀表。它也可以接受變送器的信號。無指示調節器和溫度報警器都屬於簡易調節儀表，在中小型企業中得到廣泛套用。
④單元組合儀表 由若干種具有獨立功能的標準單元組成的一套調節儀表。它完全適應大型機組和過程控制方面的要求，可以實現多迴路的複雜控制（見電動單元組合儀表、氣動單元組合儀表）。
模擬調節儀器發展方向 模擬調節儀表的今後發展大致有如下幾個方面：
①控制功能多樣化 按照設備運行的要求，不但要有各種反饋控制功能（如比例積分、比例積分微分等），還要有新型調節規律（如前饋控制、自適應控制、非線性控制等）、程式控制和各種聯鎖保護。
②系統功能的擴展 生產工藝和生產規模的變化要求自動調節儀表能適應各種單參數、多參數控制系統，能方便地擴展控制功能和系統規模。
③模擬儀表與計算機的兼容性 計算機控制必須與模擬儀表建立聯繫。如用直接數字控制時對一些關鍵迴路常用模擬調節器作後備，採用給定值控制時則需要通過模擬調節器去控制生產過程。因此必須解決好模擬儀表與計算機聯用的問題。
④操作簡便性和安全可靠性 隨著許多大型、高效率工藝裝備的出現，自動控制系統日益龐大複雜，所用的調節儀表也日益增多。例如對一台30萬千瓦發電機組用電晶體型單元組合儀表控制，其控制儀錶盤面長達10多米，操作把手400多個，機組啟動長達10小時,操作人員負擔很重。因此對新型調節儀表要求操作簡便。此外許多大型的工業裝置工作在臨界狀態下，對自動控制的可靠性有極高的要求，調節儀表應同整個系統的監控、保護裝置配合，使整個系統安全可靠地運行。
參考書目
向婉成主編：《過程控制調節裝置》，機械工業出版社，北京，1981。
