簡介
各種類型的轉換器的出現，大大擴大了各類儀表（裝置）的使用範圍，使自動控制系統具有更多的靈活性和更廣的適應性。各類轉換器的基本作用是將信息轉換成便於傳輸和處理的形式，要求轉換過程中信息不發生畸變、失真、延遲等，因此對轉換器的線性度、輸入輸出阻抗匹配和隔離等有一定要求：①線性特性。要求轉換器的輸出信號Y與輸入信號X之間具有良好的比例關係，即Y＝KX＋A，式中K、A為常數。②輸入阻抗和輸出阻抗。轉換器輸入阻抗和輸出阻抗必須與輸入端儀表和輸出端儀表相匹配，才能獲得高的轉換精度。③隔離特性。輸入電路、輸出電路與電源電路在直流電位上應彼此隔離，輸入、輸出電路 F的接地點應分開，以提高抗干擾能力。
信號轉換器種類
1、 XV-VGAV101 VGA轉AV轉換器
可以將電腦輸出的VGA信號轉換為電視AV可以接受的信號
2、XW-USVGDV
USB轉VGA/DVI視頻轉換器
可以通過USB2.0接口另外添加多至六個顯示器視窗，擴展您的Windows桌面到多個顯示屏上，並允許同時觀看多個程式視窗
3、XW-AVVG101 AV轉VGA轉換器
將模擬AV及S端子視頻信號轉換成VGA數位訊號
4、XW-VGDV101 VGA轉DVI轉換器
可把普通顯示卡、VGA或RGBHV矩陣的D-Sub輸出口連線到僅有數字輸出口的顯示器、投影機等高端顯示設備。
5、XW-DVVG101 DVI轉VGA轉換器
可把僅有數字圖像輸出口的顯示卡、播放器的輸出連線到僅有模擬D-Sub輸入接口的顯示器、投影機、矩陣切換器等設備

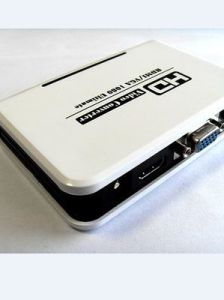

6、XW-AG2HD VGA轉HDMI
可以將輸入的VGA視頻信號轉換完整的HDMI信號輸出
7、DC2HD DVI轉HDMI
可以將輸入的DVI視頻信號轉換完整的HDMI信號輸出
8、XW-YB2HD 分量視頻轉HDMI
可以將輸入的分量視頻及音頻信號轉換完整的 HDMI信號輸出
9、VDVR103 視頻轉DVI+VGA
複合視頻、YPrPb和S-Video分量視頻轉換為DVI信號和VGA信號進行輸出
音視頻檔案格式轉換器
視頻編輯軟體的音視頻檔案格式轉換功能音頻、視頻格式轉換器是一類運用非常的熱門軟體，相比於上文的信號轉換器，主要廣泛套用於普通家庭，主要的運用方面有：視頻格式轉換，音頻格式轉換，常見的視頻格式轉換有RMVB、AVI轉MP4、3GP，這些轉換主要用於手機視頻的播放，RMVB、AVI轉DVD，這些轉換主要用於刻錄DVD光碟。常見的音頻格式轉換有MP3、APE轉M4A、AAC，通過轉換可將音樂在ipod等上播放。
主要的功能：主要是針對多媒體音頻或視頻格式轉換，非常受大眾喜愛。
具有代表性的視頻轉換器有：Windows Moive Maker、會聲會影。
Windows Movie Maker
Windows Movie Maker是Windows系統自帶的視頻編輯工具，因其由Windows系統自帶提供，可謂是普通家庭電腦最為常見的視頻轉換器。由於系微軟開發軟體，其支持的視頻格式主要為微軟相關格式，如AVI，WMV，因此兼容能力有限。但因普通電腦皆具有，對於格式轉換要求不高的人十分便捷。
會聲會影
會聲會影不僅完全符合家庭或個人所需的影片剪輯功能，甚至可以挑戰專業級的影片剪輯軟體，軟體支持對DV視頻進行捕獲，並進行剪輯，實現影片編輯功能，事實上，由於強大的非線性視頻編輯功能，會聲會影更傾向於是一款視頻編輯軟體，但其多種選擇的編輯功能和附帶的視頻轉換功能，同樣可以給需要對視頻轉換要求不高，但更喜好編輯的人帶來方便。
設備類型
協定轉換器
轉換器轉換模式
典型的轉換器常見的轉換模式有以下幾種：
V．35與G.703接口之間的轉換；
Ethernet（RJ45）與RS232之間的轉換；
單模光纖與多模光纖之間的轉換；
光纖接口與Ethernet（RJ45）之間的轉換；
乙太網口與E1的接口轉換；
USB接口與其他接口之間的轉換等等。
接口類型
轉換器典型的接口類型有乙太網接口，E1接口、串列接口（RS232）、SC/ST接口、USB接口等。
RJ-45 接口轉換器接口標準：IEEE802.3
終端速率：10M/100/1000Mbps
工作模式：全雙工、半雙工
終端接頭：RJ45接口
2．E1接口
網路接口：G.703、G.704、G.823
網路速率：2.048Mbps
網路接頭：BNC（75歐姆）等
線路編碼：HDB3碼
3．串列接口
接口速率：19200bps
接口標準：RS-232
SC/ST接口轉換器4．SC/ST接口
ST接口：10Base-F
SC接口：100Base-FX
5．USB接口
USB1.1：12Mbps
USB2.0：480Mbps
最基本的轉換器通常只有兩個接口，而更高級的轉換器則具有多個不同的接口。
傳輸速率
不同的轉換器產品由於轉換接口的不同，傳速率輸也不同，典型接口傳輸速率如下：
轉換器網路標準
區域網路（LAN）的結構主要有三種類型：乙太網（Ethernet）、令牌環（Token Ring）、令牌匯流排(Token Bus)以及作為這三種網的骨幹網光纖分布數據接口（FDDI）。它們所遵循的都是IEEE（美國電子電氣工程師協會）制定的以802開頭的標準,目前共有11個與區域網路有關的標準,它們分別是：
IEEE 802.1──通用網路概念及網橋等
IEEE 802.2──邏輯鏈路控制等
IEEE 802.3──CSMA/CD訪問方法及物理層規定
IEEE 802.4──ARCnet匯流排結構及訪問方法,物理層規定
IEEE 802.5──Token Ring訪問方法及物理層規定等
IEEE 802.6──城域網的訪問方法及物理層規定
IEEE 802.7──寬頻區域網路
IEEE 802.8──光纖區域網路(FDDI)
A/D轉換器
AD轉換器介紹
1. AD轉換器的分類
下面簡要介紹常用的幾種類型的基本原理及特點：積分型、逐次逼近型、並行比較型/串並行型、Σ-Δ調製型、電容陣列逐次比較型及壓頻變換型。
1）積分型（如TLC7135）
積分型AD工作原理是將輸入電壓轉換成時間(脈衝寬度信號)或頻率(脈衝頻率)，然後由定時器/計數器獲得數字值。其優點是用簡單電路就能獲得高解析度，但缺點是由於轉換精度依賴於積分時間，因此轉換速率極低。初期的單片AD轉換器大多採用積分型，現在逐次比較型已逐步成為主流。
2）逐次比較型（如TLC0831）
逐次比較型AD由一個比較器和DA轉換器通過逐次比較邏輯構成，從MSB開始，順序地對每一位將輸入電壓與內置DA轉換器輸出進行比較，經n次比較而輸出數字值。其電路規模屬於中等。其優點是速度較高、功耗低，在低分辯率（12位）時價格很高。
3）並行比較型/串並行比較型（如TLC5510）
並行比較型AD採用多個比較器，僅作一次比較而實行轉換，又稱FLash(快速)型。由於轉換速率極高，n位的轉換需要2n-1個比較器，因此電路規模也極大，價格也高，只適用於視頻AD轉換器等速度特別高的領域。
串並行比較型AD結構上介於並行型和逐次比較型之間，最典型的是由2個n/2位的並行型AD轉換器配合DA轉換器組成，用兩次比較實行轉換，所以稱為Half flash(半快速)型。還有分成三步或多步實現AD轉換的叫做分級（Multistep/Subrangling）型AD，而從轉換時序角度又可稱為流水線（Pipelined）型AD，現代的分級型AD中還加入了對多次轉換結果作數字運算而修正特性等功能。這類AD速度比逐次比較型高，電路規模比並行型小。
4）Σ-Δ(Sigma?/FONT>delta)調製型（如AD7705）
Σ-Δ型AD由積分器、比較器、1位DA轉換器和數字濾波器等組成。原理上近似於積分型，將輸入電壓轉換成時間(脈衝寬度)信號，用數字濾波器處理後得到數字值。電路的數字部分基本上容易單片化，因此容易做到高解析度。主要用於音頻和測量。
5）電容陣列逐次比較型
電容陣列逐次比較型AD在內置DA轉換器中採用電容矩陣方式，也可稱為電荷再分配型。一般的電阻陣列DA轉換器中多數電阻的值必須一致，在單晶片上生成高精度的電阻並不容易。如果用電容陣列取代電阻陣列，可以用低廉成本製成高精度單片AD轉換器。最近的逐次比較型AD轉換器大多為電容陣列式的。
6）壓頻變換型（如AD650）
壓頻變換型（Voltage-Frequency Converter）是通過間接轉換方式實現模數轉換的。其原理是首先將輸入的模擬信號轉換成頻率，然後用計數器將頻率轉換成數字量。從理論上講這種AD的解析度幾乎可以無限增加，只要採樣的時間能夠滿足輸出頻率解析度要求的累積脈衝個數的寬度。其優點是分辯率高、功耗低、價格低，但是需要外部計數電路共同完成AD轉換。
2. AD轉換器的主要技術指標
1）分辯率(Resolution) 指數字量變化一個最小量時模擬信號的變化量，定義為滿刻度與2n的比值。分辯率又稱精度，通常以數位訊號的位數來表示。
2）轉換速率(Conversion Rate)是指完成一次從模擬轉換到數字的AD轉換所需的時間的倒數。積分型AD的轉換時間是毫秒級屬低速AD，逐次比較型AD是微秒級屬中速AD，全並行/串並行型AD可達到納秒級。採樣時間則是另外一個概念，是指兩次轉換的間隔。為了保證轉換的正確完成，採樣速率(Sample Rate)必須小於或等於轉換速率。因此有人習慣上將轉換速率在數值上等同於採樣速率也是可以接受的。常用單位是ksps和Msps，表示每秒採樣千/百萬次（kilo / Million Samples per Second）。
3）量化誤差(Quantizing Error) 由於AD的有限分辯率而引起的誤差，即有限分辯率AD的階梯狀轉移特性曲線與無限分辯率AD（理想AD）的轉移特性曲線（直線）之間的最大偏差。通常是1 個或半個最小數字量的模擬變化量，表示為1LSB、1/2LSB。
4）偏移誤差(Offset Error) 輸入信號為零時輸出信號不為零的值，可外接電位器調至最小。
5）滿刻度誤差(Full Scale Error) 滿度輸出時對應的輸入信號與理想輸入信號值之差。
6）線性度(Linearity) 實際轉換器的轉移函式與理想直線的最大偏移，不包括以上三種誤差。
其他指標還有：絕對精度(Absolute Accuracy) ，相對精度(Relative Accuracy)，微分非線性，單調性和無錯碼，總諧波失真（Total Harmonic Distotortion縮寫THD）和積分非線性。
3. DA轉換器
DA轉換器的內部電路構成無太大差異，一般按輸出是電流還是電壓、能否作乘法運算等進行分類。大多數DA轉換器由電阻陣列和n個電流開關(或電壓開關)構成。按數字輸入值切換開關，產生比例於輸入的電流(或電壓)。此外，也有為了改善精度而把恆流源放入器件內部的。一般說來，由於電流開關的切換誤差小，大多採用電流開關型電路，電流開關型電路如果直接輸出生成的電流，則為電流輸出型DA轉換器。此外，電壓開關型電路為直接輸出電壓型DA轉換器。
1）電壓輸出型（如TLC5620）
電壓輸出型DA轉換器雖有直接從電阻陣列輸出電壓的，但一般採用內置輸出放大器以低阻抗輸出。直接輸出電壓的器件僅用於高阻抗負載，由於無輸出放大器部分的延遲，故常作為高速DA轉換器使用。
2）電流輸出型(如THS5661A)
電流輸出型DA轉換器很少直接利用電流輸出，大多外接電流—電壓轉換電路得到電壓輸出，後者有兩種方法：一是只在輸出引腳上接負載電阻而進行電流—電壓轉換，二是外接運算放大器。用負載電阻進行電流—電壓轉換的方法，雖可在電流輸出引腳上出現電壓，但必須在規定的輸出電壓範圍內使用，而且由於輸出阻抗高，所以一般外接運算放大器使用。此外，大部分CMOS DA轉換器當輸出電壓不為零時不能正確動作，所以必須外接運算放大器。當外接運算放大器進行電流電壓轉換時，則電路構成基本上與內置放大器的電壓輸出型相同，這時由於在DA轉換器的電流建立時間上加入了達算放入器的延遲，使回響變慢。此外，這種電路中運算放大器因輸出引腳的內部電容而容易起振，有時必須作相位補償。
3）乘算型（如AD7533）
DA轉換器中有使用恆定基準電壓的，也有在基準電壓輸入上加交流信號的，後者由於能得到數字輸入和基準電壓輸入相乘的結果而輸出，因而稱為乘算型DA轉換器。乘算型DA轉換器一般不僅可以進行乘法運算，而且可以作為使輸入信號數位化地衰減的衰減器及對輸入信號進行調製的調製器使用。
4）一位DA轉換器
一位DA轉換器與前述轉換方式全然不同，它將數字值轉換為脈衝寬度調製或頻率調製的輸出，然後用數字濾波器作平均化而得到一般的電壓輸出(又稱位流方式)，用於音頻等場合。
4. DA轉換器的主要技術指標：
1）分辯率(Resolution) 指最小模擬輸出量（對應數字量僅最低位為‘1’）與最大量（對應數字量所有有效位為‘1’）之比。
2）建立時間(Setting Time) 是將一個數字量轉換為穩定模擬信號所需的時間，也可以認為是轉換時間。DA中常用建立時間來描述其速度，而不是AD中常用的轉換速率。一般地，電流輸出DA建立時間較短，電壓輸出DA則較長。
