氣電轉換器

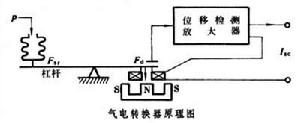

將氣動儀表的標準氣壓信號（2×104～105帕）線性地轉換成電動儀表的標準電流信號（0～10毫安或4～20毫安）的轉換器。它是根據力平衡原理工作的（見圖）。

正文

輸入氣壓信號進入彈性元件（一般採用波紋管）後，轉換成作用力Fsr,加到槓桿的一端，使槓桿發生偏轉。槓桿的偏轉位移由位移檢測放大器轉換成0～10毫安或4～20毫安直流信號輸出。輸出電流Isc流過反饋線圈在磁場中產生電磁力Fd,Fd與Fsr在槓桿上相平衡。位移檢測放大器十分靈敏，因此槓桿的實際偏轉位移即使極其微小，也可被測得。電磁力Fd與輸出電流Isc成正比,Fsr與被轉換壓力P成正比，故輸出電流Isc正比於被轉換壓力P。
氣電轉換器常用於氣動單元組合儀表與電動單元儀表連用的自動調節系統中。有些被測參數由於生產上的需要或出於安全上的考慮,需要採用氣動變送器測量,而調節器等控制室儀表都採用電子型，這時就需要用氣電轉換器將氣動變送器輸出的氣壓信號轉換成直流信號；再送到調節器、記錄儀表等。在需要運算的氣動調節系統中，由於電子儀表運算功能比氣動儀表強得多，也常常採用氣電轉換器轉換信號。
