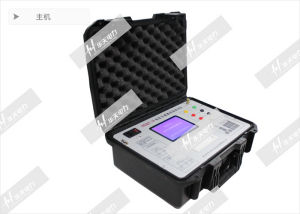

電壓互感器現場校驗儀

電壓互感器現場校驗儀

產品別名

互感器校驗儀、互感器測試儀、互感器現場測試儀、互感器現校儀、全自動互感器校驗儀、全自動電壓互感器校驗儀、電壓互感器測試儀、互感器現場校驗儀、電壓互感器現場校驗儀、電壓互感器現場測試儀

電壓互感器現場校驗儀介紹：

華天電力公司根據現場電壓互感器檢測工作中，需要設備複雜，體積大，重量重，電壓高，準備時間長，工作效率低下並有一定的安全隱患的實際情況。科學系統的研究電壓互感器的特性，建立科學的理論模型在大量實驗驗證的基礎上研製出HGQY-H電壓互感器現場測試儀。可滿足用戶對電壓互感器的誤差（比差、角差）的測量。具有精度高、穩定性好、體積小，重量輕的特點。電壓互感器現場校驗儀採用了大螢幕漢字液晶顯示，並採用了液晶屏背光控制手段，使用戶方便的根據環境光線選擇背光，徹底解決了數碼管戶外看不清的問題；直接提供各點的測試值及化整值，超差直接提示；提供S級及輕載的標準測試方法及相應的操作台自動控制功能；提供資產編號錄入及存貯功能，便於現場數據微機化管理；直接顯示現場CT測試接線圖。

電壓互感器現場校驗儀產品特性：

1、滿足遵照國家規程所要求的測量用電壓互感器的20％-120％的規程點誤差(角差、比差)檢測。
2、一次性完成測量並顯示(遵照規程測量)電壓互感器上限負荷與下限負荷下的規程點誤差(角差、比差)
3、一次性完成測量並顯示電壓互感器兩組實際任意負荷下的規程點誤差(角差、比差)
4、檢測電壓互感器的變比以及極性
5、測量現場實際二次負荷
6、儀器可顯示測試接線圖，便於操作人員檢查接線
7、儀器智慧型提示接線錯誤，保障儀器安全及檢測的準確度
8、採用小電壓測試原理積極保障操作人員的安全
9、320*240大螢幕液晶顯示，全中文界面。接線、操作簡單，攜帶方便
10、可進行各種測量數據的存儲和列印，方便用戶查詢
11、儀器可選配我公司的現場攜帶型可充電測試電源使用，方便現場取電源

電壓互感器現場校驗儀主要特點：

1、自動測量：

可根據規程要求的測量點，按不同精度要求，自動進行滿載及輕載測量。

2、自動存貯：

可存貯50組（滿載及輕載）測量數據。

3、自動化整：

可根據被試互感器的準確度等級自動進行誤差數據化整，並判斷是否超差。

4、計算機在線上：

可將數據傳與《HHH-H互感器誤差數據管理系統》（軟體）實現計算機管理。

5、校驗台在線上：

與HEJH-H互感器校驗台在線上，實現全程自動。

6、S級直接測量：

可直接測量S級互感器，測量範圍寬。

電壓互感器現場校驗儀技術指標：

1．測量範圍：
同相分量（%）：0.0001～19.99 解析度：0.0001
正交分量（分）：0.001～600 解析度：0.001
阻抗（W）：0.0001～5.99 解析度：0.0001
導納（ms）：0.0001～5.99 解析度：0.0001
2．工作範圍：
電流：（1%~149%）In （In=5A）
（5%~149%）In （In=1A）
電壓：（5%~149%）Un （Un=100V，150V，100V/ ）
（5%~199%）Un （Un=100V/3）
