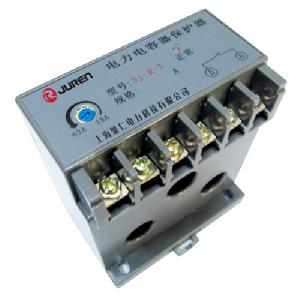

電力電容器保護器

電力電容器保護器是可與切換電容器接觸器，無功補償控制器，熔斷器等組成電力電容器控制系統，主要作為電力電容器及補償補償電路中出現的過流、短路，涌流，諧波，過壓等故障進行保護，可廣泛套用於功率因數自動補償控制電路。

電力電容器保護器是可與切換電容器接觸器，無功補償控制器，熔斷器等組成電力電容器控制系統，主要作為電力電容器及補償補償電路中出現的過流、短路，涌流，諧波，過壓等故障進行保護，電力電容器保護器作為過流保護的新型產品填補了國內電力電容器保護器的空白，可廣泛套用於功率因數自動補償控制電路。
SJ-R電力電容器保護器的功能，及技術要點。
1、 電流取樣。
真實的取樣信號，才又真實 的保護效果。保護器利用自身電流互感器，（一次電流在220A以下，不飽和，線 性度好，不失真）在電容器三相主迴路上監測電流動態信號（不平衡，內部支路故障）。採樣信號經整流、諧波、隔離放大、整定取理，為執行電路送出脫口扣指定。
2、 執行電路。
採用固體繼電器作為內部動作輸出，具有開關快速無火花，無功耗，適應電容器快速保護需求。
3、 調節靈敏度。
實行整定電流的定流設計調配，以電容器額定電流實際值供用戶選擇，以避免了因整定電流的設定不準確，引起保護動作的誤差。
4、 主迴路穿芯。
30A以上的電流，主迴路採用互感器穿芯接線，避免了因主接頭接觸電阻易發熱的弊端，同時可適應不同電壓等級配電系統中使用。
5、 工作狀態指示。
採用發光管運行指示，為電氣維護人員巡檢提供方便；固化工藝：核心部件回化處理，可防潮、防震、防腐蝕，從整理上大大地提高自身質量和使用壽命。
6、 自動投切。
保護器的過流倍數、動作時間及延時復位等工作程式由內部電路設定自動完成。當電流互感器監測到過流信號時，通過保護內部集成運算、放大、整形迅速發出脫扣指定，驅動補償裝置控制系統電路關閉，使過流時電容器退出運行，同時保護器自身工作迴路失電，進入延時復位，預置二次入工作準備。
7、 自鎖。
當運載過程的電容電器出現不能自行恢復的 自身故障行為。過流達到危險值時，自鎖功能啟用，以杜絕故障運行。
當電網中出現過壓過流對電容器衝擊時，SJ-R電力電容器保護器能快速的啟動保護動作，驅動補償裝置控制電流關閉，使電容器暫退出運行，而贏得可熔斷器熔斷時間，同時保護器自身工作電路式電，進入自動延時復位階段，為電容器二次投入作預置準備，這樣既可避開過電流時的衝擊，又保證了電容器不停歇參與正常安全運行，從而提高了補償實效。
