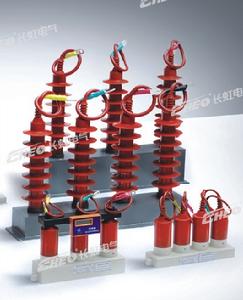

用途
三相組合式過電壓保護器是一種新型的過電壓保護器，主要用於發電、供電和用電企業的電力電網中。用來保護變壓器、開關、母線、電動機等電氣設備，可限制
大氣過電壓及各種開關引起的操作過電壓，對相間和相對地的過電壓均能起到可靠的
限制作用。
執行標準
執行GB11032-2000、JB/T10496-2005、JB/T10609-2006、JB/T8459-1996型號說明
1.保護對象：A-電動機； B-發電機、變壓器、母線線路、開關 ； C- 並聯補償電容器； O-電機中性點；
2.持續運行電壓：允許持久地施加在TBP相間及相對地的工頻電壓有效值；
3.外套類型：F矽橡膠外套，無‘F’為瓷外套；
4.使用環境：W為戶外型，無‘W’只適用於戶內；
5.附加功能：“IM”為產品帶過電壓動作記錄儀（只適用於戶內型35KV）；
“J”為產品帶過電壓動作記數器（只適用於戶內型10KV及以下電壓）；
J為產品帶JS-8計數器（只適用於系統電壓為35KV戶外型TBP），
6.表二中型號除“W2”為不帶高壓電纜引出外，其餘型號均採用高壓電纜外引結構。
因此，對外引電纜長度“L”及線鼻子孔徑“Φ”要求，由用戶在訂貨時註明。

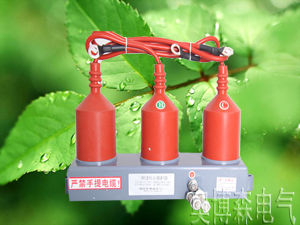

結構/特點
三相組合式過電壓保護器的電氣原理如圖（1）所示，圖中FR為氧化鋅非線形電阻，CG為放電間隙，由於採用對稱結構，其中任意三個可分別接入A、B、C三相，另
一個接地線。
三相組合式過電壓保護器與現行過電壓保護器相比，具有其它同類產品不可比擬的特點。
1.採用氧化鋅非線性電阻和放電間隙相組合的結構，使兩者互為保護。放電間隙使氧化
鋅電阻的荷電率為零，氧化鋅的非線性特性又使放電間隙動作後立即熄弧，無續流、
無截波，放電間隙不再承擔滅弧任務，提高了產
品的使用壽命。
2.電壓衝擊係數為1，在各種電壓波形下放電值均相等，不受各種操作過電壓波形的影響，過電壓保護值準確，保護性能優良。
3.採用四星形接法，對相間和相對地的過電壓均能起到可靠的限制作用。可將相間過電壓大大降低，與常規避雷器相比，相間過電壓降低了60~70%，保護的可靠性大為提高。
4.採用矽橡膠外套和高壓電纜外引結構，具有易安裝、密封性強、體積小、耐震（振）動等優點。可直接安裝在開關櫃的手車底盤上或互感器室內。
5.使用的環境溫度為-40℃~+60℃，海拔高度小於2000m(高於2000m訂貨時註明）。
6.在系統發生間歇性弧光接地過電壓及鐵磁諧振過電壓，其能量小於2ms400A方波衝擊能量時，SHK-TBP可以起到保護作用。
型號及技術參數
電機中性點過壓保護器表 一
型號 | 保護器持續 運行電壓 有效值 （KV） | 電機額定電壓有效值 （KV） | 雷電衝擊電流殘壓 不大於 （KV） | 直流1mA參考電壓 不小於（KV） | 圖號 |
TBP-O-2.13F | 2.13 | 3.15 | 6.0 | 3.4 | 2 |
TBP-O-4.6F | 4.6 | 6.3 | 12.0 | 6.9 | 2 |
TBP-O-7.6F | 7.6 | 10.5 | 19.0 | 11.3 | 2 |
表二中所列保護器相間及相對地有著同樣的過電壓保護水平
表 二
型 號 | 保護 對象 | 保護器持續運行電壓（KV） r.m.s | 保護對象額定電壓（KV） r.m.s | 工頻放電電壓（不小於）（KV） r.m.s | 操作衝擊電流殘壓（不大於）（KV） crest | 1.2/50衝擊放電電壓及殘壓（不大於）（KV）crest | 雷電衝擊電流殘壓（不大於）（KV）crest | 2ms方波衝擊電流（A） | 相間 距離 | 產品 高度（H） | 圖 號 | |||
標準 | 允許範圍 | 100A | 500A | 500A | 5A | | | | | | | | | |
TBP-A-3.8F/131 | 電 動 機 | 3.8 | 3.15 | 5.2 | 4.68-6.24 | 7 | | 7.5 | 7.5 | | 400 | 131 | 182 | 4 |
TBP-A-7.6F/131 | 7.6 | 6.3 | 10.4 | 9.36-12.48 | 14 | | 15 | 15 | | | | | | |
TBP-A-12.7F/131 | 12.7 | 10.5 | 17.2 | 15.48-20.64 | 23.1 | | 24.8 | 24.8 | | 131 | 197 | | | |
TBP-B-3.8F/131 | 發 電 機 變 壓 器 開 關 母 線 線 路 | 3.8 | 3 | 7 | 6.3-8.4 | | 10.2 | 10.2 | | 12 | 400 | 131 | 182 | 4 |
TBP-B-7.6F/131 | 7.6 | 6 | 14 | 12.6-16.8 | | 20.4 | 20.4 | | 24 | 197 | | | | |
TBP-B-7.6F/76W1 | 150 | 76 | 255 | 8 | | | | | | | | | | |
TBP-B-7.6F/300W2 | 400 | 300 | 436 | 10 | | | | | | | | | | |
TBP-B-12.7F/131 | 12.7 | 10 | 23.2 | 20.88-27.84 | | 33.8 | 33.8 | | 40 | 400 | 131 | 220 | 4 | |
TBP-B-12.7F/76W1 | 150 | 76 | 325 | 9 | | | | | | | | | | |
TBP-B-12.7F/300W2 | 400 | 300 | 436 | 10 | | | | | | | | | | |
TBP-B-42F/310 | 42 | 35 | 72 | 64.8-86.4 | | 105 | 105 | | 119 | 400 | 310 | 560 | 7 | |
TBP-B-42F/400W1 | 400 | 1100 | 11 | | | | | | | | | | | |
TBP-B-42F/630W2-J | 630 | 1150 | 12 | | | | | | | | | | | |
TBP-C-3.8F/131 | 電 容 器 | 3.8 | 3 | 7.4 | 6.66-8.88 | | 10.4 | - | | 11.7 | 400 | 131 | 182 | 4 |
TBP-C-7.6F/131 | 7.6 | 6 | 14.6 | 13.14-17.52 | | 20.4 | - | | 23.4 | 197 | 4 | | | |
TBP-C-7.6F/300W2 | 400 | 300 | 436 | 10 | | | | | | | | | | |
TBP-C -12.7F/131 | 12.7 | 10 | 24.4 | 21.96-29.28 | | 34.5 | - | | 39.1 | 400 | 131 | 220 | 4 | |
TBP-C-12.7F/300W2 | 400 | 300 | 436 | 10 | | | | | | | | | | |
TBP-C-42F/310 | 42 | 35 | 74 | 66.6-88.8 | | 105 | - | | 119 | 400 | 310 | 560 | 7 | |
TBP-C-42F/400W1 | 400 | 1100 | 11 | | | | | | | | | | | |
TBP-C-42F/630W2-J | 630 | 1150 | 12 | | | | | | | | | | | |
試驗方法及事項
1、試驗方法：
試驗原理接線如圖(13)所示。
V1、V2-電壓表 A1、 A2-數字電流表 ZT-調壓器 ST-試驗變壓器
LJ-電流繼電器 R-限流電阻
按原理圖將相關儀表和設備連線好。測試前應首先將電流繼電器LJ的整定值調至最小值（作為後備保護），然後將試驗變壓器空載升壓，電流繼電器LJ應不動作，將數字電流表A2的量程調至10~20A（5KVA及以下容量試驗變壓器可不加限流電阻R）。
工頻試驗電壓分別加在被測試品的A和D、B和D、C和D、A和C、B和C、以及A和B上，緩慢調高試驗變壓器的輸出電壓，同時觀察電壓表及數字電流表A2，TBP間隙未擊穿放電時，數字電流表A2的讀數為零或數值很小。當試驗變壓器的輸出電壓達到TBP的動作值時，TBP間隙被擊穿放電，數字電流表A2的讀數將突增，電流表A1同樣也會有突變現象產生，此時試驗變壓器的高壓輸出電壓值即為該TBP的工放值。
2、試驗注意事項：
a、戶內型TBP在做工放試驗時，應先將TBP放在鐵板上進行，鐵板同時可靠接地，鐵板面應略大於TBP下底面；b、用戶在做TBP工放時,不能以電流繼電器LJ是否動作來作為TBP的工放數值的依據；
c、在做TBP工頻放電時,當觀察到電流表有明顯的增大時,要立即將調壓器回零,並切斷電源.切忌在放電後繼續升高電壓,以免損壞保護器；
d、用戶在試驗時如果發現其工放值超出表二中的允許範圍時,請仔細檢查接線是否正確、表計是否準確和調壓器炭刷是否接觸良好.如經檢查測試數據無誤,確已超出允許範圍時,請與我公司聯繫；
e、用戶在做其它電氣設備絕緣試驗時,應將TBP連線線拆除；
f、試驗時,只有內部間隙放電,外圍任何部分不得有閃絡；
g、本產品每一年做一次預防性試驗,同時將TBP外表面灰塵清理乾淨。
3、安裝及注意事項：
a、戶內型可以水平安裝在各種不同型號的開關櫃內,該類產品除直接與開關櫃"A"、"B"、"C"三相及接地相("D"相)相連的線鼻子為裸導體外,其餘部分被絕緣體封閉,因此它的相間、相對地(或櫃體)的距離及對櫃體安裝空間要求相應較小,可直接安裝在開關櫃的手車底盤內或互感器室內；b、帶有動作記錄儀的TBP,先將TBP本體(安裝方式同上)和動作記錄儀各自固定好後,通過配備的特製電纜相連,安裝尺寸詳見《過電壓動作記錄儀技術說明書》；
c、TBP在和三相電源(A、B、C)及接地端(D)相連時,須注意以下事項：
⑴電纜外端裸露的連線線鼻子相互之間距離,應滿足不同電壓等級的不同相帶電導體之間保持的最小安全距離的要求；
⑵TBP保護器電纜線之間的安全距離及TBP保護器電纜線與不同相母線（或櫃體）之間的安全距離應不小於該型保護器電纜出口處的相間距離（應在電纜拉緊狀況下）；
⑶高壓電纜長度要根據安裝位置進行選擇,長短要適當,過長時可將該相電纜綑紮固定在同相母排(線)上，嚴禁將不同相電纜綑紮在一起；
⑷用戶在手車上安裝TBP，可先將TBP的B相正對母排的B相位置固定，然後再進行接線；
⑸安裝時嚴禁手提電纜.同時要注意避免高壓電纜被銳器割破。
