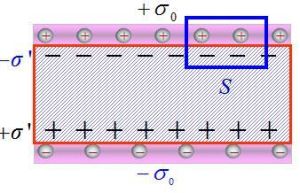

簡介
氧艙國家標準規定,氧艙的電流輸入端與艙體之間應能承受50Hz,1500V正弦波試驗電壓,歷時1分鐘,無閃絡和擊穿現象。這一要求是引自GB9706.1醫用電氣設備第一部分:安全通用要求。而所有市電網供電的電氣設備及家用電器都要求輸入電源線路與機殼之間承愛1000V加兩倍工作電壓且不小於1500V的交流耐壓試驗。如果導線絕緣性能差,線路凝露受潮、老化或機械損傷,當外電路高壓滲入時就會發生閃絡以致擊穿,從而導致電氣火花和機殼帶電。
《實用電工手冊》推薦,1000V以下的配電裝置、電力布線及二次迴路(電氣設備的操作、保護。測量、訊號迴路及它們的儀表)其耐壓試驗的電壓為1000V。配電裝置的耐壓為相對地的試驗,也可用2500V的兆歐表代替。工作電壓低於48V的二次迴路不作交流耐壓試驗。
電氣絕緣圖
電氣絕緣圖是電介質強度試驗的基礎,使用絕緣圖表的方式,能簡單而明了地表達各部件之間的絕緣配合關係,適合各層次的人員交流。只有在熟悉產品結構和各部件的用途後,才能設計出安全而又經濟的絕緣配合。在下列部件之間的組合,應該考慮其隔離要求:
帶電部件;分離部件;接地系統;可觸及的外殼;信號電路;患者迴路;
GB9706.1標準中給出了各部件之間的要求,如帶電部分與已保護接地之間的隔離(A-a1),這種絕緣是基本絕緣(因在單一故障情況下,基本絕緣失效,保護接線系統可以產生極大的瞬間電流,把熔斷器燒斷,從而實現安全保護);帶電部分和未保護接地外殼部件之間(A-a2),這種絕緣是雙重絕緣或加強絕緣(由於外殼沒有保護接地,按雙重的原則,即使在單一故障情況下,外殼部件也是不能帶電的);其他部件之間的要求,這裡就不再一一累述,標準中都有詳細的描述。對於電氣絕緣圖的制定,一般可按照以下的步驟。
a)確認設備電路圖;
b)確定保護對象;
c)確定絕緣路徑;
d)確定絕緣類型;
e)確定電介質強度試驗電壓值;
f)界定爬電距離和電氣間隙;
g)製成表格,構成絕緣圖的一部分。
電介質強度試驗所需要的電壓值,主要取決於基準電壓的選取和絕緣類別的判定。
基準電壓的選取
絕緣層間的基準電壓選取,是設備在正常使用時,設備施加額定供電電壓在絕緣系統所能出現的最大電壓,在選取時主要有兩種情況。
(1)選絕緣最大電壓值的一端:在正常使用時當設備施加額定供電電壓或製造商所規定的電壓二者中較高電壓時,設備有關絕緣可能承受的電壓。
(2)選取任何兩點間最高電壓的算術和:對兩個隔離部分之間或一個隔離部分與接地部分之間的絕緣,基準電壓(U)等於兩個部分的任何兩點間最高電壓的算術和。
漏電流設定

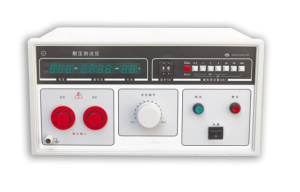

電介質強度試驗是檢查絕緣結構和絕緣材料在一定的電場強度下是否發生絕緣擊穿,而在具體試驗的實施中,過流分斷裝置的動作便成了判定的依據,這個動作電流就是漏電流。
套用
電介質強度試驗是在交貨及大修時進行。試驗時應斷開供電電源。
