正文
絕緣強度通常以試驗來確定。絕緣強度試驗根據試驗電壓波形的種類，可分為交流、直流、雷電衝擊和操作衝擊試驗等。這些試驗包括耐壓試驗和擊穿試驗兩種。耐壓試驗是對試件施加一定電壓，經過一段時間後，以是否發生擊穿作為判斷試驗合格與否的標準。擊穿試驗是在一定條件下逐漸增高施加於試件上的電壓，直到試件發生擊穿為止。絕緣強度隨絕緣的種類不同而有本質上的差別。通常，絕緣分為內絕緣和外絕緣兩大類。
內絕緣
電力設備內部的絕緣。包括固體介質、液體介質或氣體介質的絕緣以及由不同介質構成的組合絕緣。外部大氣條件對內絕緣基本沒有影響。但材料的老化、高溫、連續加熱以及受潮等因素對內絕緣的絕緣強度都有不利的影響。內絕緣若發生擊穿，一般說來，它的絕緣強度不能自行恢復。外絕緣
在直接與大氣相接觸的條件下工作的電工設備的各種不同形式的絕緣。包括空氣間隙和電力設備固體絕緣的外露表面。外絕緣的突出特點是在放電停止後，其絕緣強度通常能迅速地完全恢復，並與重複放電的次數無關。外絕緣的絕緣強度和外部大氣條件密切相關，受大氣溫度、壓力、濕度等氣象條件和髒污狀況等多種因素的影響。國際電工委員會規定標準大氣狀態為:氣壓1013毫巴（1巴＝105帕）,溫度20℃，絕對濕度11克/米3,並規定了大氣狀態不同時外絕緣放電電壓相互間的換算方法。非標準大氣狀態下的實測電壓值，應換算到標準大氣狀態下的電壓值；反之，套用標準大氣狀態下的電壓值時，應換算到試驗或運行中大氣狀態下的電壓值。
臨界閃絡強度
在固體絕緣和空氣的交界面上的沿面放電發展成貫穿性的空氣擊穿稱閃絡。在一定的試驗條件下，使外絕緣表面剛好發生閃絡所需的電壓值稱臨界閃絡強度。有時閃絡強度用平均閃絡場強來表示。它是指在規定的試驗條件下，用發生閃絡的電壓除以沿兩種介質交界面的泄漏距離或兩電極間的垂直距離所得的商。試驗條件分為乾燥狀態、淋雨狀態和髒污狀態等幾類。在這幾種狀態下得到的臨界閃絡強度分別簡稱為乾閃強度、濕閃強度和污閃強度。由於介質分界面上的電壓分布不均勻，沿面閃絡電壓比氣體或固體單獨存在時的擊穿電壓都低。淋雨狀態比干燥狀態時的閃絡電壓低，在潮濕髒污的條件下沿面閃絡電壓會更明顯降低。伏秒特性
電工設備絕緣除承受長期工作電壓的作用外，還承受暫態過電壓的作用。過電壓可分為兩大類。一類是由於設備遭受雷擊造成的或在設備附近發生雷擊而感應產生的過電壓；另一類是由於電力系統中的操作或發生事故或發生諧振而引起的過電壓。過電壓的作用時間很短，但過電壓的數值卻大大超過正常工作電壓。放電的發展需一定時間，在持續電壓作用下，放電時延對放電電壓沒有影響；但對於作用時間很短的衝擊電壓，放電時延的影響則不能忽略。工程中用伏秒特性來表示絕緣在衝擊電壓作用下的擊穿特性。伏秒特性是指在衝擊電壓波形一定的前提下，絕緣的衝擊放電電壓與相應的放電時間的關係曲線。

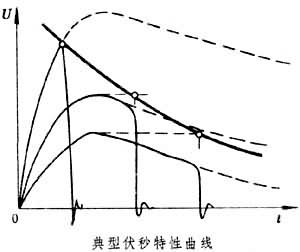

伏秒特性由試驗確定，其方法為：保持衝擊電壓波形不變，逐級升高電壓。電壓較低時，擊穿發生在波尾；電壓甚高時,放電時間減至很小,擊穿可發生在波頭。在波尾擊穿時，以衝擊電壓的幅值作為縱坐標，放電時間作為橫坐標。在波頭擊穿時,還以放電時間為橫坐標,但以擊穿時的電壓為縱坐標。在電壓較高時完成放電所需時間較短，在電壓較低時完成放電所需時間較長。典型的伏秒特性曲線如圖所示。圖中細線代表衝擊電壓波形，粗線代表伏秒特性曲線。
絕緣強度
