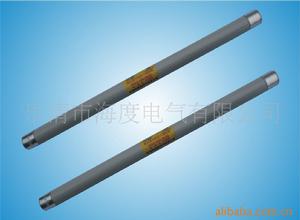

限流熔斷器

限流熔斷器定義

限流熔斷器，英文名稱current-limiting fuse，亦稱HRC fule,High Rupturing Capacity fuse。限流熔斷器是指能在其切斷額定電流和限流範圍內安全地切斷所有可能出現的電流的熔斷器。它將額定電壓下的熔斷時間限制到等於或小於第一個主流波或對稱電流波期間內，同時將通過電流限制到小於峰值電流。

限流熔斷器分類

限流熔斷器是高壓熔斷器的一種。限流熔斷器分為電阻限流和電弧電抗變換限流 。電阻限流使電路中電流值被限制在一定幅值以下。不論短路與否都不會超過一定值。限流熔斷器有兩種熔體結構，一種直列熔體，一種螺鏇纏繞熔體。直列熔體起弧後電弧電抗隨著電弧拉長而增加。並且逐步改變相位。螺鏇熔體利用螺鏇電抗變換改變相位。兩者創造零休使電壓、電流同時過零。在電流達到峰值前移相熄滅電弧。這種熄滅電弧時限流能力是差異很大的。可見，在供電設計中必須考濾限流熔斷器的種類和結構。能限制短路電流峰值的熔斷器就叫做限流熔斷器。限流熔斷器只有半個波的良好工作期。否則難以開斷。

相關標準

限流熔斷器國標如下
GB-T 15166.1-1994
GB-T 15166.2-1994
