熔斷器
熔斷器是最簡單的保護電器，它用來保護電氣設備免受過載和短路電流的損害;按安裝條件及用途選擇不同類型高壓熔斷器如屋外跌落式、屋內式，對於一些專用設備的高壓熔斷器應選專用系列;我們常說的保險絲就是熔斷器類。
型號規格

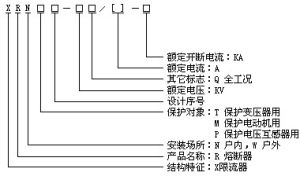

在工廠企事業供電系統，對容量較小而且不太重要的負載中，廣泛使用熔斷器為輸、配電線路及電力變壓器（包括電壓互感器）的過載及短路保護。它的結構簡單，易於維護檢修，類型有戶內與戶外型，型號含義表示如下圖所示：
高壓熔斷器型號規格RW型戶外高壓跌落式熔斷器，用於10KV，交流50Hz的送配電線路及配電變壓器進線側作短路和過負荷保護。
RN系列高壓熔斷器適用於高壓送、配電線路、電力變壓器、電路互感器、電力電容器等電氣設備的過載及短路保護。
工程原理
其結構一般包括熔絲管、接觸導電部分、支持絕緣子和底座等部分，熔絲管中填充用於滅弧的石英砂細粒。熔件是利用熔點較低的金屬材料製成的金屬絲或金屬片，串聯在被保護電路中，當電路或電路中的設備過載或發生故障時，熔件發熱而熔化，從而切斷電路，達到保護電路或設備的目的。
選用指南
一般原則
為保證高壓電器在正常運行、檢修、短路和過電壓情況下的安全，高壓電器應按下列條件選擇:
①按正常工作條件包括電壓、電流、頻率、機械荷載等選擇;
②按短路條件包括短時耐受電流、峰值耐受電流、關合和開斷電流等選擇;
③按環境條件包括溫度、濕度、海拔、地震等選擇;
④按承受過電壓能力包括絕緣水平等選擇;
⑤按各類高壓電器的不同特點包括開關的操作性能、熔斷器的保護特性配合、互感器的負荷及準確等級等選擇。
摺疊正常工作
①按工作電壓選擇選用的高壓電器，其額定電壓應符合所在迴路的系統標稱電壓，其允許最高工作電壓Umax不應小於所在迴路的最高運行電壓Uy，即Umax≥Uy。
②按工作電流選擇高壓電器的額定電流In不應小於該迴路在各種可能運行方式下的持續工作電流Ig，即In≥Ig。
摺疊短路穩定
①短路穩定性校驗的一般要求
②短路電流的熱效應
③短路穩定性校驗
接線方式
斷路器的接線方式有板前、板後、插入式、抽屜式，用戶如無特殊要求，均按板前供貨，板前接線是常見的接線方式。
⑴板後接線方式:板後接線最大特點是可以在更換或維修斷路器，不必重新接線，只須將前級電源斷開。由於該結構特殊，產品出廠時已按設計要求配置了專用安裝板和安裝螺釘及接線螺釘，需要特別注意的是由於大容量斷路器接觸的可靠性將直接影響斷路器的正常使用，因此安裝時必須引起重視，嚴格按製造廠要求進行安裝。
⑵插入式接線:在成套裝置的安裝板上，先安裝一個斷路器的安裝座，安裝座上6個插頭，斷路器的連線板上有6個插座。安裝座的面上有連線板或安裝座後有螺栓，安裝座預先接上電源線和負載線。使用時，將斷路器直接插進安裝座。如果斷路器壞了，只要拔出壞的，換上一隻好的即可。它的更換時間比板前，板後接線要短，且方便。由於插、拔需要一定的人力。因此目前中國的插入式產品，其殼架電流限制在最大為400A。從而節省了維修和更換時間。插入式斷路器在安裝時應檢查斷路器的插頭是否壓緊，並應將斷路器安全緊固，以減少接觸電阻，提高可靠性。
⑶抽屜式接線:斷路器的進出抽屜是由搖桿順時針或逆時針轉動的，在主迴路和二次迴路中均採用了插入式結構，省略了固定式所必須的隔離器，做到一機二用，提高了使用的經濟性，同時給操作與維護帶來了很大的方便，增加了安全性、可靠性。特別是抽屜座的主迴路觸刀座，可與NT型熔斷路器觸刀座通用，這樣在應急狀態下可直接插入熔斷器供電。
戶外產品
目前一般用到的戶外式高壓熔斷器主要是指跌落式高壓熔斷器，保護輸電線路和配電變壓器。
跌落式高壓熔斷器由固定的支架和活動的熔斷管組成，熔斷管(熔體管)由樹脂層捲紙板製成，中間襯以石棉。焙絲兩端各壓接一段連線用的編織銅絞線，它穿過熔斷管，用螺絲固定上下兩端的動觸頭上，可動的上觸頭被熔絲拉緊固定，並被上靜觸頭上的“鴨嘴”中的凸撐卡住，熔斷器處於“通路”位置，熔絲熔斷時。熔管內產生電弧．熔管內壁在電弧作用下產生大量氣體，氣體高速向外噴出，產生強烈的去游離作用，在電流過零時將電弧熄滅。同時，熔絲熔斷以後，熔斷管上的上觸頭鬆脫，由於熔管的自重而從上靜觸頭的“鴨嘴“中滑脫，迅速跌落。
