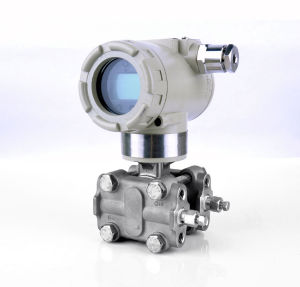

產品概述
防爆型壓力變送器品種規格齊全、安裝使用簡便、安全防爆，可廣泛套用於石化、電力、冶金、製藥、食品加工等行業，產品符合“IEC”標準，防爆型壓力變送器選用國際著名公司高精度、高穩定性壓力感測器組件，經過高可靠性的放大電路及精密溫度補償，將被測介質的絕壓或表壓轉換成4～20mA，0～5VDC，0～10VDC及1～5VDC等標準電信號。高質量的感測器、全密封焊接的封裝技術以及完善的裝配工藝確保了該產品的優異質量和最佳性能。該產品有多種接口形式和多種引線方式，能夠最大限度的滿足客戶的需要,適用於與各種測量控制設備配套使用。

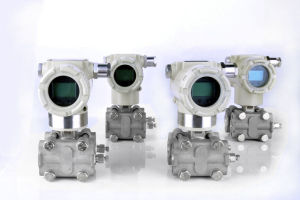

高效防爆型壓力變送器工作原理
防爆型壓力變送器由一體化智慧型感測器和外圍電路組成。感測器部分由壓力感測器、信號調製電路、專用數字處理晶片、溫度感測器和數據存儲器等組成，外圍電子線路部分由LCD顯示屏、功能鍵和EMC電路組成。壓力信號經壓力感測器轉換為電信號，電信號經調製後送到專用數字處理晶片進行數據處理，然後轉換為與壓力信號對應4~20mA輸出信號，並在電流信號上疊加HART數位訊號以進行通訊
技術指標
測量介質：與316不鏽鋼兼容的各種液體、氣體或蒸汽
防爆型壓力變送器測量範圍
1、表壓：0～0.01MPa至0～250MPa
2、絕壓：0～0.1MPa至0～250MPa
3、真空：0～-0.1MPa
過載壓力：2倍滿量程或300MPa，取較小值
輸出信號：4～20mA (兩線制)、0-10VDC、0-5VDC、1-5VDC(三線制)
防爆型壓力變送器供電電壓
1、17～36VDC(兩線制)
2、24±5VDC（三線制）
介質溫度：-30～+85℃
環境溫度：-20～+85℃
儲存溫度：-40～+90℃
相對濕度：0%～100%
上升時間：小於5毫秒可達到90%FS
準確度：1級，0.5級，0.25級
零點調節：輸出量程的±8%
量程調節：輸出量程的±20%
溫度補償：≤±0.05FS/℃(溫度範圍:-20～85℃,包括零點和量程的溫度影響)
溫度範圍：0-70℃
防爆型壓力變送器穩定性
1、典型：±0.1%FS
2、最大：±0.2%FS
介質接觸材料：316不鏽鋼
外殼材料：304或316不鏽鋼
安裝方式：螺紋安裝
壓力接口：M20×1.5、M12×1、G1/4、G1/2 陽螺紋等
引線方式：四芯禁止電纜(防護等級IP68)
產品特點
防爆型壓力變送器具有以下特點

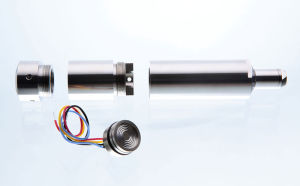

投入式防爆壓力變送器解剖圖1、小體積、高穩定性、高靈敏度
2、全密封焊接結構
3、多種量程選擇，用戶調試方便
4、防雷擊，防射頻干擾
5、具有零點/滿量程可調的選購件
6、可選用小型一體化液晶顯示
套用行業特點
防爆型壓力變送器廣泛套用於以下行業
1、工業現場過程壓力檢測
2、實驗室壓力校驗系統
3、航海及船舶製造
4、航空及飛機製造
5、空分設備及熱電機組
6、能源管理系統
7、液壓及氣動測控系統
