產品概述

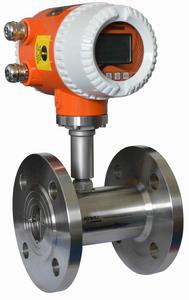

淮安三暢液體渦輪流量計一體化表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。
產品特點
n 高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；n 重複性好，短期重複性可達0.05%~0.2%,正是由於具有良好的重複性，如經常校準或線上校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
n 具備儀表係數三點修正，智慧型補償儀表係數非線性，並可進行現場修正；
n所有有效數據掉電後保持10年不丟；
n 範圍度寬，中大口徑可達1:20，小口徑為1:10；
n結構緊湊輕巧，安裝維護方便，流通能力大；
n適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；
n專用型感測器類型多，可根據用戶特殊需要設計為各類專用型感測器，例如低溫型、雙向型、井下型、混砂專用型等
n可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；
工作原理
流體流經液體渦輪流量計殼體，由於葉輪的葉片與流向有一定的角度，流體的衝力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之後葉片鏇轉，在力矩平衡後轉速穩定，在一定的條件下，轉速與流速成正比，由於葉片有導磁性，它處於信號檢測器（由永久磁鋼和線圈組成）的磁場中，鏇轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈衝信號，此信號經過液體渦輪流量計中放大器的放大整形，形成有一定幅度的連續的矩形脈衝波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量範圍內，脈衝頻率f與流經渦輪流量感測器的流體的瞬時流量Q成正比，流量方程為：q=3600*（f/k）式中：f——脈衝頻率[Hz]k——儀表係數[1/m3]，由校驗單給出。Q——流體的瞬時流量（工作狀態下）[m3/h]3600——換算係數
每台液體渦輪流量計的係數由製造廠填寫在檢定證書中，k值設入配套的顯示渦輪流量感測器中，便可顯示出瞬時流量和累積總量。
技術特點
高精確度,一般可達±1%R、±0.5%R,高精度型可達±0.2%R；·重複性好，短期重複性可達0.05%~0.2%,正是由於具有良好的重複性，如經常校準或線上校準可得
到極高的精確度，在貿易結算中是優先選用的流量計；
·輸出脈衝頻率信號，適於總量計量及與計算機連線，無零點漂移，抗干擾能力強；
·可獲得很高的頻率信號（3~4kHz），信號分辨力強；
·範圍度寬，中大口徑可達1:20，小口徑為1:10；
·結構緊湊輕巧，安裝維護方便，流通能力大；
·適用高壓測量，儀表表體上不必開孔，易製成高壓型儀表；
·專用型感測器類型多，可根據用戶特殊需要設計為各類專用型感測器，例如低溫型、雙向型、井下
型、混砂專用型等；
·可製成插入型，適用於大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。
電氣特性
1、顯示方式：（1）LWGY遠傳顯示：脈衝輸出（配顯示儀表）；
（2）LWY現場顯示：液晶顯示累積流量，單位（m³）
液晶顯示瞬時流量，單位（m³/h）
（3）LWGB渦輪流量變送器：（配顯示儀表）。
2、輸出功能：
（1）LWGY脈衝輸出，p-p值由供電電源確定；
（2）LWY可帶脈衝輸出或4~20mA兩線制電流輸出；
（3）LWGB4~20mA兩線制電流輸出。
3、供電電源：
（1）LWGY：DC5~24V；
（2）LWY：3V鋰電池安裝於儀表內部可連續使用3~5年；技術優勢
使用與維護
1.液體渦輪流量計[18]應按照銘牌上的標準流量範圍、公稱壓力及流向標記安裝使用。2.液體渦輪流量計應在流體溫度為-20~+120℃、環境溫度-20~+55℃環境相對濕度不大於80%的條件下工作。
3.液體渦輪流量計出廠時，是用常溫的水進行標定的。若所測流體與常溫的水性質不同時，常數應加以修正或重新用實際所測的流體標定，但對於粘度小於5×10-6m2/s(5Mpa.s)的流體，則不必重新標定。
4.液體渦輪流量計的使用期在正常情況下，一般為半年至一年，視工作條件的惡劣程度而定。並應定期進行拆洗。如發現軸或軸承有嚴重磨損時，應進行更換並重新標定。
6、故障及故障排除方法
液體渦輪流量計的故障一般可歸納為三點：第一、液體渦輪流量計或配套的顯示儀表沒有輸出信號；第二、流量為零仍有信號輸出；第三、指示流量與實際流量不符。
技術參數
儀表口徑（mm）及連線方式 | 4、6、10、15、20、25、32、40採用螺紋連線 （15、20、25、32、40）50、65、80、100、125、150、200採用法蘭連線 |
精度等級 | ±1%R、±0.5%R、±0.2%R（需特製） |
量程比 | 1:10:1:15:1:20 |
儀表材質 | 304不鏽鋼、316（L）不鏽鋼等 |
被測介質溫度（℃） | -20～+120℃ |
環境條件 | 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa |
輸出信號 | 感測器：脈衝頻率信號，低電平≤0.8V 高電平≥8V 變送器：兩線制4 ~ 20mADC電流信號 |
供電電源 | 感測器：+12VDC 、+24VDC（可選） 變送器：+24VDC 現場顯示型：儀表自帶3.2V鋰電池或+24VDC外供電 |
信號傳輸線 | STVPV3×0.3（三線制），2×0.3（二線制） |
傳輸距離 | ≤1000m |
信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
防爆等級 | 基本型：非防爆產品；防爆型：ExdIIBT6 |
防護等級 | IP65 |
測量範圍
儀表口徑 （mm） | 正常流量範圍 （m3/h） | 擴展流量範圍 （m3/h） | 常規連線方式 與耐壓等級 | 特製耐壓等級（MPa） （帶徑法蘭連線方式） |
DN 4 | 0.04～0.25 | 0.04～0.4 | 螺紋連線/6.3MPa | 10、16、25 |
DN 6 | 0.1～0.6 | 0.06～0.6 | 螺紋連線/6.3MPa | 10、16、25 |
DN 10 | 0.2～1.2 | 0.15～1.5 | 螺紋連線/6.3MPa | 10、16、25 |
DN 15 | 0.6～6 | 0.4～8 | 螺紋連線/6.3MPa | 4.0、6.3、12、16、25 |
DN 20 | 0.8～8 | 0.45～9 | 螺紋連線/6.3MPa | 4.0、6.3、12、16、25 |
法蘭連線 | ||||
DN 25 | 1～10 | 0.5～10 | 螺紋連線/6.3MPa | 4.0、6.3、12、16、25 |
法蘭連線/2.5MPa | ||||
DN 32 | 1.5～15 | 0.8～15 | 螺紋連線/6.3MPa | 4.0、6.3、12、16、25 |
法蘭連線/2.5MPa | ||||
DN 40 | 2～20 | 1～20 | 螺紋連線/6.3MPa | 4.0、6.3、12、16、25 |
法蘭連線/2.5MPa | ||||
DN 50 | 4～40 | 2～40 | 法蘭連線/2.5MPa | 4.0、6.3、12、16、25 |
DN 65 | 7～70 | 4～70 | 法蘭連線/2.5MPa | 4.0、6.3、12、16、25 |
DN 80 | 10～100 | 5～100 | 法蘭連線/2.5MPa | 4.0、6.3、12、16、25 |
DN 100 | 20～200 | 10～200 | 法蘭連線/2.5MPa | 4.0、6.3、12、16、25 |
DN 125 | 25～250 | 13～250 | 法蘭連線/1.6MPa | 2.5、4.0、6.3、12、16 |
DN 150 | 30～300 | 15～300 | 法蘭連線/1.6MPa | 2.5、4.0、6.3、12、16 |
DN 200 | 80～800 | 40～800 | 法蘭連線/1.6MPa | 2.5、4.0、6.3、12、16 |
安裝注意事項
1、 儀表安裝採用法蘭連線、螺紋連線及夾裝式；2、 安裝時液體流動方向應與感測器外殼上指示流向的箭頭方向一致，且上游直管段應≥20dn，下游直管段應≥5dn（dn為管道內徑）。
3、感測器應遠離外界磁場，如不能避免，應採取必要的措施；
4、為了檢修時不至影響液體的正常輸送，應在感測器兩端的直管段外安裝旁通管道（如圖四）；
5、感測器露天安裝時，請做好放大器插頭的防水處理；
6、感測器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書"。
作用原理
液體渦輪流量計採用渦輪進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用於檢測瞬時流量和總的積算流量，其輸出信號為頻率，易於數位化。圖中感應線圈和永久磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈衝頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比於流量，葉輪的轉數正比於流過的總量。渦輪流量計的輸出是頻率調製式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。液體渦輪流量計廣泛套用於石油、有機液體、無機液、液化氣、天然氣和低溫流體等。
渦
用途
智慧型液體 渦輪流量計(渦輪流量感測器與顯示儀表配套組成渦輪流量計）。感測器
液體渦輪流量計故障與維修
下介紹幾處常見故障產生的原因及排除方法:(一)加油機整機不排油的故障與維修1、電器故障使電動機不能轉動。檢修電器部件。
2、油罐內單向閥，閥面不嚴密或卡住，油泵零件磨損嚴重，油泵內泄漏過大。檢修更換單向閥或油泵內損壞失效的零件。
3、油泵或計量器零件損壞卡死或因油品持量原因粘連。檢修更換損壞零件或清洗油泵、計量器。
4、油泵、油氣分離器低壓腔，輸油管線滲漏進大量空氣。檢修滲漏部位。
(二)加油機整機出油量顯著減少的原因及排除方法
1、電機皮帶松，過濾器堵塞，單向閥、濾網堵塞。調緊電機皮帶，清洗過濾器網。
2、計量器因油品質量轉動阻力大或加油槍主閥開啟行程過小。清洗計量器或調節加大油槍主閥開啟行程。
(三)加油機、計量器計量超差，調節無效的原因及排除方法原因是計量器內零件嚴重磨損。排除方法:檢修更換嚴重磨損的零件。
(四)液體渦輪流量計流量指示值偏大或偏小的原因及排除方法
1、偏大的原因是
(1)流量有較大脈衝。排除方法:減小管路中的流量脈衝。
(2)介質粘度偏大。排除方法:更新調整齒輪並進行修正。
2、偏小的原因:
(1)實測流量超過規定範圍。排除方法:更換其它規格的液體渦輪流量計或使運行流量在規定範圍內。
(2)介質粘度偏小。排除方法:更換調整齒輪來修正。
(3)指示傳動部分不靈活或轉子與殼體相碰。排除方法:檢查轉子、軸承、驅動齒輪等安裝是否正確更換已磨損零件。
在水處理系統中的套用
液體渦輪流量計的優點主要包括一下幾個方面。測量不受被測液體的溫度、壓力或粘度的影響；沒有壓力損失；能連續測量，測量精確度高；口徑範圍和測量範圍大，測量範圍連續可調；與流速分布無關；前後直管段較短，前置直管段為5D（D為儀表的直徑），後置直管段為3D；穩定性好，輸出為標準化信號，可方便地進入自控系統；變送器導管內壁有襯裡材料，具備良好的耐腐、耐磨性；轉換器體積小，消耗功率小，抗干擾性能強，便於現場觀察。套用於水處理系統液體渦輪流量計的襯裡材料多選用氯丁橡膠，因其有較好的耐磨性。安裝時應注意遠離外界的電磁場源，以免影響感測器的工作磁場及流量信號，液體渦輪流量計水平安裝時，要求兩個電極的中心軸線處於水平狀態，防止顆粒雜質沉積，影響電極工作。測量管內應為滿管，不允許大量氣泡通過感測器，當不能滿足條件時，應採取相應措施。
