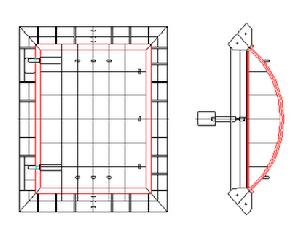

防水閘門示意圖防水閘門
防水閘門(waterdoor)為預防井下突然湧水而設定的一種帶門的礦山防水設施，通常由混凝土牆垛、門框和能開啟的門扇組成。門扇的形狀有圓形和矩形兩種。當水的壓力超過3MPa時，可用球面形門扇以抵抗巨大的水壓力。門板一般用鐵板或鋼板製成，其厚度按水壓力大小確定。當水壓力不超過4MPa時，可用36一65mm的鋼板製成，或在工字鋼兩面焊上一定厚度鋼板製成;當水壓力超過4MPa時，應該用鑄鐵澆鑄而成。門框的尺寸應該滿足運輸要求，一般寬為().9一l，。m，高為1·8一2·。m。門框與門扇的接觸面做成斜的，其間墊上橡皮板、鉛板或浸過焦油的帆布，確保接觸面嚴密不漏水。防水閘門設定在發生湧水時需要堵截水流而平時需要運輸、行人的巷道內，例如，通往水害威脅地區巷道的總匯合處、井底車場、井下水泵房等。安設防水閘門處的圍岩應該穩固、不透水。混凝土牆垛的四周要楔人岩石內，以承受較大的水壓力和不漏水。防水閘門平時呈敞開狀態，它所在處安設短的活動鋼軌，發生突水時可以將活動鋼軌迅速拆除，把防水閘門關閉。閘門關閉方向應由來水側向外側關閉。
防水閘門是井下防水的主要安全設施，凡水患威脅嚴重的礦井，在井下巷道設計布置中，就應在適當地點預留防水閘門硐室和水閘牆的位置，使礦井形成分翼、分水平或分採區隔離開採。在水患發生時，能夠使礦井分區隔離，縮小災情影響範圍，控制水勢危害，確保礦井安全。
井下防水閘門的設計、施工、試驗、日常維護以及技術管理等方面的工作，必須嚴格執行《煤礦安全規程》的有關規定。現將國內部分煤礦在這方面的經驗分類匯集如下，可作為礦井水文地質條件比較複雜的礦井在制定作業規程、安全措施和技術管理工作制度時參考。
防水閘門的設計原則
(1)在礦井水文地質條件複雜地區，進行新礦井巷道布置和生產礦井開拓延伸或採區設計時，必須根據水患威脅情況，考慮設定防水閘門或水閘牆的位置，並須在其附近保留足夠的防水煤(岩)柱。
(2)在向設計單位提供防水閘門硐室或水閘牆設計資料時，應提供以下內容：
①最高靜止水位； ②湧水量；
③圍岩性質； ④所在巷道斷面和支護形式。
向設計單位提供防水閘門硐室專用資料時，除上述各項內容外，還必須提供：
①巷道內運輸方式； ②要求巷道通過的正常風量；
③巷道管線電纜布置；④採用水閘門和水溝閘門的規格等。
(3)防水閘門硐室或水閘牆設計，應包括以下內容：
①設計說明書和計算書；②工程位置和施工圖；
③主要附屬設施；
